1, 2: Analizna Faza (Rekondicioniranje In Impulz) - Dometic POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung

SL

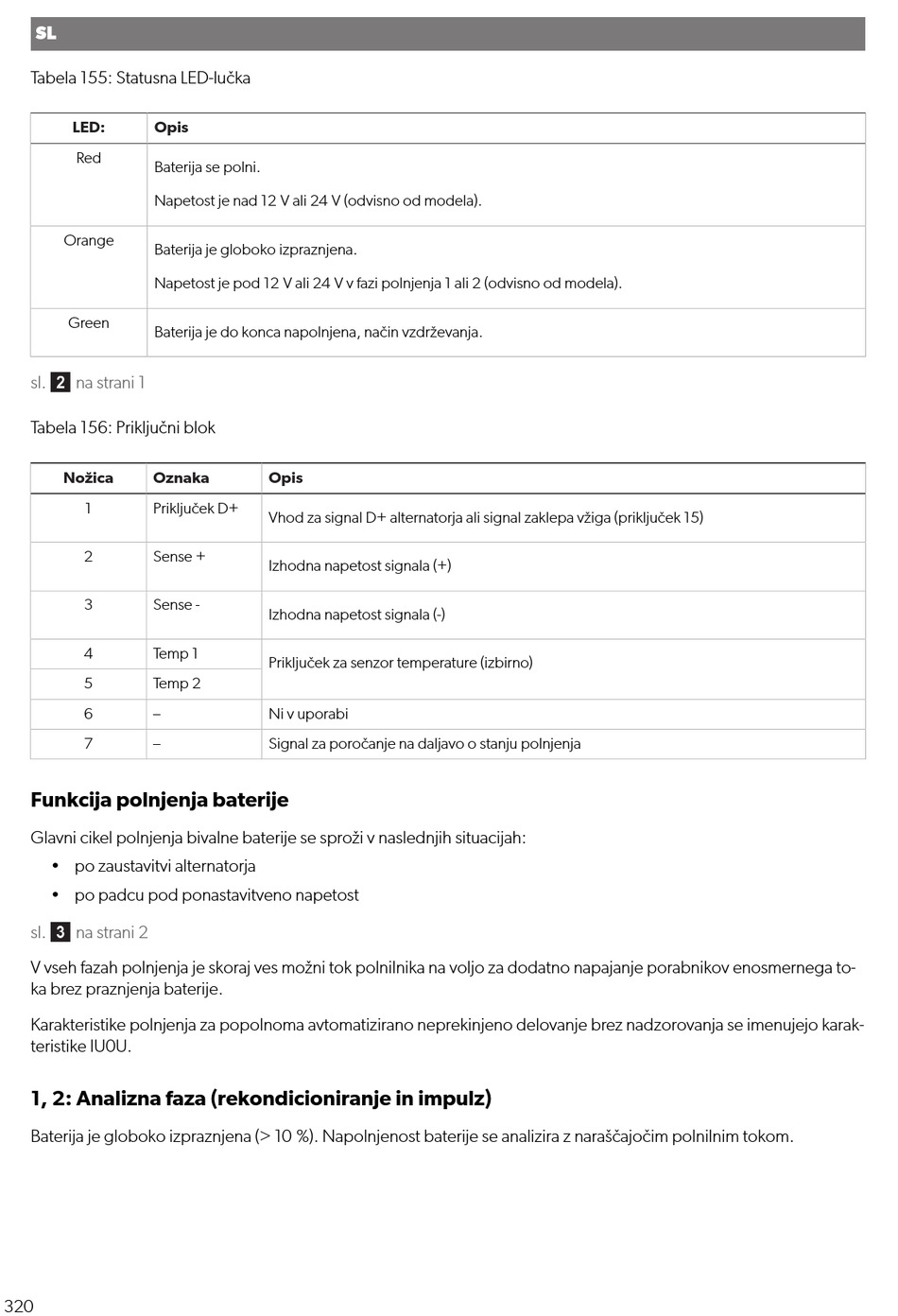

Tabela 155: Statusna LED-lučka
LED: Opis
Red
Baterija se polni.
Napetost je nad 12 V ali 24 V (odvisno od modela).
Orange
Baterija je globoko izpraznjena.
Napetost je pod 12 V ali 24 V v fazi polnjenja 1 ali 2 (odvisno od modela).
Green
Baterija je do konca napolnjena, način vzdrževanja.
sl.  na strani 1
Tabela 156: Priključni blok
Nožica Oznaka
1 Priključek D+
2 Sense +
3 Sense -
4 Temp 1
5 Temp 2
6 –
7 –
Funkcija polnjenja baterije
Glavni cikel polnjenja bivalne baterije se sproži v naslednjih situacijah:
• po zaustavitvi alternatorja
• po padcu pod ponastavitveno napetost
sl.  na strani 2
V vseh fazah polnjenja je skoraj ves možni tok polnilnika na voljo za dodatno napajanje porabnikov enosmernega to-
ka brez praznjenja baterije.
Karakteristike polnjenja za popolnoma avtomatizirano neprekinjeno delovanje brez nadzorovanja se imenujejo karak-
teristike IU0U.

1, 2: Analizna faza (rekondicioniranje in impulz)

Baterija je globoko izpraznjena (> 10 %). Napolnjenost baterije se analizira z naraščajočim polnilnim tokom.
320
Opis
Vhod za signal D+ alternatorja ali signal zaklepa vžiga (priključek 15)
Izhodna napetost signala (+)
Izhodna napetost signala (-)
Priključek za senzor temperature (izbirno)
Ni v uporabi
Signal za poročanje na daljavo o stanju polnjenja
