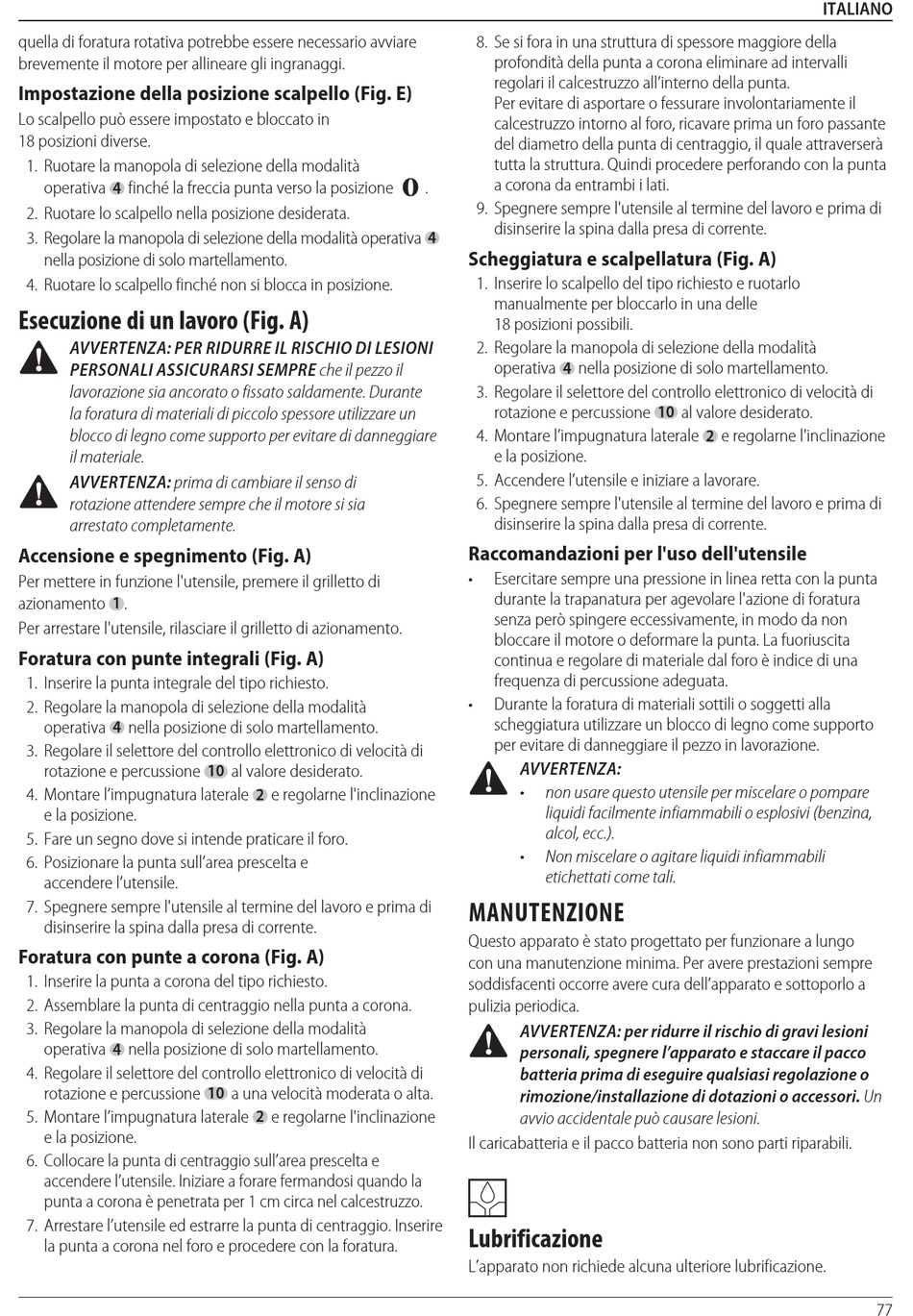

quella di foratura rotativa potrebbe essere necessario avviare
brevemente il motore per allineare gli ingranaggi.
Impostazione della posizione scalpello (Fig. E)
Lo scalpello può essere impostato e bloccato in
18 posizioni diverse.
1. Ruotare la manopola di selezione della modalità
operativa 4 finché la freccia punta verso la posizione
2. Ruotare lo scalpello nella posizione desiderata.
3. Regolare la manopola di selezione della modalità operativa
nella posizione di solo martellamento.
4. Ruotare lo scalpello finché non si blocca in posizione.
Esecuzione di un lavoro (Fig. A)

AVVERTENZA: PER RIDURRE IL RISCHIO DI LESIONI
PERSONALI ASSICURARSI SEMPRE che il pezzo il
lavorazione sia ancorato o fissato saldamente. Durante
la foratura di materiali di piccolo spessore utilizzare un
blocco di legno come supporto per evitare di danneggiare
il materiale.

AVVERTENZA: prima di cambiare il senso di
rotazione attendere sempre che il motore si sia
arrestato completamente.
Accensione e spegnimento (Fig. A)
Per mettere in funzione l'utensile, premere il grilletto di
azionamento 1 .
Per arrestare l'utensile, rilasciare il grilletto di azionamento.
Foratura con punte integrali (Fig. A)
1. Inserire la punta integrale del tipo richiesto.
2. Regolare la manopola di selezione della modalità
operativa nella posizione di solo martellamento.
4
3. Regolare il selettore del controllo elettronico di velocità di
rotazione e percussione
4. Montare l'impugnatura laterale
e la posizione.
5. Fare un segno dove si intende praticare il foro.
6. Posizionare la punta sull'area prescelta e
accendere l'utensile.
7. Spegnere sempre l'utensile al termine del lavoro e prima di
disinserire la spina dalla presa di corrente.
Foratura con punte a corona (Fig. A)
1. Inserire la punta a corona del tipo richiesto.
2. Assemblare la punta di centraggio nella punta a corona.
3. Regolare la manopola di selezione della modalità
operativa 4 nella posizione di solo martellamento.
4. Regolare il selettore del controllo elettronico di velocità di
rotazione e percussione
5. Montare l'impugnatura laterale
e la posizione.
6. Collocare la punta di centraggio sull'area prescelta e
accendere l'utensile. Iniziare a forare fermandosi quando la
punta a corona è penetrata per 1 cm circa nel calcestruzzo.
7. Arrestare l'utensile ed estrarre la punta di centraggio. Inserire
la punta a corona nel foro e procedere con la foratura.
10 al valore desiderato.
2 e regolarne l'inclinazione
10 a una velocità moderata o alta.
e regolarne l'inclinazione
2
8. Se si fora in una struttura di spessore maggiore della
profondità della punta a corona eliminare ad intervalli
regolari il calcestruzzo all'interno della punta.
Per evitare di asportare o fessurare involontariamente il
calcestruzzo intorno al foro, ricavare prima un foro passante
del diametro della punta di centraggio, il quale attraverserà
tutta la struttura. Quindi procedere perforando con la punta
a corona da entrambi i lati.
.
9. Spegnere sempre l'utensile al termine del lavoro e prima di
disinserire la spina dalla presa di corrente.
4
Scheggiatura e scalpellatura (Fig. A)
1. Inserire lo scalpello del tipo richiesto e ruotarlo
manualmente per bloccarlo in una delle
18 posizioni possibili.
2. Regolare la manopola di selezione della modalità
operativa 4 nella posizione di solo martellamento.
3. Regolare il selettore del controllo elettronico di velocità di
rotazione e percussione
4. Montare l'impugnatura laterale
e la posizione.
5. Accendere l'utensile e iniziare a lavorare.
6. Spegnere sempre l'utensile al termine del lavoro e prima di
disinserire la spina dalla presa di corrente.
Raccomandazioni per l'uso dell'utensile
• Esercitare sempre una pressione in linea retta con la punta
durante la trapanatura per agevolare l'azione di foratura
senza però spingere eccessivamente, in modo da non
bloccare il motore o deformare la punta. La fuoriuscita
continua e regolare di materiale dal foro è indice di una
frequenza di percussione adeguata.
• Durante la foratura di materiali sottili o soggetti alla
scheggiatura utilizzare un blocco di legno come supporto
per evitare di danneggiare il pezzo in lavorazione.

AVVERTENZA:
• non usare questo utensile per miscelare o pompare
liquidi facilmente infiammabili o esplosivi (benzina,
alcol, ecc.).
• Non miscelare o agitare liquidi infiammabili
etichettati come tali.
MANUTENZIONE
Questo apparato è stato progettato per funzionare a lungo
con una manutenzione minima. Per avere prestazioni sempre
soddisfacenti occorre avere cura dell'apparato e sottoporlo a
pulizia periodica.

AVVERTENZA: per ridurre il rischio di gravi lesioni
personali, spegnere l'apparato e staccare il pacco
batteria prima di eseguire qualsiasi regolazione o
rimozione/installazione di dotazioni o accessori. Un
avvio accidentale può causare lesioni.
Il caricabatteria e il pacco batteria non sono parti riparabili.
C

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.
ITaLIanO
10 al valore desiderato.
e regolarne l'inclinazione
2
