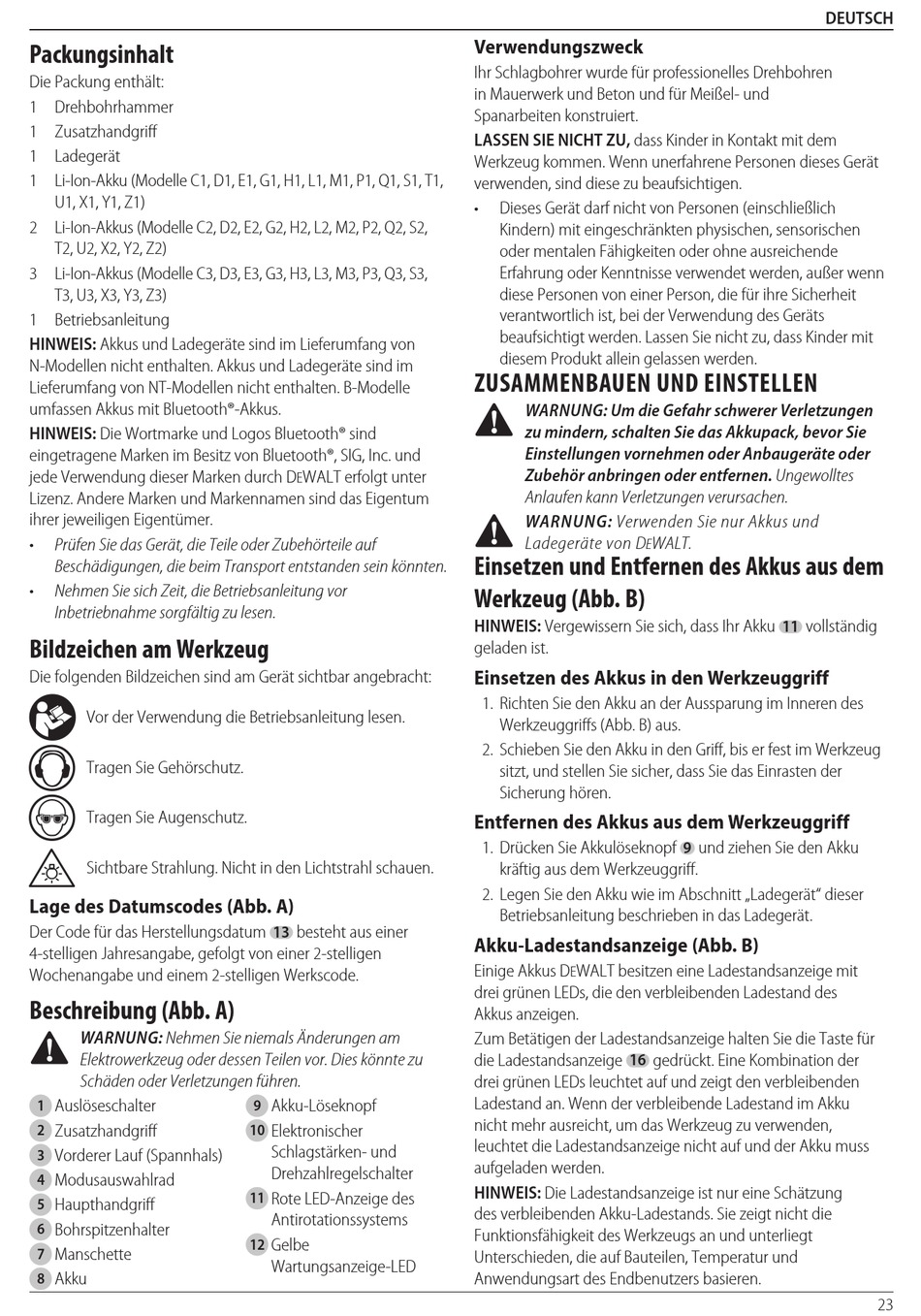

Packungsinhalt
Die Packung enthält:
1 Drehbohrhammer
1 Zusatzhandgriff
1 Ladegerät
1 Li-Ion-Akku (Modelle C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1,
U1, X1, Y1, Z1)
2 Li-Ion-Akkus (Modelle C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2,
T2, U2, X2, Y2, Z2)
3 Li-Ion-Akkus (Modelle C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3,
T3, U3, X3, Y3, Z3)
1 Betriebsanleitung
hInWEIs: Akkus und Ladegeräte sind im Lieferumfang von
N-Modellen nicht enthalten. Akkus und Ladegeräte sind im
Lieferumfang von NT-Modellen nicht enthalten. B-Modelle
umfassen Akkus mit Bluetooth®-Akkus.
hInWEIs: Die Wortmarke und Logos Bluetooth® sind
eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und
jede Verwendung dieser Marken durch D
Lizenz. Andere Marken und Markennamen sind das Eigentum
ihrer jeweiligen Eigentümer.
•
Prüfen Sie das Gerät, die Teile oder Zubehörteile auf
Beschädigungen, die beim Transport entstanden sein könnten.
•
Nehmen Sie sich Zeit, die Betriebsanleitung vor
Inbetriebnahme sorgfältig zu lesen.
Bildzeichen am Werkzeug
Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:
a
Vor der Verwendung die Betriebsanleitung lesen.
g
Tragen Sie Gehörschutz.
f
Tragen Sie Augenschutz.
n
Sichtbare Strahlung. Nicht in den Lichtstrahl schauen.
Lage des Datumscodes (Abb. A)
Der Code für das Herstellungsdatum
4-stelligen Jahresangabe, gefolgt von einer 2-stelligen
Wochenangabe und einem 2-stelligen Werkscode.
Beschreibung (Abb. A)
WARNUNG: Nehmen Sie niemals Änderungen am
Elektrowerkzeug oder dessen Teilen vor. Dies könnte zu
Schäden oder Verletzungen führen.
Auslöseschalter
1
Zusatzhandgriff
2
Vorderer Lauf (Spannhals)
3
Modusauswahlrad
4
Haupthandgriff
5
Bohrspitzenhalter
6
Manschette
7
Akku
8
WALT erfolgt unter
e
13
besteht aus einer
Akku-Löseknopf
9
Elektronischer
10
Schlagstärken- und
Drehzahlregelschalter
Rote LED-Anzeige des
11
Antirotationssystems
Gelbe
12
Wartungsanzeige-LED
Verwendungszweck
Ihr Schlagbohrer wurde für professionelles Drehbohren
in Mauerwerk und Beton und für Meißel- und
Spanarbeiten konstruiert.
LassEn sIE nIchT ZU, dass Kinder in Kontakt mit dem
Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät
verwenden, sind diese zu beaufsichtigen.
•
Dieses Gerät darf nicht von Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen
oder mentalen Fähigkeiten oder ohne ausreichende
Erfahrung oder Kenntnisse verwendet werden, außer wenn
diese Personen von einer Person, die für ihre Sicherheit
verantwortlich ist, bei der Verwendung des Geräts
beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit
diesem Produkt allein gelassen werden.
ZUSAMMENBAUEN UND EINSTELLEN
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Akkupack, bevor Sie
Einstellungen vornehmen oder Anbaugeräte oder
Zubehör anbringen oder entfernen. Ungewolltes
Anlaufen kann Verletzungen verursachen.
WARNUNG: Verwenden Sie nur Akkus und
Ladegeräte von D
e
Einsetzen und Entfernen des Akkus aus dem
Werkzeug (Abb. B)
hInWEIs: Vergewissern Sie sich, dass Ihr Akku
geladen ist.
Einsetzen des Akkus in den Werkzeuggriff
1. Richten Sie den Akku an der Aussparung im Inneren des
Werkzeuggriffs (Abb. B) aus.
2. Schieben Sie den Akku in den Griff, bis er fest im Werkzeug
sitzt, und stellen Sie sicher, dass Sie das Einrasten der
Sicherung hören.
Entfernen des Akkus aus dem Werkzeuggriff
1. Drücken Sie Akkulöseknopf
kräftig aus dem Werkzeuggriff.
2. Legen Sie den Akku wie im Abschnitt „Ladegerät" dieser
Betriebsanleitung beschrieben in das Ladegerät.
Akku-Ladestandsanzeige (Abb. B)
Einige Akkus D
WALT besitzen eine Ladestandsanzeige mit
e
drei grünen LEDs, die den verbleibenden Ladestand des
Akkus anzeigen.
Zum Betätigen der Ladestandsanzeige halten Sie die Taste für
die Ladestandsanzeige
16
drei grünen LEDs leuchtet auf und zeigt den verbleibenden
Ladestand an. Wenn der verbleibende Ladestand im Akku
nicht mehr ausreicht, um das Werkzeug zu verwenden,
leuchtet die Ladestandsanzeige nicht auf und der Akku muss
aufgeladen werden.
hInWEIs: Die Ladestandsanzeige ist nur eine Schätzung
des verbleibenden Akku-Ladestands. Sie zeigt nicht die
Funktionsfähigkeit des Werkzeugs an und unterliegt
Unterschieden, die auf Bauteilen, Temperatur und
Anwendungsart des Endbenutzers basieren.
DEUTsch
WALT.
11
vollständig
9
und ziehen Sie den Akku
gedrückt. Eine Kombination der
23
