6.
B
A
K

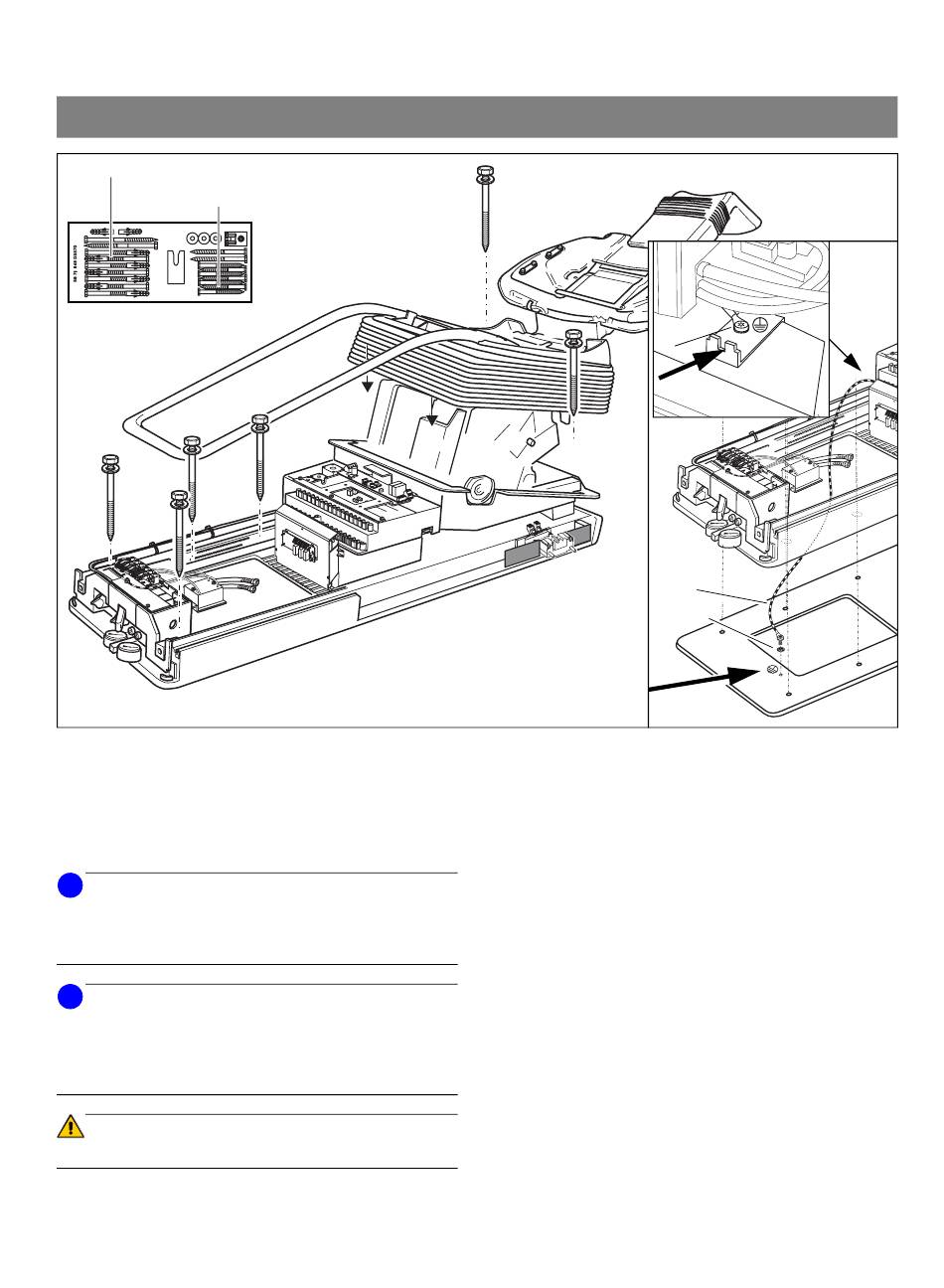

6. Stuhl an den Stellen A, B, B', D, E und K
festschrauben.
– Bei Betonböden:
Holzschrauben 10x160 und Scheiben verwenden.
– Bei Holzfußböden:
Holzschrauben 10x80 und Scheiben verwenden.
i
HINWEIS
Bei Verwendung der Stuhlplatte wird der Stuhl mit den
selben Schrauben wie oben zusammen mit der Stuhlplatte
am Boden verschraubt.
i
HINWEIS
An den Stellen C und H wird der Stuhl festgeschraubt,
nachdem der elektrische Anschluss gemacht wurde. Der
Stuhl kann dann mit dem Kreuzfußschalter nach oben
gefahren werden (siehe Seite 17).
ACHTUNG
Die Stuhlbasis muss exakt waagerecht ausgerichtet sein.
59 58 462 D3370
D3370.031.01.10.01
B'
C
H
D
E
• Zum Ausgleich von Unebenheiten des Fußbodens
können die Ausgleichsplatten aus dem Beipack
verwendet werden. Weitere Ausgleichplatten können
bestellt werden unter:
– 1 mm: Bestell-Nr. 47 09 304
– 2 mm: Bestell-Nr. 47 09 312
7. Option:
Schutzleiter S an die Stuhlplatte und im Stuhlunterteil
anschrauben (Kontaktscheibe KS nicht vergessen).
2 Montage
Option
S
S
KS
7.
