Abschließende Arbeiten - Sirona C2+ Installationsanleitung

2 Montage
2.19Abschließende Arbeiten
S
i
HINWEIS
Zur Montageerleichterung des Faltenbalges kann der
Patientenstuhl etwas nach oben verfahren werden (siehe
Gebrauchsanweisung).

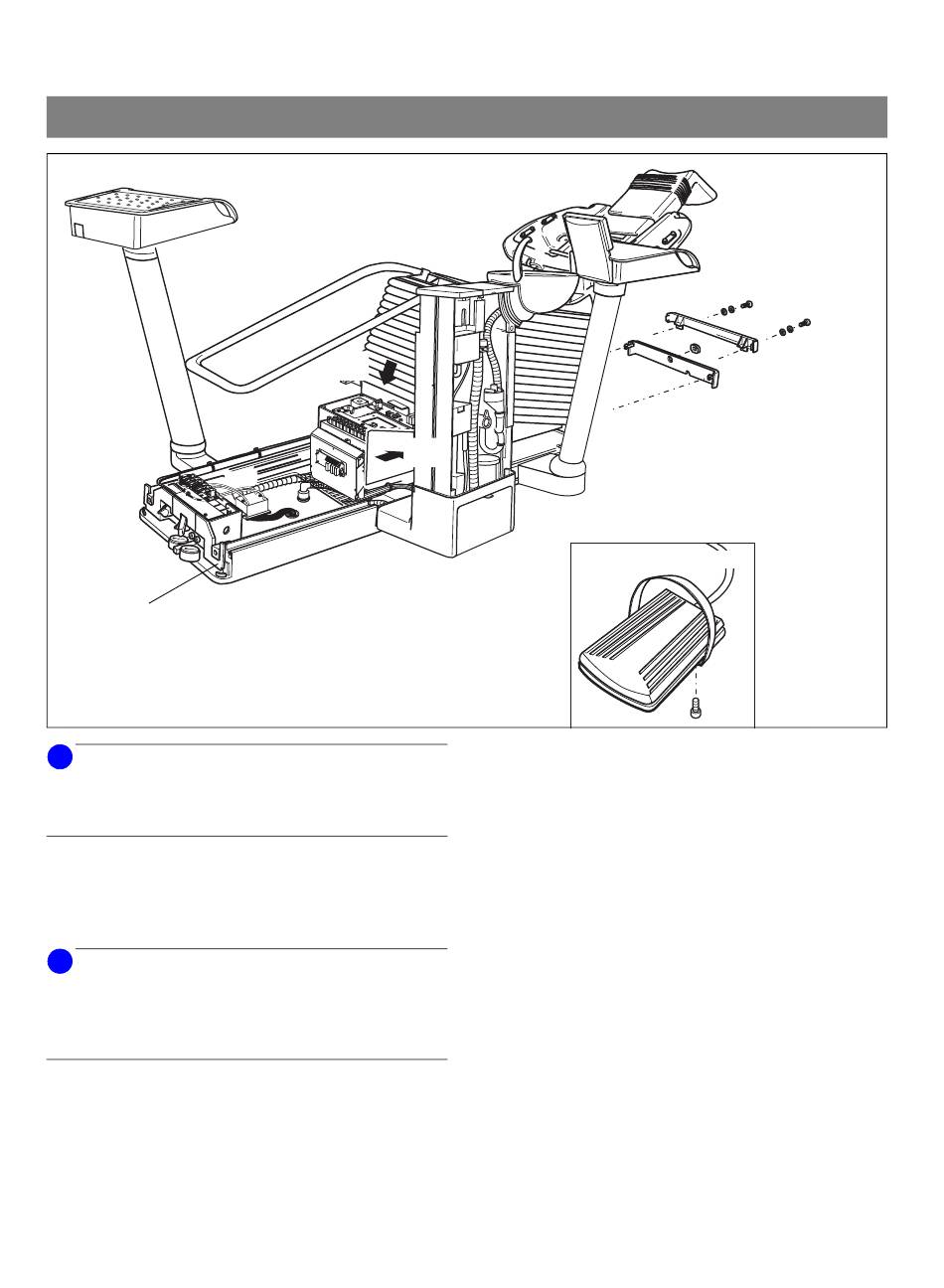

1. Faltenbalg montieren:
Unteren Teil des Faltenbalgs über den Gussrahmen
ziehen und formschlüssig andrücken.
2. Seitliche Verkleidungen einschieben.
i
HINWEIS
Achten Sie bitte unbedingt darauf, dass die Verkleidung mit
der richtigen Seriennummer montiert wird. Zur Kontrolle
vergleichen Sie bitte die Seriennummer, die bei der Stelle S
aufgeklebt ist.
3. Obere Blende mit zwei Schrauben und Scheiben
festschrauben.
4. Sockelblende aufstecken.
Den kleinen Faltenbalg auf den Kreuzfußschalter
aufstecken.
34
1.
2.
5.
4.
Fußschalter C
Bei Verwendung von Fußschalter C:
Stellbügel des Fußschalters mit zwei Schrauben
festschrauben.
