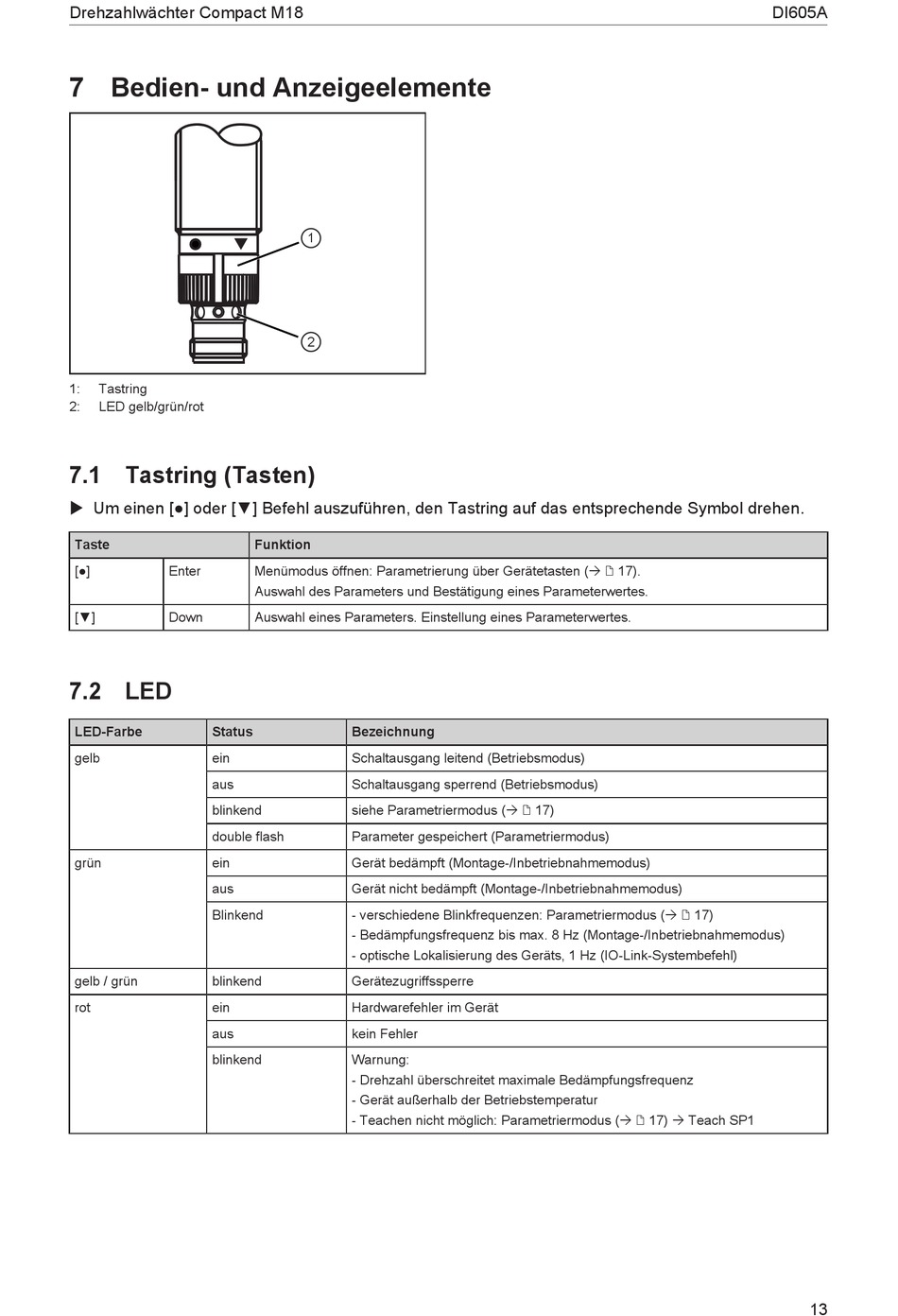

Drehzahlwächter Compact M18
7 Bedien- und Anzeigeelemente
1:
Tastring
2:
LED gelb/grün/rot
7.1 Tastring (Tasten)
u Um einen [●] oder [▼] Befehl auszuführen, den Tastring auf das entsprechende Symbol drehen.
Taste
[●]
Enter
[▼]
Down
7.2 LED
LED-Farbe
Status
gelb
ein
aus
blinkend
double flash
grün
ein
aus
Blinkend
gelb / grün
blinkend
rot
ein
aus
blinkend
1
2
Funktion
Menümodus öffnen: Parametrierung über Gerätetasten (Ò / 17).
Auswahl des Parameters und Bestätigung eines Parameterwertes.
Auswahl eines Parameters. Einstellung eines Parameterwertes.
Bezeichnung
Schaltausgang leitend (Betriebsmodus)
Schaltausgang sperrend (Betriebsmodus)
siehe Parametriermodus (Ò / 17)
Parameter gespeichert (Parametriermodus)
Gerät bedämpft (Montage-/Inbetriebnahmemodus)
Gerät nicht bedämpft (Montage-/Inbetriebnahmemodus)
- verschiedene Blinkfrequenzen: Parametriermodus (Ò / 17)
- Bedämpfungsfrequenz bis max. 8 Hz (Montage-/Inbetriebnahmemodus)
- optische Lokalisierung des Geräts, 1 Hz (IO-Link-Systembefehl)
Gerätezugriffssperre
Hardwarefehler im Gerät
kein Fehler
Warnung:
- Drehzahl überschreitet maximale Bedämpfungsfrequenz
- Gerät außerhalb der Betriebstemperatur
- Teachen nicht möglich: Parametriermodus (Ò / 17) Ò Teach SP1
