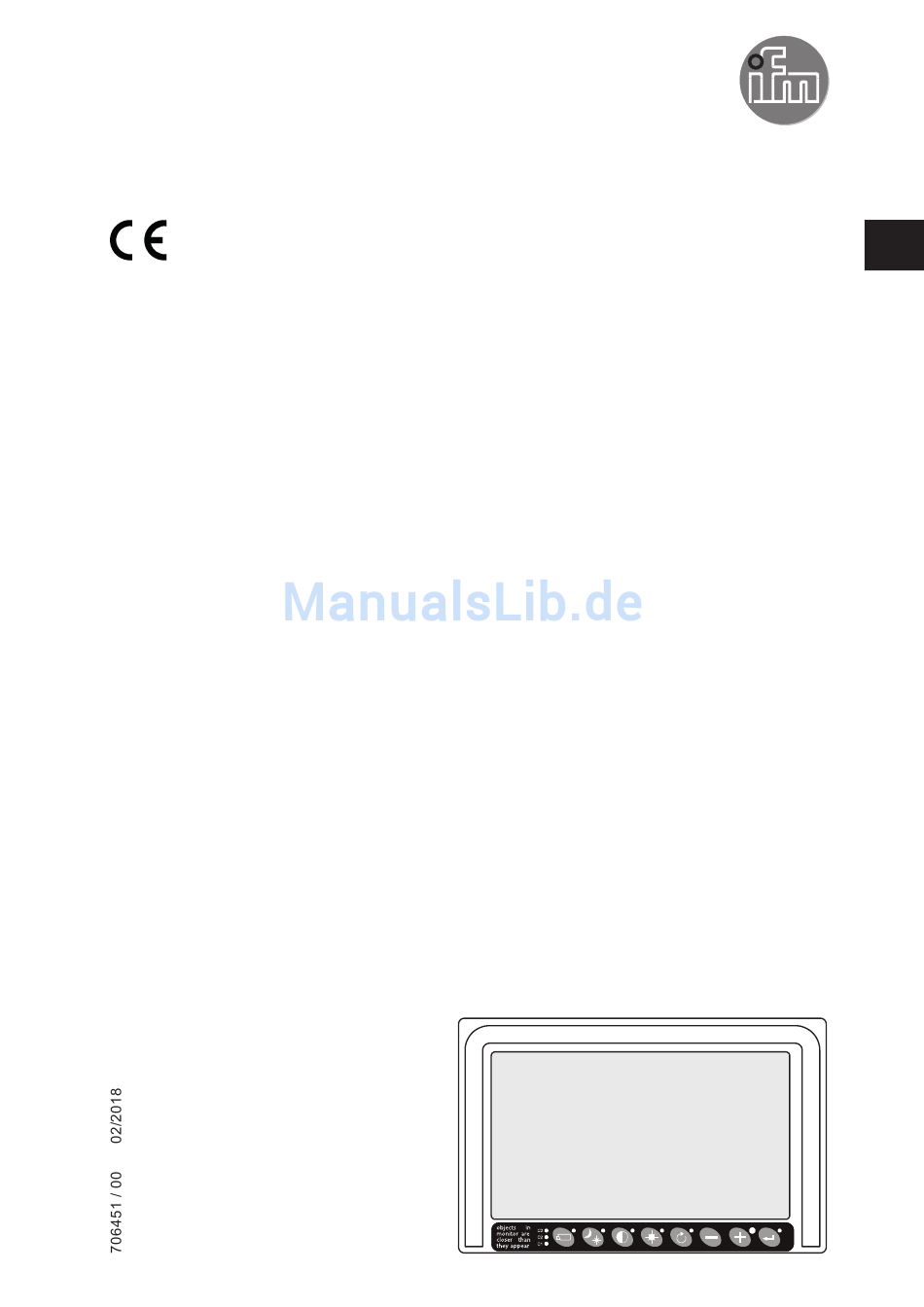

- Seite 1 Bedienungsanleitung Monitor für analoge Kameras E2M231 E2M232...
-
Seite 2: Inhaltsverzeichnis
Monitor E2M231 / E2M232 für analoge Kameras Inhalt 1 Vorbemerkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 1 .1 Verwendete Symbole . - Seite 3 Monitor E2M231 / E2M232 für analoge Kameras Lizenzen und Warenzeichen Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright der jeweiligen Firmen . Dieses Gerät enthält (ggf . veränderte) Open Source Software, die besonderen Lizenzbestimmungen unterliegt . Urheberrechtliche Hinweise und Lizenzbestimmungen unter: www .ifm .com/int/GNU Bei Software, die der GNU General Public License bzw .
-
Seite 4: Vorbemerkung
Schalten Sie das Gerät extern spannungsfrei bevor Sie irgendwelche Arbeiten vornehmen . An den Anschlusspins dürfen nur die in den technischen Daten bzw . auf dem Geräteaufdruck angegebenen Signale eingespeist und die zugelassenen Zubehörkomponenten der ifm angeschlossen werden . 2.4 Eingriffe in das Gerät Bei Fehlfunktionen oder Unklarheiten mit dem Hersteller in Verbindung setzen . -
Seite 5: Bestimmungsgemäße Verwendung
Monitor E2M231 / E2M232 für analoge Kameras 3 Bestimmungsgemäße Verwendung Der Monitor E2M231 / E2M232 verarbeitet Eingangssignale von analogen Kameras und stellt sie auf dem internen Display dar . Das Einstellen des Gerätes erfolgt über die integrierten Tasten . Das Gerät ist in 2 Versionen verfügbar:... -
Seite 6: Kamera-Umschalter
Monitor E2M231 / E2M232 für analoge Kameras 4.1 Kamera-Umschalter Die Taste [Kamera-Umschalter] aktiviert die manuelle Kameraauswahl . Mit den Tasten [Plus / +] und [Minus / -] wird zwischen den angeschlossenen Kameras gewechselt . Ein weiteres Drücken der Taste [Kamera-Umschalter] deaktiviert die manuelle Kameraauswahl . -
Seite 7: Kontrast
Monitor E2M231 / E2M232 für analoge Kameras 4.3 Kontrast Die Taste [Kontrast] aktiviert das Einstellen des Kontrastes . Mit den Tasten [Plus / +] und [Minus / -] wird der Kontrast eingestellt . Der eingestellte Kontrast wird dauerhaft gespeichert . -
Seite 8: Benutzermenü
Monitor E2M231 / E2M232 für analoge Kameras 5 Benutzermenü Das Benutzermenü enthält vom Benutzer oft verwendete Einstellungen . Das zeitgleiche Drücken der Tasten [Minus / -] und [Plus / +] aktiviert das Benutzermenü . Die Einstellungen sind unterteilt: Im Benutzermenü sind die folgenden Einstellungen verfügbar: ●... -
Seite 9: Kameraeinstellungen
Monitor E2M231 / E2M232 für analoge Kameras 5.2 Kameraeinstellungen Im Menü [Kameraeinstellungen] werden grüne Markierungslinien als Überlagerung in das Kamerabild eingeblendet . Die folgenden Einstellungen sind verfügbar: [C1] / [C2] / [C3]: Die Kameraeinstellungen werden für jede angeschlossene Kamera separat eingestellt . -
Seite 10: Service-Menü
Monitor E2M231 / E2M232 für analoge Kameras 6 Service-Menü Das [Service-Menü] enthält erweiterte Einstellungen des Gerätes . Das zeitgleiche Drücken der Tasten [Kameraauswahl], [Minus / -] und [Plus / +] aktiviert das Service-Menü . Die Einstellungen sind unterteilt: ● [Kameraeinstellungen] (→ „6.1 Kameraeinstellungen“) ●... -
Seite 11: Systemeinstellungen
Monitor E2M231 / E2M232 für analoge Kameras 6.3 Systemeinstellungen Im Menü [Systemeinstellungen] wird das Gerät eingestellt . Die folgenden Einstellungen sind verfügbar . 6.3.1 Sprache Im Menü [Sprache] wird die Sprache der Bildschirmanzeigen eingestellt (OSD) . Die folgenden Sprachen sind verfügbar: Englisch, Niederländisch, Deutsch, Französisch, Tschechisch,... -
Seite 12: Tastatur
Monitor E2M231 / E2M232 für analoge Kameras 6.3.3 Tastatur Im Menü [Tastatur] wird die Tastatur eingestellt: Die Einstellungen [Tastatur Ton] und [Signalgeberlautst .] sind ohne Funktion . ● [Tastatur sperren]: Den Zugriff auf bestimmte Funktionen des Gerätes sperren . – [Standby menu]: Den Zugriff auf das Standbymenü sperren . -
Seite 13: Lcd-Rücklicht
Monitor E2M231 / E2M232 für analoge Kameras 6.3.5 LCD-Rücklicht Im Menü [LCD-Rücklicht] wird die Hintergrundbeleuchtung des Bildschirms eingestellt . ● [LCD-Rücklicht-Modus]: Für die Hintergrundbeleuchtung einen der folgenden Modi einstellen: – [ABC]: Die Helligkeit abhängig vom Umgebungslicht automatisch einstellen . Der Helligkeitssensor befindet sich oberhalb der Taste [Plus / +] . -
Seite 14: Kamera Umschalter
Video Switcher . ● [4C]: Einstellung für 4 angeschlossene Kameras mit E2M232 und Video Switcher . Der ifm Video Switcher ist als Zubehör unter der Artikelnummer E2M235 erhältlich: www .ifm .com 6.3.8 Tacho Settings Im Menü [Tacho Settings] wird das externe Steuern der Kameras eingestellt: ●... -
Seite 15: Standardeinstellungen
Monitor E2M231 / E2M232 für analoge Kameras 6.3.9 Standardeinstellungen Im Menü [Standardeinstellungen] werden alle Einstellungen zurückgesetzt und die Standardeinstellungen wiederhergestellt: ● [Standard wählen]: Die zu wiederherstellenden Standardeinstellungen wählen . Der voreingestellte Wert ist "45" . Im Normalfall darf der Wert von [Standard wählen] nicht geändert werden . -
Seite 16: Glossar
Monitor E2M231 / E2M232 für analoge Kameras 7 Glossar Automatische Hintergrundbeleuchtung (Automatic Brightness Control) Automatische Hintergrundbeleuchtung mit roter Farbpalette Automatische Hintergrundbeleuchtung mit blauer Farbpalette Tagmodus Nachtmodus Nachtmodus mit roter Farbpalette Nachtmodus mit blauer Farbpalette Bildschirmanzeige (On Screen Display) Tachometer 8 Fehlermeldungen 8.1 Automatischer Kamerawechsel... - Seite 17 Monitor E2M231 / E2M232 für analoge Kameras...
