DI605A

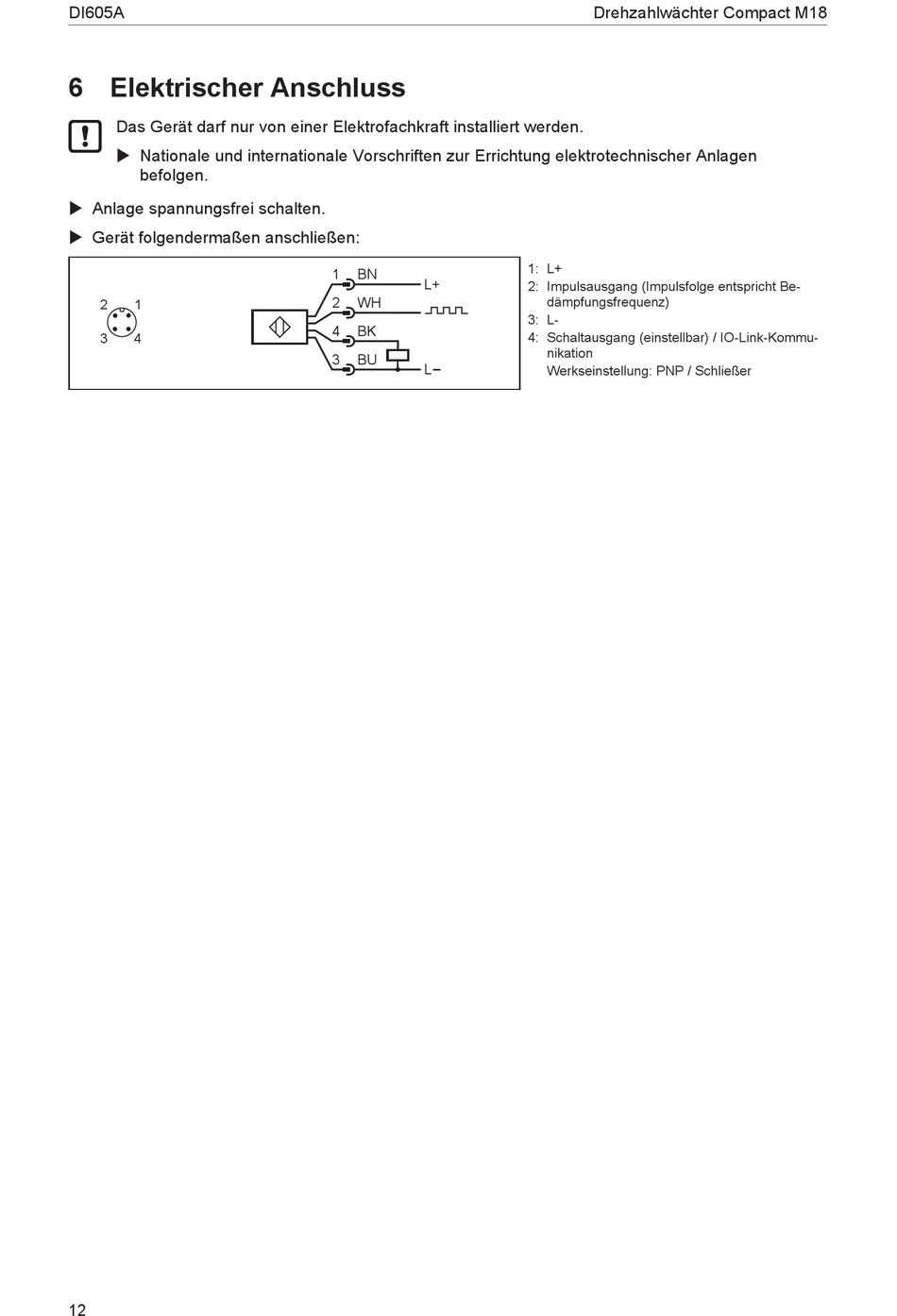

6 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
u Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen
befolgen.
u Anlage spannungsfrei schalten.
u Gerät folgendermaßen anschließen:
2
1
3
4
12
1
BN
L+
2
WH
4
BK
3
BU
L
Drehzahlwächter Compact M18
1: L+
2: Impulsausgang (Impulsfolge entspricht Be-
dämpfungsfrequenz)
3: L-
4: Schaltausgang (einstellbar) / IO-Link-Kommu-
nikation
Werkseinstellung: PNP / Schließer
