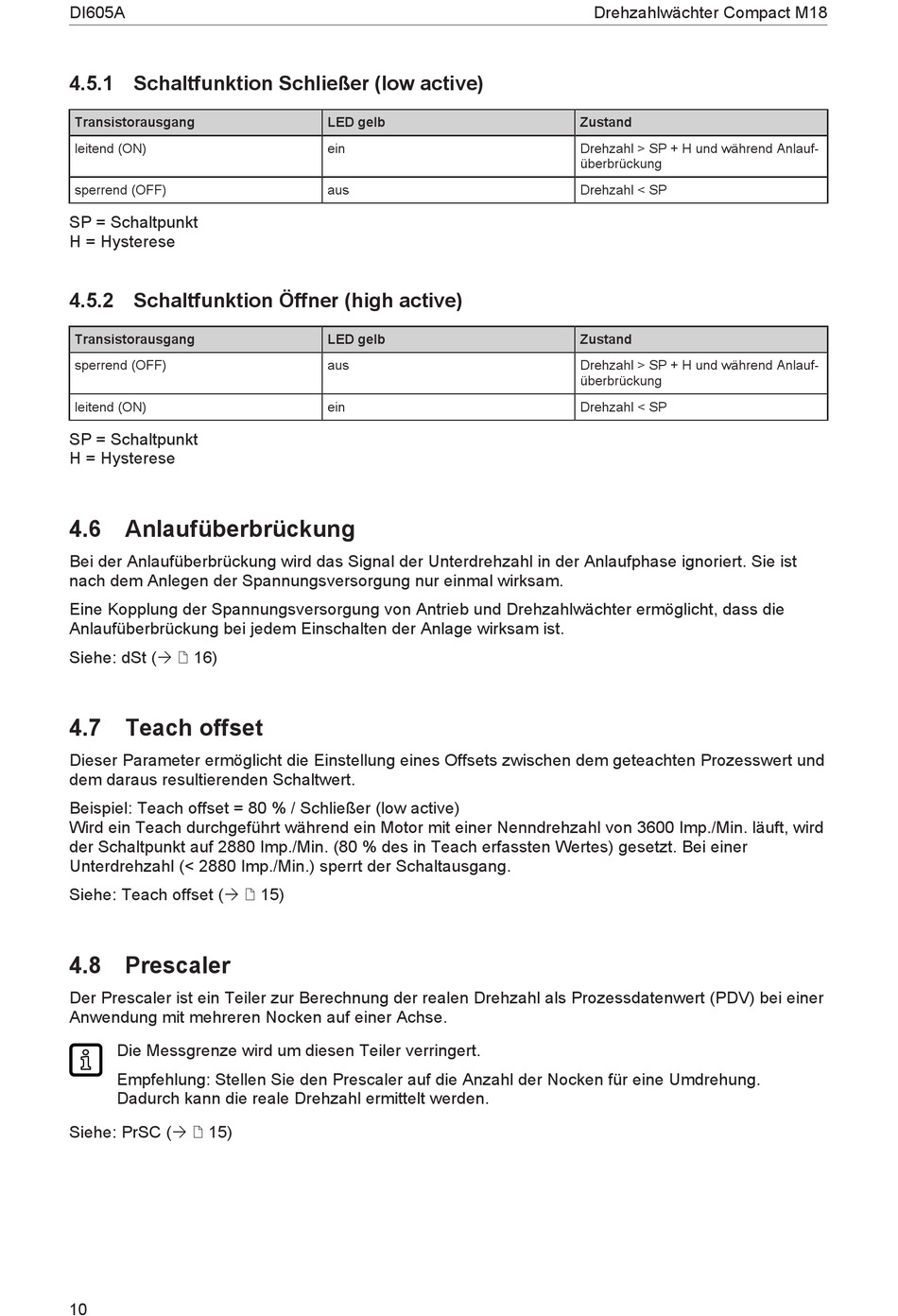

DI605A
4.5.1 Schaltfunktion Schließer (low active)
Transistorausgang
leitend (ON)
sperrend (OFF)
SP = Schaltpunkt
H = Hysterese
4.5.2 Schaltfunktion Öffner (high active)
Transistorausgang
sperrend (OFF)
leitend (ON)
SP = Schaltpunkt
H = Hysterese
4.6 Anlaufüberbrückung
Bei der Anlaufüberbrückung wird das Signal der Unterdrehzahl in der Anlaufphase ignoriert. Sie ist
nach dem Anlegen der Spannungsversorgung nur einmal wirksam.
Eine Kopplung der Spannungsversorgung von Antrieb und Drehzahlwächter ermöglicht, dass die
Anlaufüberbrückung bei jedem Einschalten der Anlage wirksam ist.
Siehe: dSt (Ò / 16)
4.7 Teach offset
Dieser Parameter ermöglicht die Einstellung eines Offsets zwischen dem geteachten Prozesswert und
dem daraus resultierenden Schaltwert.
Beispiel: Teach offset = 80 % / Schließer (low active)
Wird ein Teach durchgeführt während ein Motor mit einer Nenndrehzahl von 3600 Imp./Min. läuft, wird
der Schaltpunkt auf 2880 Imp./Min. (80 % des in Teach erfassten Wertes) gesetzt. Bei einer
Unterdrehzahl (< 2880 Imp./Min.) sperrt der Schaltausgang.
Siehe: Teach offset (Ò / 15)
4.8 Prescaler
Der Prescaler ist ein Teiler zur Berechnung der realen Drehzahl als Prozessdatenwert (PDV) bei einer
Anwendung mit mehreren Nocken auf einer Achse.
Die Messgrenze wird um diesen Teiler verringert.
Empfehlung: Stellen Sie den Prescaler auf die Anzahl der Nocken für eine Umdrehung.
Dadurch kann die reale Drehzahl ermittelt werden.
Siehe: PrSC (Ò / 15)
10
LED gelb
ein
aus
LED gelb
aus
ein
Drehzahlwächter Compact M18
Zustand
Drehzahl > SP + H und während Anlauf-
überbrückung
Drehzahl < SP
Zustand
Drehzahl > SP + H und während Anlauf-
überbrückung
Drehzahl < SP
