4 Funktion
Das Gerät verfügt über zwei unabhängig konfigurierbare Schaltkanäle.
Zur Messfunktion:
Der Sensor misst die Zeit zwischen 2 aufeinanderfolgenden Übergängen von „unbedämpft"
nach"bedämpft". Das Tastverhältnis unbedämpft/bedämpft ist nicht relevant, es sollten aber sowohl
die bedämpften als auch die unbedämpften Zustände alle sicher erkannt werden.
Wenn die aus dieser Dauer ermittelte Frequenz [1/min] unter dem letzten Messwert liegt, nimmt die
ausgegebene Drehzahl mit 1/t ab. Bei weniger als 0,5 Imp./Min. wird 0,0 Imp./Min. gemessen. Einen
Underload gibt es nicht. Ein Overload liegt bei über 32000,0 Imp./Min. vor (533 Hz).
4.1 Single Point Mode
H
SSC
0
OFF
SP1

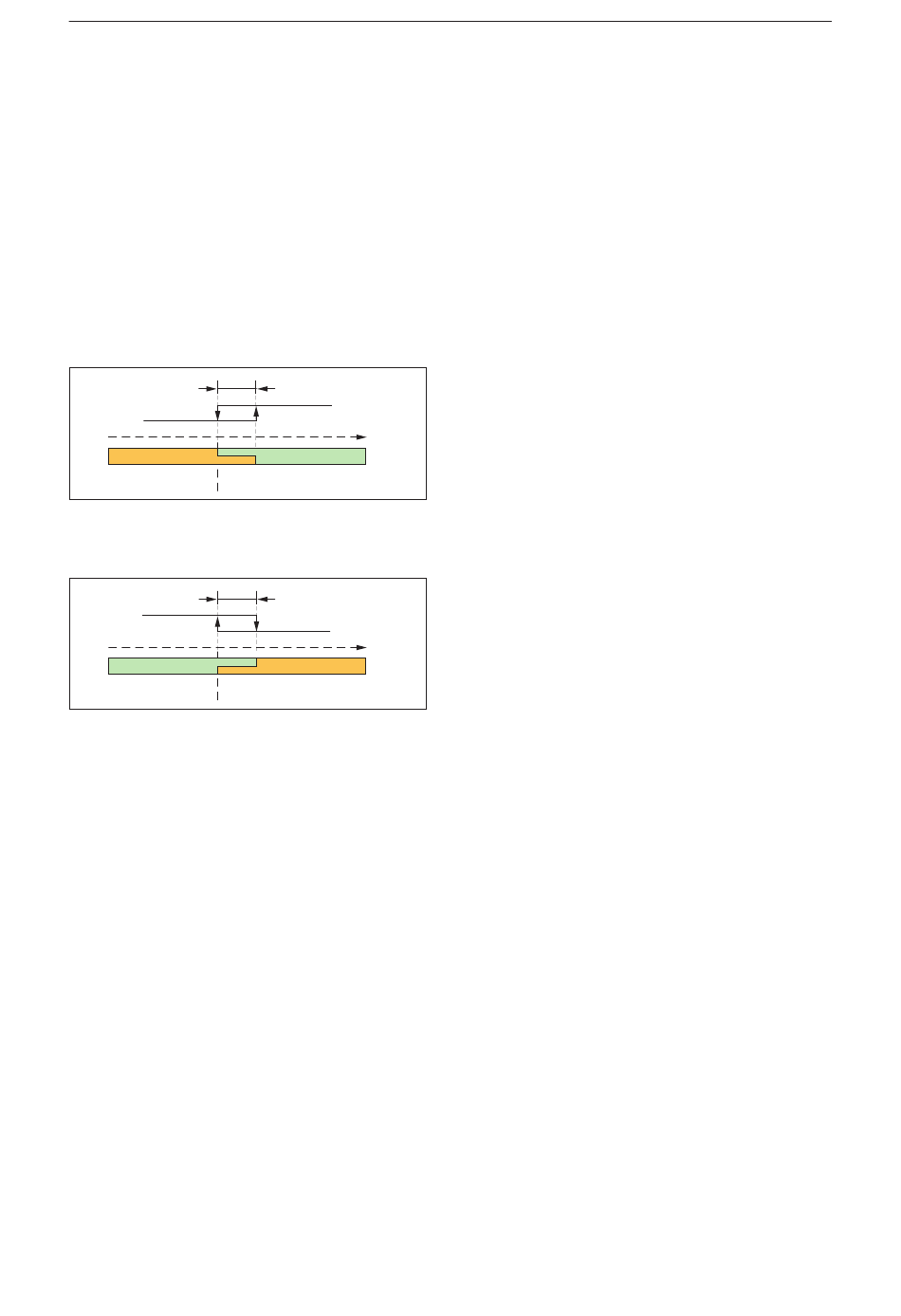

Abb. 1: Schließer = low active (Werkseinstellung)
Das Unterschreiten einer eingestellten Drehzahl wird durch den Transistorausgang als sperrend
gemeldet.
H
SSC
0
ON
SP1
Abb. 2: Öffner = high active
Das Unterschreiten einer eingestellten Drehzahl wird durch den Transistorausgang als leitend
gemeldet.
6
SP1:
SP1+H: Einschaltpunkt
PDV
ON
SP1:
SP1+H: Ausschaltpunkt
PDV
OFF
Drehzahlwächter Compact M18
Ausschaltpunkt
Einschaltpunkt
