CR1203

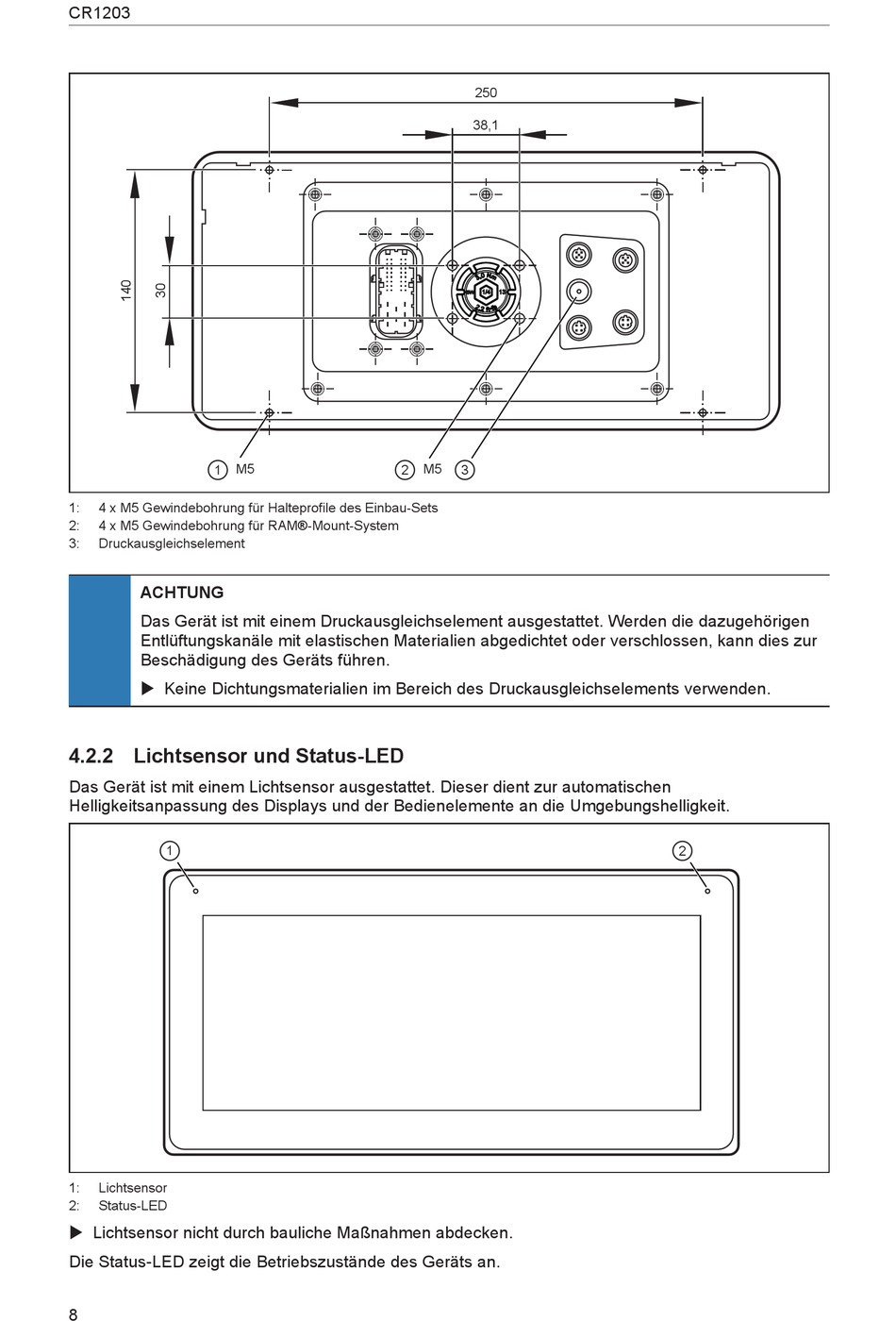

1 M5
1: 4 x M5 Gewindebohrung für Halteprofile des Einbau-Sets
2: 4 x M5 Gewindebohrung für RAM®-Mount-System
3: Druckausgleichselement
ACHTUNG
Das Gerät ist mit einem Druckausgleichselement ausgestattet. Werden die dazugehörigen
Entlüftungskanäle mit elastischen Materialien abgedichtet oder verschlossen, kann dies zur
Beschädigung des Geräts führen.
u Keine Dichtungsmaterialien im Bereich des Druckausgleichselements verwenden.
4.2.2 Lichtsensor und Status-LED
Das Gerät ist mit einem Lichtsensor ausgestattet. Dieser dient zur automatischen
Helligkeitsanpassung des Displays und der Bedienelemente an die Umgebungshelligkeit.
1
1: Lichtsensor
2: Status-LED
u Lichtsensor nicht durch bauliche Maßnahmen abdecken.
Die Status-LED zeigt die Betriebszustände des Geräts an.
8
250
38,1
2 M5 3
2
