2.5.2.

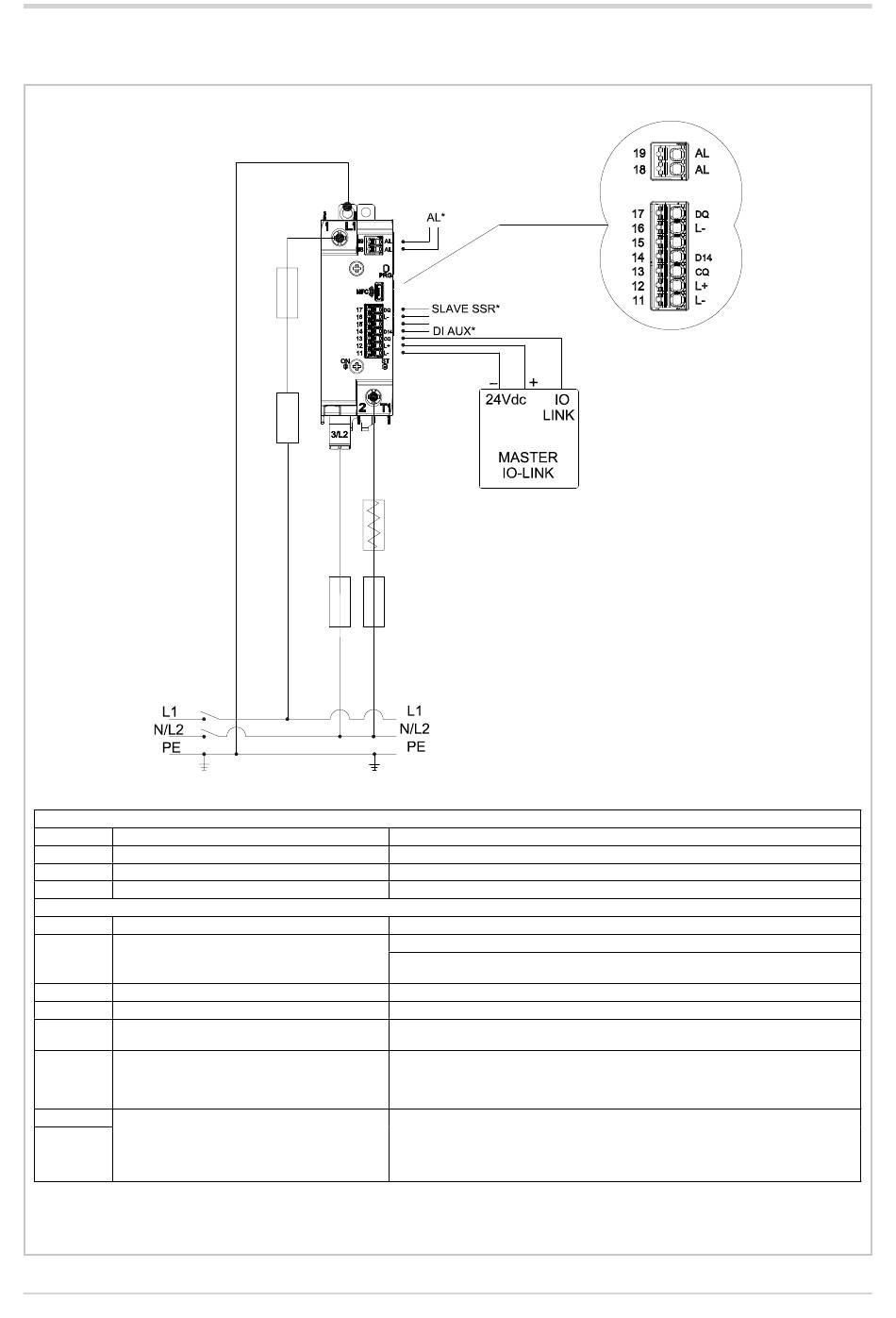

IO-Link-Steuerung
Anschluss für einphasige Last
Ref.
1/L1
Anschließen der Leitung
2/T1
Lastverbindung
3/L2
Referenzanschluss der Netzspannung
11/L-
Erdung der Stromversorgung
12/L+
+ Vdc-Stromversorgung
13/CQ
IO-LINK-Kommunikationsleitung
14/D14
Zusätzlicher digitaler Eingang 1
GND Alarmausgang
16/L-
(gemeinsam für Klemme 11/L-)
Master/Slave-Ausgang / Alarmausgang / Digitaler
17/DQ
Hilfseingang 2
18/AL
Alarmausgang / Master/Slave-Ausgang
19/AL
AUSFÜHRUNG MIT IO-LINK-EINGANG
Sicherung
Sicherung
GG
Beschreibung
Signalsteckverbinder Ausführungen I (IO-LINK)
819XX_MAN_GRM-H_11-2022_DEU_pag. 11
Last
Sicherung
Sicherung: Siehe Kapitel Extraflinke Sicherungen
GG
Sicherung GG Siehe Abschnitt Sicherungen.
* Eingänge und Ausgänge mit konfigurierbaren
Funktionen
Leistungsklemmen
Stromversorgung GRM-H (Bereich von 10 bis 30 Vdc, Imax = 20 mA a 24V)
GRM-H-90/120A-..FAN63: Stromversorgung GRM-H + Lüfter
(Bereich von 20 bis 27 Vdc, Imax <150 mA bei 24V mit aktivem Lüfter)
Digitaler Eingang: 5-30V, max. 3 mA
Master/Slave-Ausgang: Ausgangsspannung: Us – 0.7Vdc , Iout max =15mA
PNP-Ausgang normalerweise nicht aktiv (Konfi gurierbar als normal aktiv)
Ausgangsspannung: Us – 0.7Vdc , Iout max =15mA
Digitaler Eingang: 5-30V, max. 3 mA
Festkörperkontakt N.O.
Maximaler Strom: 150mA
Maximale Spannung = 30 Vdc/25 Vac
Impedanz bei geschlossenem Kontakt < 1 Ω
Impedanz bei offenem Kontakt > 1 MΩ
Anmerkung
