2.5.

PINOUT

2.5.1.

Analoge Steuerung

Anschluss für einphasige Last
Ref.
1/L1 Anschließen der Leitung
2/T1 Lastverbindung
3/L2 Referenzanschluss der Netzspannung
11/A2- Erdung der Stromversorgung
12/Us + Vdc-Stromversorgung
Potentiometer-Leistungsausgang (+5Vdc) / Digita-
13/D13
ler Hilfseingang 1 / PWM-Steuereingang
14/A+
Analoger differenzieller Steuereingang
15/A-
GND Alarmausgang
16/A2-
(gemeinsam für Klemme 11/A2-)
Master/Slave-Ausgang / Alarmausgang / Digitaler
17/D17
Hilfseingang 2
18/AL
Alarmausgang / Master/Slave-Ausgang
19/AL

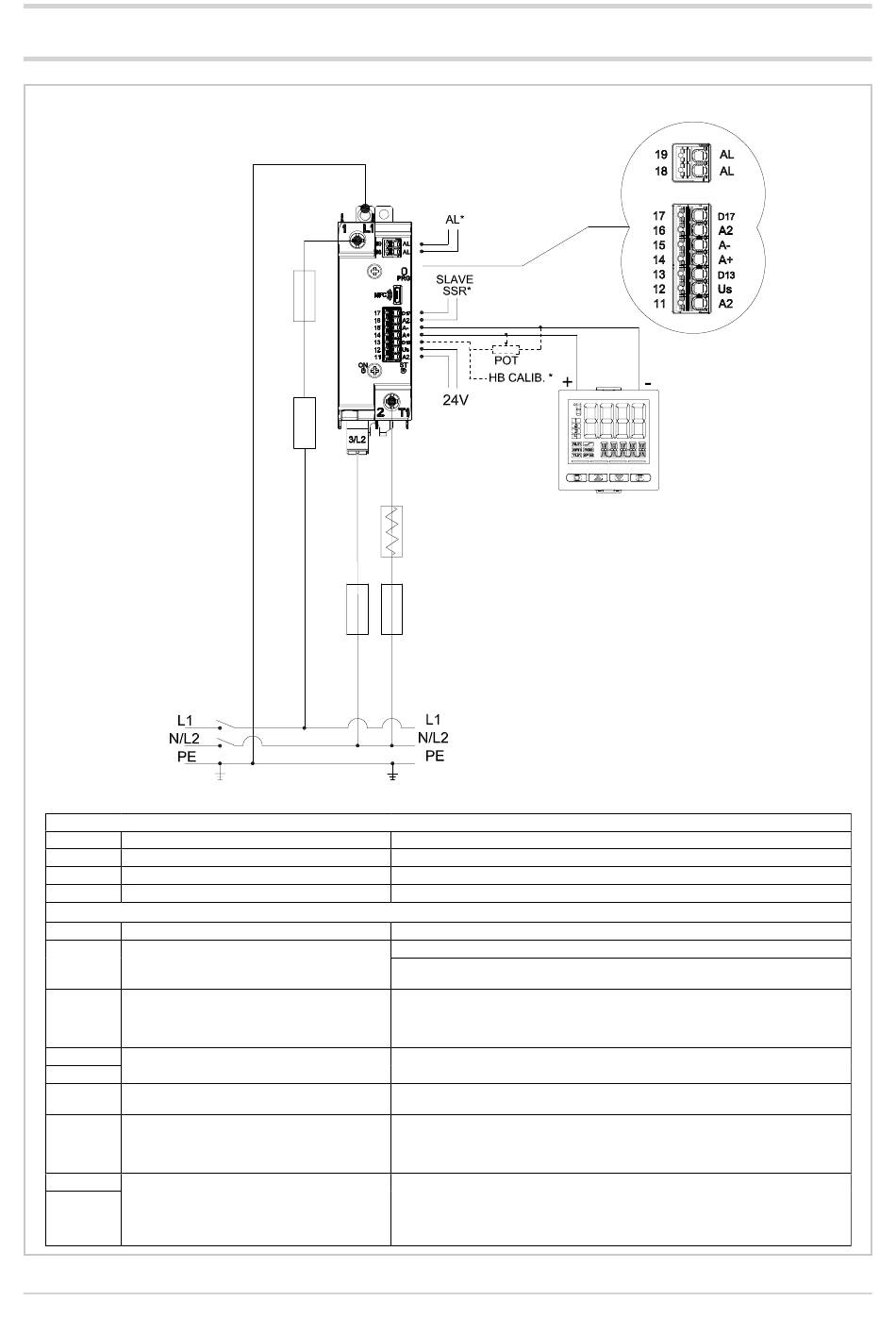

AUSFÜHRUNG MIT ANALOGEINGANG
Sicherung
Sicherung
GG
Beschreibung
Signalanschluss AN-Ausführungen (Analogeingang)
819XX_MAN_GRM-H_11-2022_DEU_pag. 10
Analogausgabe
0-20 / 4-20 mA
0-5 / 0-10 V
Last
Sicherung Sicherung: Siehe Kapitel Extraflinke Sicherungen
GG Sicherung GG Siehe Abschnitt Sicherungen.
* Eingänge und Ausgänge mit konfigurierbaren
Funktionen
Leistungsklemme
Stromversorgung GRM-H (Bereich von 10 bis 30 Vdc, Imax = 20 mA a 24V)
GRM-H-90/120A-..FAN63: Stromversorgung GRM-H + Lüfter
(Bereich von 20 bis 27 Vdc, Imax <150 mA bei 24V mit aktivem Lüfter)
Ausgangsspannung Potentiometer: 5Vdc, Iout max =10mA
Digitaler Eingang: 5-30V max 3 mA
PWM-Steuereingang: 5-30V max 3 mA, Frequenzbereich: (1,...,100 Hz), Max. Aufl ösung
1 % (0,1 ms)
Master/Slave-Ausgang: Ausgangsspannung: Us – 0.7Vdc , Iout max =15mA
Alarmausgang: PNP-Ausgang normalerweise nicht aktiv (Konfi gurierbar als normal aktiv)
Ausgangsspannung: Us – 0.7Vdc , Iout max =15mA
Digitaler Eingang: 5-30V, max. 3 mA
Festkörperkontakt N.O.
Maximaler Strom: 150mA
Maximale Spannung = 30 Vdc/25 Vac
Impedanz bei geschlossenem Kontakt < 1 Ω
Impedanz bei offenem Kontakt > 1 MΩ
Regler
Anmerkung
