TECHNISCHE DATEN
Nr.
Bezeichnung
Netz
1
2
Leistungsaufnahme
3
Betriebstemperatur
4
Max. Belastung des Ausgangs der Pumpe
5
Max. Belastung des Ausgangs des Ventilators
6
Genauigkeit der Temperaturmessung.
7
Temperaturbeständigkeit der Sensoren
8
Sicherungseinsatz
VII.
Wartung
Im Steuergerät EU-24 soll man den technischen Zustand der Leitungen vor und
während der Heizperiode prüfen. Man soll auch die Befestigung des Steuergeräts prüfen,
den Staub und andere Verschmutzungen vom Steuergerät entfernen; man soll auch die
Erdung der Motoren (der Pumpe und der Zuluft) messen

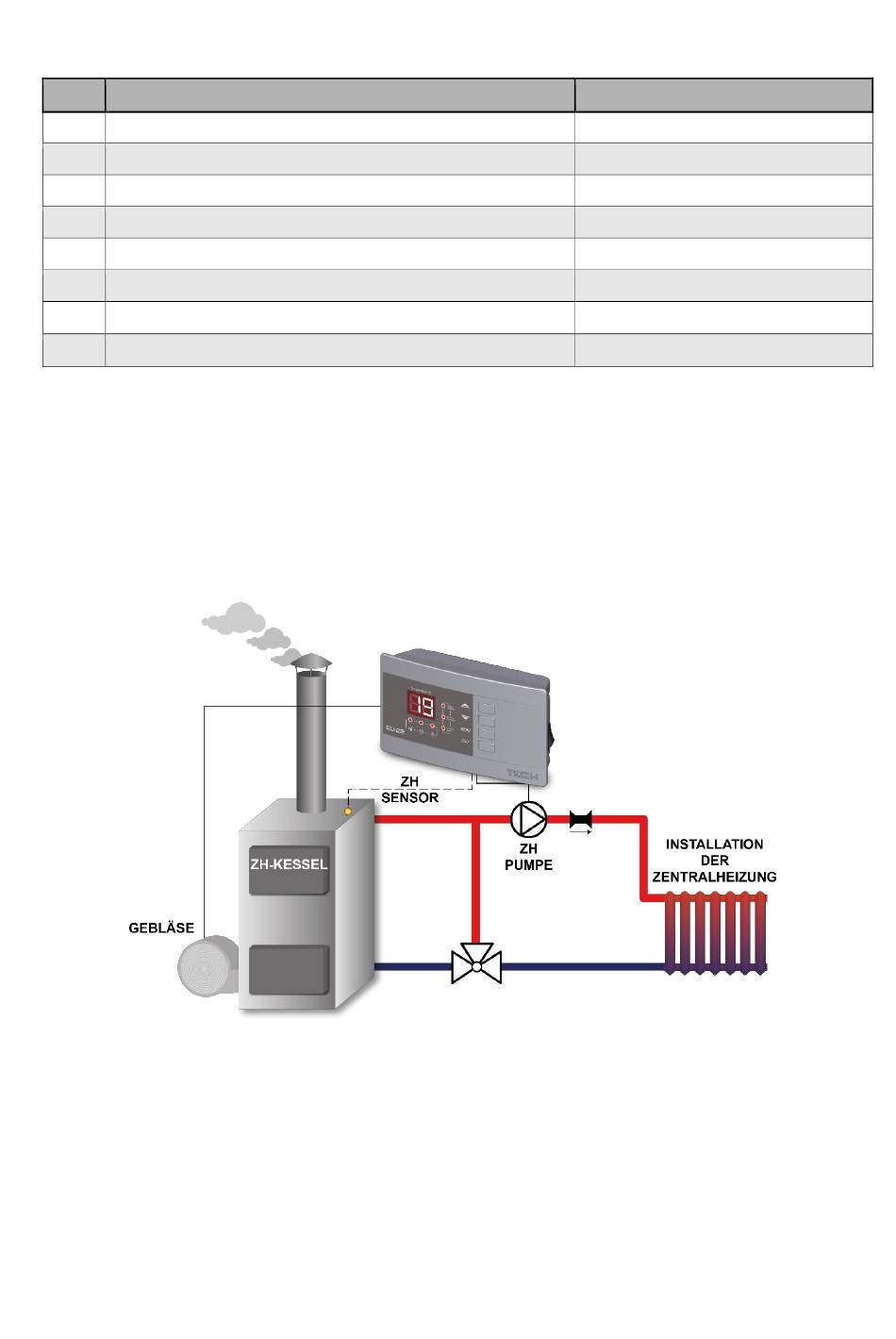

Verdrahtungsplan für das Steuergerät
* Das anschauliche Schema ersetzt nicht die Planung der HZ-Anlage. Es stellt nur
verschiedene Möglichkeiten des Einbaus des Steuergerätes dar. Auf dem präsentierten
Schema der Heizanlage wurden keine Absperr- und Sicherungselemente für ihre
professionelle Montage gesetzt..
230V ±10% /50Hz
2W
5÷50°C
0,5A
0,6A
1°C
-30÷99°C
1,6A
