SUN2000-(8KTL-20KTL)-M2
Benutzerhandbuch
5.7.4 Anschließen des Stromnetzplanungs-Signalkabels
Kabelverbindung

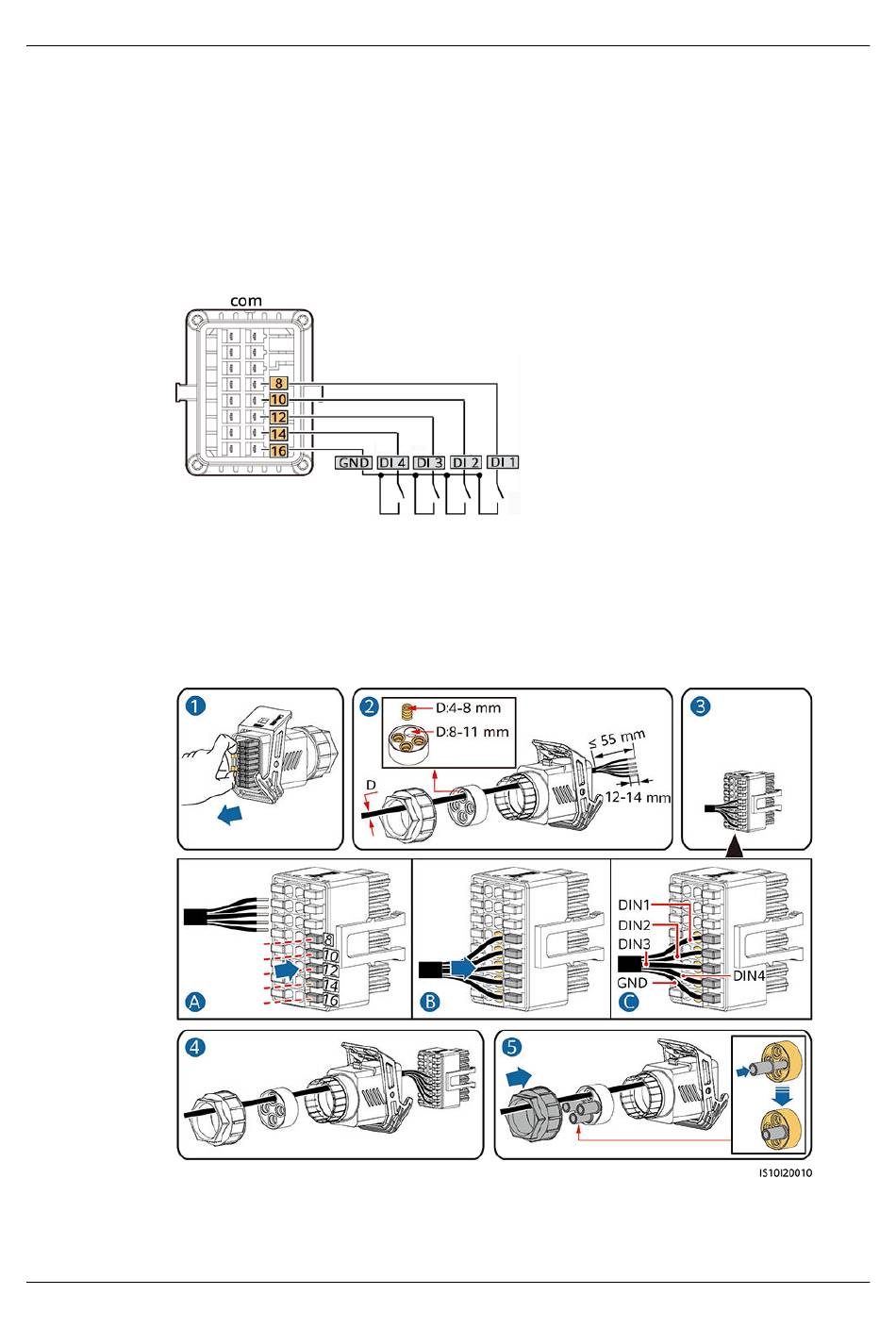

Die folgende Abbildung zeigt die Kabelverbindungen zwischen dem Wechselrichter und dem
Rundsteuergerät.
Abbildung 5-32 Kabelverbindung
Vorgehensweise
Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss.
Abbildung 5-33 Kabelmontage
Schritt 2 Schließen Sie das Signalkabel an den COM-Anschluss an.
Ausgabe 11 (2023-02-07)
Copyright © Huawei Technologies Co., Ltd.
5 Elektrische Anschlüsse
64
