SUN2000-(8KTL-20KTL)-M2
Benutzerhandbuch
l Nicht alle Wechselrichter-Modelle werden mit dem Signalkabelanschluss geliefert.
l Stellen Sie beim Verlegen des Signalkabels sicher, dass dieses vom Stromkabel getrennt ist
l Der Schutzmantel des Kabels befindet sich im Steckverbinder. Schneiden Sie
l Wenn der Smart Dongle konfiguriert ist, empfiehlt es sich, den Smart Dongle zu

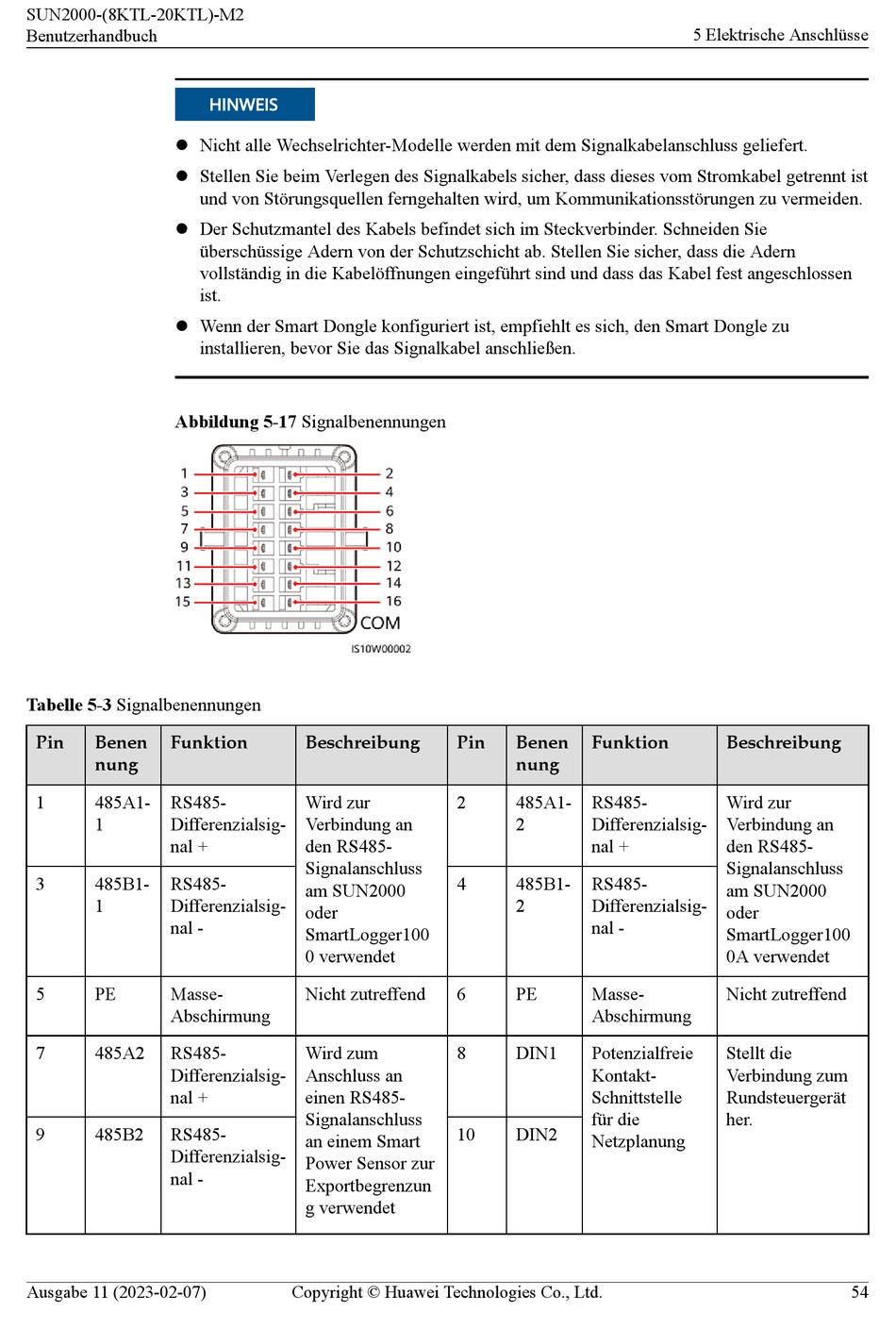

Abbildung 5-17 Signalbenennungen
Tabelle 5-3 Signalbenennungen
Pin Benen Funktion
nung
1 485A1- RS485-
1 Differenzialsig-
nal +
3 485B1- RS485-
1 Differenzialsig-
nal -
5 PE Masse-
Abschirmung
7 485A2 RS485-
Differenzialsig-
nal +
9 485B2 RS485-
Differenzialsig-
nal -
Ausgabe 11 (2023-02-07)
HINWEIS
und von Störungsquellen ferngehalten wird, um Kommunikationsstörungen zu vermeiden.
überschüssige Adern von der Schutzschicht ab. Stellen Sie sicher, dass die Adern
vollständig in die Kabelöffnungen eingeführt sind und dass das Kabel fest angeschlossen
ist.
installieren, bevor Sie das Signalkabel anschließen.
Beschreibung
Wird zur
Verbindung an
den RS485-
Signalanschluss
am SUN2000
oder
SmartLogger100
0 verwendet
Nicht zutreffend
Wird zum
Anschluss an
einen RS485-
Signalanschluss
an einem Smart
Power Sensor zur
Exportbegrenzun
g verwendet
