SUN2000-(8KTL-20KTL)-M2
Benutzerhandbuch

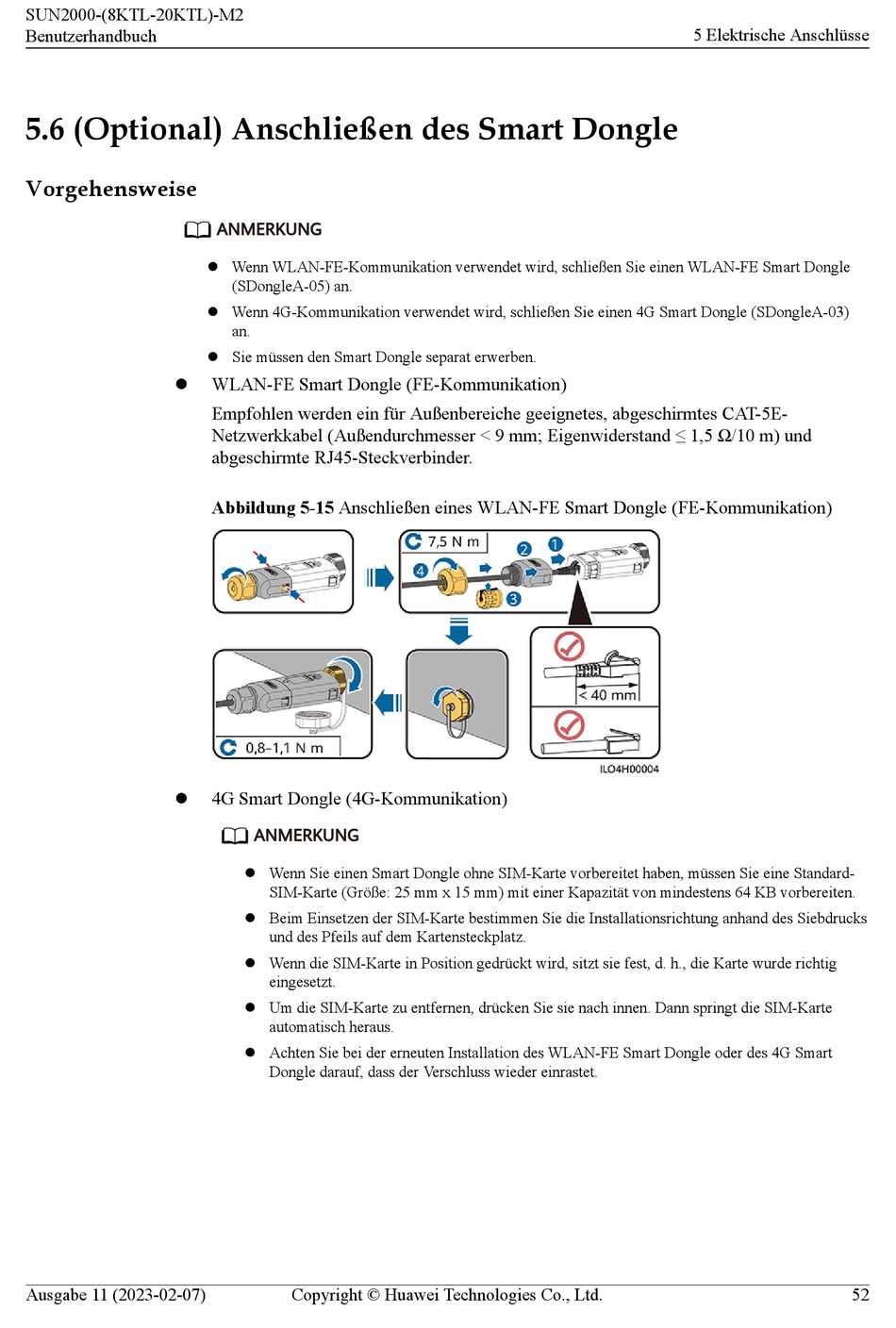

5.6 (Optional) Anschließen des Smart Dongle
Vorgehensweise
l
l
Ausgabe 11 (2023-02-07)
ANMERKUNG
l Wenn WLAN-FE-Kommunikation verwendet wird, schließen Sie einen WLAN-FE Smart Dongle
(SDongleA-05) an.
l Wenn 4G-Kommunikation verwendet wird, schließen Sie einen 4G Smart Dongle (SDongleA-03)
an.
l Sie müssen den Smart Dongle separat erwerben.
WLAN-FE Smart Dongle (FE-Kommunikation)
Empfohlen werden ein für Außenbereiche geeignetes, abgeschirmtes CAT-5E-
Netzwerkkabel (Außendurchmesser < 9 mm; Eigenwiderstand ≤ 1,5 Ω/10 m) und
abgeschirmte RJ45-Steckverbinder.
Abbildung 5-15 Anschließen eines WLAN-FE Smart Dongle (FE-Kommunikation)
4G Smart Dongle (4G-Kommunikation)
ANMERKUNG
l Wenn Sie einen Smart Dongle ohne SIM-Karte vorbereitet haben, müssen Sie eine Standard-
SIM-Karte (Größe: 25 mm x 15 mm) mit einer Kapazität von mindestens 64 KB vorbereiten.
l Beim Einsetzen der SIM-Karte bestimmen Sie die Installationsrichtung anhand des Siebdrucks
und des Pfeils auf dem Kartensteckplatz.
l Wenn die SIM-Karte in Position gedrückt wird, sitzt sie fest, d. h., die Karte wurde richtig
eingesetzt.
l Um die SIM-Karte zu entfernen, drücken Sie sie nach innen. Dann springt die SIM-Karte
automatisch heraus.
l Achten Sie bei der erneuten Installation des WLAN-FE Smart Dongle oder des 4G Smart
Dongle darauf, dass der Verschluss wieder einrastet.
Copyright © Huawei Technologies Co., Ltd.
5 Elektrische Anschlüsse
52
