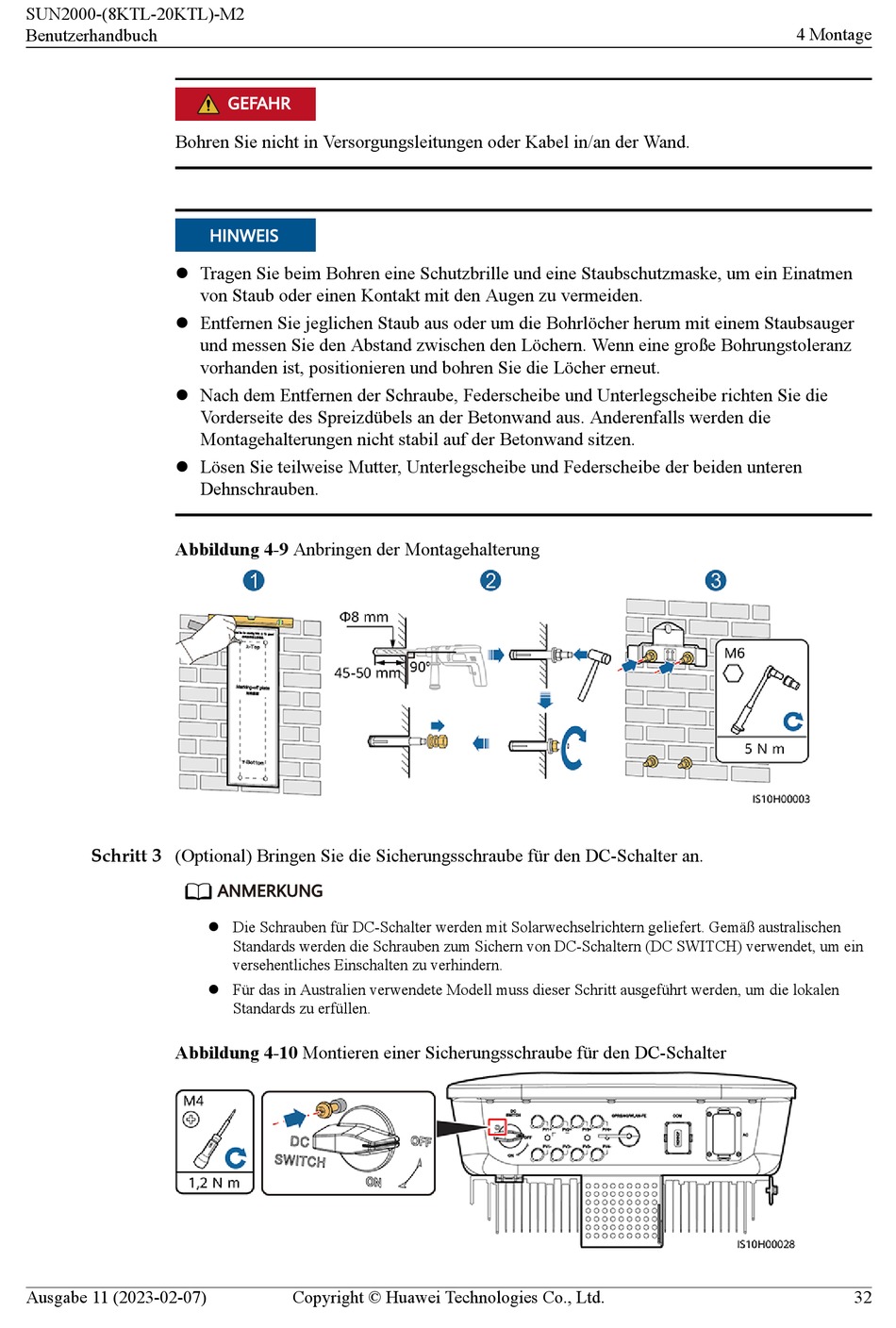

Huawei SUN2000-M2 Benutzerhandbuch Seite 41

SUN2000-(8KTL-20KTL)-M2
Benutzerhandbuch
Bohren Sie nicht in Versorgungsleitungen oder Kabel in/an der Wand.
l Tragen Sie beim Bohren eine Schutzbrille und eine Staubschutzmaske, um ein Einatmen
l Entfernen Sie jeglichen Staub aus oder um die Bohrlöcher herum mit einem Staubsauger
l Nach dem Entfernen der Schraube, Federscheibe und Unterlegscheibe richten Sie die
l Lösen Sie teilweise Mutter, Unterlegscheibe und Federscheibe der beiden unteren
Abbildung 4-9 Anbringen der Montagehalterung
Schritt 3 (Optional) Bringen Sie die Sicherungsschraube für den DC-Schalter an.
Abbildung 4-10 Montieren einer Sicherungsschraube für den DC-Schalter
Ausgabe 11 (2023-02-07)
GEF AHR
HINWEIS
von Staub oder einen Kontakt mit den Augen zu vermeiden.
und messen Sie den Abstand zwischen den Löchern. Wenn eine große Bohrungstoleranz
vorhanden ist, positionieren und bohren Sie die Löcher erneut.
Vorderseite des Spreizdübels an der Betonwand aus. Anderenfalls werden die
Montagehalterungen nicht stabil auf der Betonwand sitzen.
Dehnschrauben.
ANMERKUNG
l Die Schrauben für DC-Schalter werden mit Solarwechselrichtern geliefert. Gemäß australischen
Standards werden die Schrauben zum Sichern von DC-Schaltern (DC SWITCH) verwendet, um ein
versehentliches Einschalten zu verhindern.
l Für das in Australien verwendete Modell muss dieser Schritt ausgeführt werden, um die lokalen
Standards zu erfüllen.
Copyright © Huawei Technologies Co., Ltd.
4 Montage
32
