Anschließen Des Ac-Ausgangsstromkabels - Huawei SUN2000-M2 Benutzerhandbuch

SUN2000-(8KTL-20KTL)-M2
Benutzerhandbuch

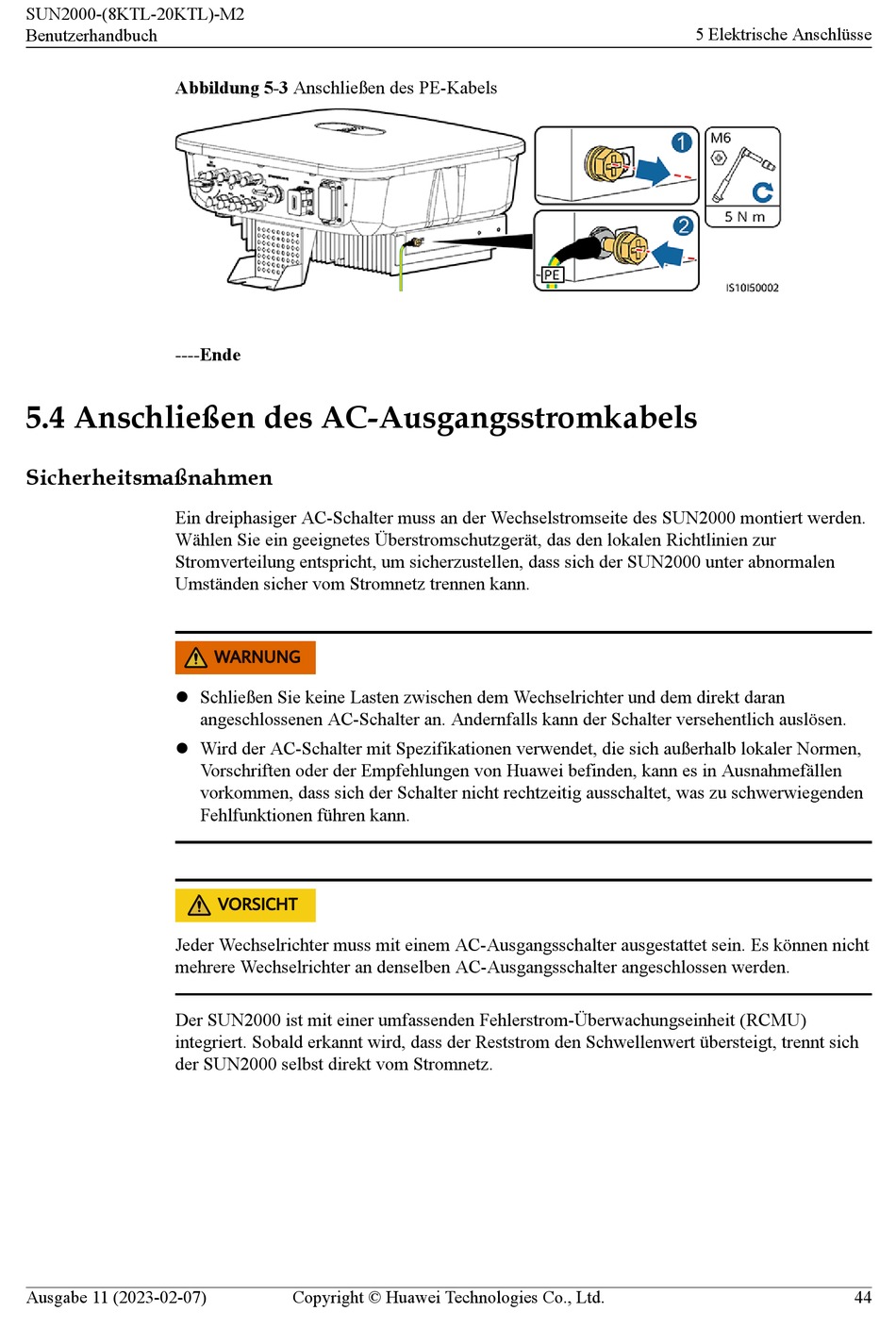

Abbildung 5-3 Anschließen des PE-Kabels
----Ende
5.4 Anschließen des AC-Ausgangsstromkabels
Sicherheitsmaßnahmen
Ein dreiphasiger AC-Schalter muss an der Wechselstromseite des SUN2000 montiert werden.
Wählen Sie ein geeignetes Überstromschutzgerät, das den lokalen Richtlinien zur
Stromverteilung entspricht, um sicherzustellen, dass sich der SUN2000 unter abnormalen
Umständen sicher vom Stromnetz trennen kann.
l Schließen Sie keine Lasten zwischen dem Wechselrichter und dem direkt daran
l Wird der AC-Schalter mit Spezifikationen verwendet, die sich außerhalb lokaler Normen,
Jeder Wechselrichter muss mit einem AC-Ausgangsschalter ausgestattet sein. Es können nicht
mehrere Wechselrichter an denselben AC-Ausgangsschalter angeschlossen werden.
Der SUN2000 ist mit einer umfassenden Fehlerstrom-Überwachungseinheit (RCMU)
integriert. Sobald erkannt wird, dass der Reststrom den Schwellenwert übersteigt, trennt sich
der SUN2000 selbst direkt vom Stromnetz.
Ausgabe 11 (2023-02-07)
W ARNUNG
angeschlossenen AC-Schalter an. Andernfalls kann der Schalter versehentlich auslösen.
Vorschriften oder der Empfehlungen von Huawei befinden, kann es in Ausnahmefällen
vorkommen, dass sich der Schalter nicht rechtzeitig ausschaltet, was zu schwerwiegenden
Fehlfunktionen führen kann.
V ORSICHT
Copyright © Huawei Technologies Co., Ltd.
5 Elektrische Anschlüsse
44
