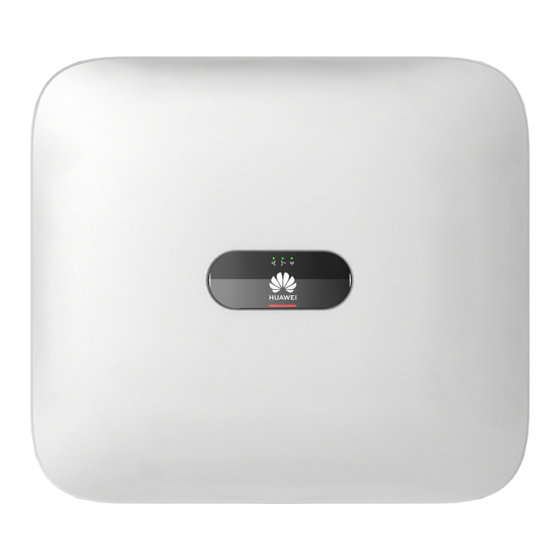

Huawei SUN2000-M1 Benutzerhandbuch
Vorschau ausblenden Andere Handbücher für SUN2000-M1:
Inhaltsverzeichnis

Werbung

Machine Translated by Google
SUN2000-(3KTL-10KTL)-M1
Benutzerhandbuch
Ausgabe
Datum
HUAWEI TECHNOLOGIES CO., LTD.
09
2022-10-10

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Huawei SUN2000-M1

  • Seite 1 Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 Benutzerhandbuch Ausgabe Datum 2022-10-10 HUAWEI TECHNOLOGIES CO., LTD.
  • Seite 2 Machine Translated by Google Copyright © Huawei Technologies Co., Ltd. 2022. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Zustimmung von Huawei Technologies Co., Ltd. in irgendeiner Form oder auf irgendeine Weise reproduziert oder übertragen werden. Marken und Genehmigungen und andere Huawei-Marken sind Marken von Huawei Technologies Co., Ltd.
  • Seite 3: Über Dieses Dokument

    Tod oder zu schweren Verletzungen führen kann. Weist auf eine Gefährdung mit geringem Risiko hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 4 D Rapid Shutdown. Ausgabe 06 (2021-12-20) • Aktualisiert 7.1.3 Erstellen einer PV-Anlage und eines Benutzers. • Aktualisierte 7.2.1 Energiesteuerung. • Aktualisiert 10.1 SUN2000 Technical Ausgabe 05 (2021-11-24) Aktualisiert 10.1 SUN2000 Technisch Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 5: Aktualisiert

    5.7.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor). • Aktualisierte 6.2 SUN2000-Einschaltung. • Aktualisierte 8.3 Fehlerbehebung. Ausgabe 02 (20.11.2020) Aktualisiert 7.2.1.3 Batteriesteuerung. Ausgabe 01 (2020-09-30) ffic-Anwendung (FOA). Dieses Problem wird für Tanne verwendet Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 6: Inhaltsverzeichnis

    Montage der Montagehalterung ............................24 4.5.1 Wandmontage................................. 25 4.5.2 Stützenmontierte Installation............................27 5 Elektrische Anschlüsse......................31 5.1 Installationsvorbereitung................................31 Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 7 9 Handhabung des Wechselrichters ......................106 9.1 Entfernen des SUN2000.................................106 9.2 Verpacken des SUN2000................................106 9.3 Entsorgung des SUN2000............................. 106 10 Technik .......................107 Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 8 Ein Grid-Code..........................115 B Geräteinbetriebnahme ......................117 C Passwort zurücksetzen...................... 120 D Schnellabschaltung........................123 E Isolationswiderstandsfehler lokalisieren.................124 F KI-Energiemanagement-Assistent (EMMA) ................127 G Akronyme und Abkürzungen..................128 Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 9: Sicherheitshinweise

    Die Aussagen „HINWEIS“, „VORSICHT“, „WARNUNG“ und „GEFAHR“ in diesem Dokument decken nicht alle Sicherheitshinweise ab. Sie sind nur Ergänzungen zu den Sicherheitshinweisen. Huawei haftet nicht für Folgen, die durch die Verletzung allgemeiner Sicherheitsanforderungen oder Sicherheitsstandards für Design, Produktion und Verwendung entstehen.
  • Seite 10: Sicherheit

    • Unter Spannung stehende Geräte nicht berühren, da das Gehäuse heiß ist. 1.2 Personalbedarf • Personal, das Geräte von Huawei installieren oder warten möchte, muss erhalten gründlich geschult werden, alle notwendigen Sicherheitsvorkehrungen verstehen und in der Lage sein, alle Vorgänge korrekt auszuführen.
  • Seite 11: Sicherheit

    Sie die Genehmigung des örtlichen Energieversorgungsunternehmens ein, bevor Sie das Gerät im netzgebundenen Modus verwenden. • Stellen Sie sicher, dass die vorbereiteten Kabel den örtlichen Vorschriften entsprechen. • Verwenden Sie bei Hochspannungsarbeiten spezielle isolierte Werkzeuge. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 12: Anforderungen An Die Installationsumgebung

    • Prüfen Sie die Leiter vor Benutzung auf Unversehrtheit und Tragfähigkeit. Überladen Sie es nicht. • Stellen Sie sicher, dass das breitere Ende der Leiter unten oder schützend ist an der Unterseite wurden Maßnahmen ergriffen, um ein Verrutschen der Leiter zu verhindern. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 13: Sicherheitshinweise

    Geräts angesammelt haben. Bewegen schwerer Gegenstände • Seien Sie vorsichtig, um Verletzungen zu vermeiden, wenn Sie schwere Gegenstände bewegen. • Tragen Sie beim Bewegen des Geräts von Hand Schutzhandschuhe, um ein Verletzungen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 14: 1.7 Wartung Und Austausch

    • Wenn das Gerät defekt ist, wenden Sie sich an Ihren Händler. • Das Gerät kann erst eingeschaltet werden, nachdem alle Fehler behoben wurden Andernfalls können Fehler eskalieren oder das Gerät beschädigen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 15: Übersicht

    Dieses Dokument gilt für die folgenden SUN2000-Modelle: • SUN2000-3KTL-M1 • SUN2000-4KTL-M1 • SUN2000-5KTL-M1 • SUN2000-6KTL-M1 • SUN2000-8KTL-M1 • SUN2000-10KTL-M1 NOTIZ SUN2000-8KTL-M1 und SUN2000-10KTL-M1 gelten nicht für Australien. Abbildung 2-1 Modellbeschreibung (am Beispiel des SUN2000-5KTL-M1) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 16: Netzwerkanwendung

    Der SUN2000 gilt für netzgekoppelte Dachsysteme von Wohngebäuden und netzgekoppelte PV-Anlagen kleiner Größe. Typischerweise besteht ein netzgekoppeltes System aus PV- Strings, netzgekoppelten Wechselrichtern, AC-Schaltern und Stromverteilungseinheiten. Abbildung 2-2 Netzwerkanwendung (gestrichelte Kästchen zeigen optionale Komponenten) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 17: Unterstützte Stromnetztypen

    Der ffgr-Lastausgang der Backup Box kann nicht direkt mit dem Stromnetz verbunden werden. Andernfalls wird die Backup Box wegen Überlastung abgeschaltet. Unterstützte Stromnetztypen Der SUN2000 unterstützt TN-S-, TN-C-, TN-CS-, TT- und IT-Stromnetze. Abbildung 2-3 Stromnetztypen Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 18: Aussehen

    (14) DC-Schalter (DC SWITCH) (13) DC-Eingangsklemmen (PV1+/PV1–) (15) Loch für die Feststellschraube des DC-Schalters NOTIZ Zwei M6-Schraubenlöcher sind auf der linken und rechten Seite des SUN2000 für die Montage der Markise reserviert. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 19 Beispielsweise ist die Eingangsspannung des PV- kurzen Strings hoch, der PV- String ist verpolt angeschlossen oder der Abständen (0,2 s lang Isolationswiderstand ist niedrig. an und dann 0,2 s lang aus) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 20: Etikettenbeschreibung

    2.3 Etikettenbeschreibung 2.3.1 Gehäuseetiketten Name Symbol Beschreibung Nach dem Einschalten des Entlassung verzögern SUN2000 ist Restspannung vorhanden ff Es dauert 5 Minuten, bis sich der SUN2000 auf die sichere Spannung entladen hat. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 21 Anschließen des PE- Kabels. Entfernen Sie den DC- Betriebswarnung Eingangsanschluss oder den AC-Ausgangsanschluss nicht, wenn der SUN2000 läuft. Seriennummer des Gibt die Seriennummer SUN2000 SUN2000-MAC-Adresse Gibt die MAC-Adresse an Adresse. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 22: Produkttypenschild

    Die Abbildung auf dem Typenschild dient nur als Referenz. 2.4 Arbeitsprinzipien 2.4.1 Schaltplan Zwei PV-Strings sind mit dem SUN2000 verbunden, und ihre maximalen Leistungspunkte werden von zwei MPPT-Schaltkreisen (Maximum Power Point Tracking) verfolgt. Der SUN2000 Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 23: Arbeitsmodi

    Überspannungsschutz wird sowohl auf der DC- als auch auf der AC-Seite unterstützt. Abbildung 2-6 Konzeptdiagramm des SUN2000 2.4.2 Arbeitsmodi Der SUN2000 kann im Standby-, Betriebs- oder Abschaltmodus betrieben werden. Abbildung 2-7 Arbeitsmodi Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 24 Abschaltmodus wechselt der SUN2000 in den Standby-Modus, nachdem er einen Startbefehl erkannt hat oder dass der Fehler RFI ist. • Wenn im Abschaltmodus die schwarze Starttaste des Akkus gedrückt wird, wechselt der SUN2000 in den Betriebsmodus. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 25: Lagerung

    • Während der Lagerung sind regelmäßige Inspektionen erforderlich. Tauschen Sie das Verpackungsmaterial bei Bedarf aus. • Wenn der SUN2000 über einen längeren Zeitraum gelagert wurde, sollten Inspektionen und Tests von qfi-Personal durchgeführt werden, bevor er verwendet wird. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 26: Überprüfung Vor Der Installation

    Überprüfen Sie nach dem Auspacken des Wechselrichters den Inhalt auf Unversehrtheit und Vollständigkeit. Wenden Sie sich bei Beschädigungen oder fehlenden Komponenten an Ihren Lieferanten. NOTIZ Einzelheiten zur Anzahl der Inhalte finden Sie unter Packliste im Verpackungskarton. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 27: Werkzeuge

    Gummihammer Abisolierzange Allzweckmesser Modell: PV-MS-HZ Maulschlüssel; Hersteller: Stäubli Kabelschneider Multimeter Staubsauger Crimp-Werkzeug Modell: PV CZM-22100/19100; Gleichspannungsmessbereich ÿ 1100 V DC Hersteller: Stäubli Marker Crimpzange für Maßband Libelle oder digitale Ebene Kabelenden Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 28: Bestimmung Der Einbaulage

    • Die Montagestruktur, an der der SUN2000 installiert wird, muss fest sein. • Installieren Sie den SUN2000 nicht auf fließfähigen Baumaterialien. • Der SUN2000 ist schwer. Stellen Sie sicher, dass die Aufstellfläche fest genug ist, um die Gewichtsbelastung zu tragen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 29: Platzbedarf

    Kopf stehenden Position. Abbildung 4-1 Installationsneigungen Platzbedarf für die Installation • Reservieren Sie genügend Platz um den SUN2000 herum, um ausreichend Platz für die Installation und Wärmeableitung zu gewährleisten. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 30 • Wenn Sie mehrere SUN2000 installieren, installieren Sie sie im horizontalen Modus, wenn fficn-Speicherplatz verfügbar ist und sie im Dreiecksmodus installiert werden, wenn kein fficn Platz ist vorhanden. Eine gestapelte Installation wird nicht empfohlen. Abbildung 4-3 Horizontaler Einbau (empfohlen) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 31 Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 4 Installation Benutzerhandbuch Bild 4-4 Gestaffelter Einbau (empfohlen) Abbildung 4-5 Gestapelte Installation (nicht empfohlen) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 32: Bewegen Des Sun2000

    Beschädigung zu schützen. Abbildung 4-6 Bewegen des SUN2000 ----Ende 4.5 Installation der Montagehalterung Vorsichtsmaßnahmen bei der Installation Abbildung 4-7 zeigt die Abmessungen der Installationslöcher am SUN2000. Abbildung 4-7 Abmessungen der Montagehalterung Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 33: Wandmontage

    Tragfähigkeitsanforderungen des Wechselrichters erfüllt. Abbildung 4-8 Zusammensetzung der Dehnschrauben (2) Mutter (3) Federscheibe (1) Schraube (4) Unterlegscheibe (5) Dehnhülse ACHTUNG Bohren Sie keine Löcher in die in der Wand verlegten Wasserleitungen und Kabel. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 34 • Führen Sie diesen Schritt für das in Australien verwendete Modell gemäß den örtlichen Standards durch. Abbildung 4-10 Installieren der Sicherungsschraube für den DC-Schalter Schritt 4 Installieren Sie den SUN2000 auf der Montagehalterung. Schritt 5 Ziehen Sie die Mutter fest. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 35: Stützenmontierte Installation

    M6-Bolzen) mit entsprechenden Längen sowie passende Unterlegscheiben und Muttern entsprechend der Auflagentabelle Verfahren Schritt 1 Bestimmen Sie die Lochpositionen anhand der mrngff-Schablone und markieren Sie sie anschließend die Lochpositionen mit einer Markierung. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 36 Abbildung 4-13 Bestimmung der Positionen für Bohrlöcher Schritt 2 Löcher mit einem Bohrhammer bohren. NOTIZ Es wird empfohlen, zum Schutz Rostschutzfarbe auf die Lochpositionen aufzutragen. Abbildung 4-14 Bohren von Löchern Schritt 3 Befestigen Sie die Montagehalterung. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 37 • Führen Sie diesen Schritt für das in Australien verwendete Modell gemäß den örtlichen Standards durch. Abbildung 4-16 Installieren der Sicherungsschraube für den DC-Schalter Schritt 5 Installieren Sie den SUN2000 auf der Montagehalterung. Schritt 6 Schraubenbaugruppen festziehen. Abbildung 4-17 Installieren eines SUN2000 Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 38 Stellen Sie sicher, dass das Schloss erfolgreich installiert werden kann. • Wasserdichtes Schloss für den Außenbereich wird empfohlen. • Bewahren Sie den Schlüssel zum Diebstahlschloss ordnungsgemäß auf. Abbildung 4-18 Installation einer Diebstahlsicherung ----Ende Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 39: Elektrische Anschlüsse

    5 Elektrische Anschlüsse 5.1 Installationsvorbereitung Abbildung 5-1 Kabelverbindungen des SUN2000 (gestrichelte Kästchen zeigen optionale Komponenten) NOTIZ Wenn ein Smart Dongle cnfigr ist, wird empfohlen, dass Sie ihn installieren, bevor Sie das Signalkabel anschließen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 40 Wählen Sie die Geräte aus, die die (Optional) Wird vom örtlichen Planungsanforderungen des Stromnetzbetreiber Stromnetzes erfüllen. bereitgestellt Stromnetzplanungsgerät (Optional) Wählen Sie nach Bedarf ein geeignetes Von Benutzern vorbereitet Modell aus. Schneller Abschaltschalter Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 41 Hinweis 2: Einzelheiten zum Zählerbetrieb finden Sie unter DTSU666-H 100 und 250 Intelligenter Leistungssensor Sensor-Schnellanleitung Benutzerhandbuch Tabelle 5-2 Kabelbeschreibung Kein Name Empfohlen • Leiterkreuz DC-Eingangsstromkabel Branchenübliches PV-Außenkabel Schnittfläche: 4–6 mm2 (Empfohlenes Modell: PV1-F) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 42: Anschließen Des Pe-Kabels

    • Stellen Sie sicher, dass das PE-Kabel fest angeschlossen ist. Andernfalls kann es zu Stromschlägen kommen geschehen. • Schließen Sie den N-Leiter nicht als PE-Kabel an das Gehäuse an. Andernfalls kann es zu Stromschlägen kommen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 43: Ergänzende Hinweise

    Kerndrähte vollständig umschließen. Die Kerndrähte müssen eng am OT- Anschluss anliegen. • Umwickeln Sie den Crimpbereich des Kabels mit Schrumpfschlauch oder PVC-Isolierband. Als Beispiel dient der Schrumpfschlauch. • Schützen Sie die Geräte bei Verwendung einer Heißluftpistole vor Versengen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 44: Anschließen Des Ac-Ausgangsstromkabels

    Abbildung 5-3 Anschließen des PE-Kabels ----Ende 5.3 Anschließen des AC-Ausgangsstromkabels Vorsichtsmaßnahmen Auf der AC-Seite des SUN2000 muss ein dreiphasiger AC-Schalter installiert werden. Um sicherzustellen, dass sich der SUN2000 sicher vom Stromnetz trennen kann, wenn ein Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 45 Wechselrichter verbunden ist. Andernfalls kann der Schalter versehentlich auslösen. • Wenn ein AC-Schalter mit cficn verwendet wird, der über lokale Standards, Vorschriften oder Empfehlungen von Huawei hinausgeht, schaltet sich der Schalter in Ausnahmefällen möglicherweise nicht rechtzeitig aus, was zu schwerwiegenden Fehlern führt.
  • Seite 46 Andernfalls kann es zu Fehlfunktionen des SUN2000 und Schäden an den AC-Anschlüssen kommen. • Achten Sie darauf, dass das Kabel nicht verdreht wird. Abbildung 5-5 Dreiadriges Kabel (L1, L2 und L3) Abbildung 5-6 Vieradriges Kabel (L1, L2, L3 und PE) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 47 Die in der Abbildung gezeigten Kabelfarben dienen nur als Referenz. Wählen Sie ein geeignetes Kabel gemäß den örtlichen Standards aus. Schritt 2 Verbinden Sie den AC-Stecker mit dem AC-Ausgangsport. NOTIZ Stellen Sie sicher, dass der AC-Stecker fest angeschlossen ist. Abbildung 5-9 Sichern des AC-Anschlusses Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 48: Installieren Von Dc-Eingangsstromkabeln

    PV-String. Andernfalls kann es zu Stromschlägen kommen. • Wenn kein PV-String an einen DC-Eingangsanschluss des SUN2000 angeschlossen ist, entfernen Sie nicht die wasserdichte Kappe von den DC-Eingangsanschlüssen. Andernfalls lautet die IP- Klassifizierung des SUN2000 ffc Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 49: Terminalbeschreibung

    In diesem Fall kann ein AC- oder DC-Kurzschluss auftreten und den SUN2000 beschädigen. Der verursachte Geräteschaden wird von keiner Garantie abgedeckt. Terminalbeschreibung Abbildung 5-11 Terminal (1) DC-Eingangsklemme (2) Batterieklemme Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 50 Verwenden Sie die mit dem SUN2000 gelieferten positiven und negativen Staubli MC4 Metallklemmen und DC-Steckverbinder. Die Verwendung inkompatibler positiver und negativer Metallklemmen und DC-Steckverbinder kann schwerwiegende Folgen haben. Der verursachte Geräteschaden wird nicht von der Garantie abgedeckt. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 51 Wenn die Spannung größer als 1100 V DC ist, werden zu viele PV-Module gleich konfiguriert Schnur. Entfernen Sie einige PV-Module. • Wenn der PV-String mit einem Optimierer konfiguriert ist, überprüfen Sie die Kabelpolarität anhand der Kurzanleitung des intelligenten PV-Optimierers. Abbildung 5-13 Installieren von DC-Eingangsstromkabeln ----Ende Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 52: Entfernen Von Dc-Steckverbindern

    Sie die Anschlüsse entfernt haben. Zwischen dem SUN2000 und der Batterie kann ein Batterieschalter konfiguriert werden, um sicherzustellen, dass der SUN2000 sicher von der Batterie getrennt werden kann. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 53 Schritt 2 Stecken Sie die positiven und negativen Anschlüsse in die entsprechenden Batterieklemmen am SUN2000. NOTIZ Nachdem die positiven und negativen Anschlüsse eingerastet sind, ziehen Sie die Batteriekabel zurück, um sicherzustellen, dass sie sicher angeschlossen sind. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 54: Installieren Des Smart-Dongles

    Der 4G Smart Dongle muss vom Benutzer erworben werden. • WLAN-FE Smart Dongle (FE-Kommunikation) Es wird empfohlen, ein geschirmtes Cat 5e Outdoor-Netzwerkkabel (Außendurchmesser < 9 mm; Innenwiderstand ÿ 1,5 Ohm/10 m) und geschirmte RJ45-Stecker zu verwenden. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 55 Drücken Sie die SIM-Karte beim Herausnehmen nach innen, um sie auszuwerfen. • Achten Sie beim Wiedereinsetzen des Gehäuses des Smart Dongle darauf, dass die Schnalle wieder einrastet und ein Klickgeräusch zu hören ist. Abbildung 5-17 Installieren eines 4G Smart Dongle Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 56: Optional) Anschließen Des Signalkabels

    • Stellen Sie sicher, dass sich die Schutzschicht des Kabels innerhalb des Steckers befindet, dass überschüssige Kerndrähte von der Schutzschicht abgeschnitten werden, dass der freiliegende Kerndraht vollständig in das Kabelloch eingeführt wird und dass das Kabel sicher angeschlossen ist. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 57 485B1-1 RS485B, 485B1-2 RS485B, RS485- RS485- RS485 RS485 Signalanschluss am Signalanschluss am ffrn- ffrn- SmartLogger SmartLogger Signal– Signal– Erdungspunkt SPORT SPORT auf der Erdungspunkt Schirmschicht auf der Schirmschicht Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 58 Gewöhnt an Gewöhnt an Schnelle Abschaltung an den Verbindung DI1/DI2/DI3/ zum GND von Schnellabschalt- DI1/DI2/DI3/ DI-Signalanschluss anschließen oder dienen als Anschluss für das Signalkabel des NS- Schutzes. Netzwerkmodi • Smart Dongle- Netzwerk Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 59 Wechselrichter kann an die Batterie angeschlossen werden. (Der mit dem Smart Dongle verbundene Wechselrichter muss mit der Batterie verbunden sein.) • Wenn der SUN2000-(3KTL–10KTL)-M1 und SUN2000-(2KTL–6KTL)-L1 kaskadiert sind, a Maximal drei Wechselrichter können kaskadiert werden. • SmartLogger-Netzwerk Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 60: Anschließen Des Rs485-Kommunikationskabels (Wechselrichter-Kaskadierung)

    Reaktionsgeschwindigkeit des Systems zu gewährleisten, wird empfohlen, den Leistungsmesser zu verwenden an einen COM-Port angeschlossen. 5.7.1 Anschließen des RS485-Kommunikationskabels (Wechselrichter- Kaskadierung) Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 61: Anschließen Des Rs485-Kommunikationskabels (Smart Power Sensor)

    Schritt 2 Verbinden Sie den Stecker des Signalkabels mit dem COM-Anschluss. Abbildung 5-22 Sichern des Signalkabelsteckers ----Ende 5.7.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor) Kabelverbindung • Die folgende Abbildung zeigt die Kabelverbindungen zwischen dem Wechselrichter und dem Leistungsmesser DTSU666-H. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 62 Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 5 Elektrische Anschlüsse Benutzerhandbuch Abbildung 5-23 Dreiphasiger, dreiadriger Anschluss (Smart Dongle-Vernetzung) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 63 Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 5 Elektrische Anschlüsse Benutzerhandbuch Abbildung 5-24 Dreiphasiger, vieradriger Anschluss (Smart Dongle-Vernetzung) • Die folgende Abbildung zeigt die Kabelverbindungen zwischen Wechselrichter und Leistungsmesser DTSU666-HW und YDS60-80. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 64 Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 5 Elektrische Anschlüsse Benutzerhandbuch Abbildung 5-25 Dreiphasige, dreiadrige Direktverbindung (Smart Dongle- Vernetzung) Abbildung 5-26 Dreiphasige, vieradrige Direktverbindung (Smart Dongle- Vernetzung) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 65 Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 5 Elektrische Anschlüsse Benutzerhandbuch Abbildung 5-27 Dreiphasige, dreiadrige Direktverbindung (SmartLogger- Netzwerk) Abbildung 5-28 Dreiphasige, vieradrige Direktverbindung (SmartLogger-Netzwerk) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 66 Wählen Sie den Kabelverbindungsmodus: 0: Nr. 34 zeigt Dreiphasen-Vierleiter an. 1: Nr. 33 zeigt Dreiphasen-Dreileiter an. Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-29 Installation des Kabels Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 67: Anschließen Eines Rs485-Kommunikationskabels (Zwischen Einem Leistungsmesser Und Einer Batterie)

    Leistungsmesser und einer Batterie) Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-31 Installation des Kabels Schritt 2 Verbinden Sie den Stecker des Signalkabels mit dem COM-Anschluss. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 68: Anschließen Des Signalkabels

    5.7.4 Anschließen des Signalkabels für die Stromnetzplanung Kabelverbindung Die folgende Abbildung zeigt die Kabelverbindungen zwischen Wechselrichter und Rundsteuergerät. Abbildung 5-33 Kabelverbindung Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 69: Anschließen Eines Signalkabels An Die Smart Backup Box

    Schritt 2 Verbinden Sie das Signalkabel mit dem COM-Port. Abbildung 5-35 Sichern des Signalkabelsteckers ----Ende 5.7.5 Anschließen eines Signalkabels an die Smart Backup Box Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 70 Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 5 Elektrische Anschlüsse Benutzerhandbuch Abbildung 5-36 Installation des Kabels Schritt 2 Verbinden Sie den Stecker des Signalkabels mit dem COM-Anschluss. Abbildung 5-37 Sichern des Signalkabelsteckers ----Ende Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 71: Schutzsignalkabels

    Inbetriebnahmesystem an, wählen Sie Einstellungen > Funktionsparameter > Trockenkontaktfunktion und stellen Sie die Trockenkontaktfunktion auf NS-Schutz ein. Bild 5-38 Anschluss kaskadierter Wechselrichter an den NS-Schutzschalter Schritt 1 Verbinden Sie die Signalkabel der kaskadierten Wechselrichter mit den Signalkabelanschlüssen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 72: Remote-Shutdown Von Ns Protection Einstellen

    Wenn die NS-Schutzvorrichtung getrennt wird, beträgt die Spannung des AI1-Ports 0 V und der Wechselrichter wird heruntergefahren. Wenn das NS-Schutzgerät wieder angeschlossen wird, beträgt die Spannung des AI1-Ports 12 V und Sie müssen den Wechselrichter manuell starten. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 73 Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 5 Elektrische Anschlüsse Benutzerhandbuch Abbildung 5-41 Anschließen des SmartLoggers an den NS-Schutzschalter Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 74: Inbetriebnahme

    Signalkabel sind richtig und sicher angeschlossen. Unbenutzte Anschlüsse und Ports Unbenutzte Anschlüsse und Ports sind mit wasserdichten Kappen verschlossen. Installationsumgebung Der Installationsraum ist angemessen und die Installationsumgebung ist sauber und ordentlich. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 75: Einschalten Des Sun2000

    Schritt 6 Warten Sie etwa 1 Minute und beobachten Sie die LED-Anzeigen am SUN2000, um seinen Betriebsstatus zu überprüfen. Tabelle 6-2 Beschreibung der LED-Anzeige Status Kategorie Bedeutung LED1 LED2 N / A Laufanzeige Stetig grün Stetig grün Der SUN2000 arbeitet im netzgekoppelten Modus. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 76 Telefon mit dem SUN2000 verbunden ist): blinkt in langen Abständen grün.) Grünes Blinken in langen Abständen (1 s lang an und Das Mobiltelefon ist mit dem SUN2000 verbunden. dann 1 s lang aus) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 77 Status Bemerkungen Beschreibung Normal Der Smart Dongle ist nicht gesichert oder nicht eingeschaltet. Gelb Der Smart Dongle ist Bleiben Sie dran (blinkt grün gesichert und mit Strom versorgt und rot gleichzeitig) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 78 0,2 Verwaltungssystem s lang aus) über den Smart Dongle. • 4G-Smart-Dongle Tabelle 6-4 Anzeigebeschreibung Indikatoren Status Bemerkungen Beschreibung Normal Der Smart Dongle ist nicht gesichert oder nicht eingeschaltet. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 79 Kontakt. Überprüfen Sie, ob die SIM- Karte installiert ist oder guten Kontakt hat. Wenn nicht, installieren Sie die SIM-Karte oder entfernen Sie die SIM-Karte und legen Sie sie ein. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 80 – Prüfen Sie, ob der SUN2000 zum Smart Dongle passt. – Verbinden Sie den Smart Dongle mit einem anderen SUN2000. Überprüfen Sie, ob der Smart Dongle oder der USB-Port des SUN2000 defekt ist. ----Ende Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 81: Mensch-Maschine-Interaktion

    Sie das neueste Installationspaket herunter. Abbildung 7-1 Download-Modus • Methode 2: Suchen Sie in der Huawei AppGallery nach FusionSolar und laden Sie die herunter neustes Installationspaket. • Methode 3: Scannen Sie den folgenden QR-Code und laden Sie die neueste Installation herunter Paket.
  • Seite 82 Um mehrere Installateurkonten für ein Unternehmen zu erstellen, melden Sie sich bei der FusionSolar-App an und tippen Sie auf Benutzer hinzufügen , um ein Installateurkonto zu erstellen. Abbildung 7-4 Erstellen mehrerer Installateurkonten für dasselbe Unternehmen Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 83: Anlegen Einer Pv-Anlage Und Eines Benutzers

    Rahmen befinden. Stellen Sie sicher, dass jeder QR-Code innerhalb des Rahmens angebracht ist. • Einzelheiten zum physikalischen Aufbau intelligenter PV-Optimierer finden Sie unter . Sie FusionSolar -App Kurzanleitung können den QR-Code scannen, um die Kurzanleitung herunterzuladen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 84 Wählen Sie Layout, klicken Sie auf Zum Hochladen klicken und laden Sie das Foto der physischen Layoutvorlage hoch. Abbildung 7-7 Hochladen des physischen Layoutvorlagenfotos (WebUI) Schritt 2 Melden Sie sich bei https://intl.fusionsolar.huawei.com an, um auf die WebUI des zuzugreifen FusionSolar Intelligentes PV-Managementsystem. Klicken Sie auf der Startseite auf den Anlagennamen, um zur Anlagenseite zu gelangen.
  • Seite 85: Erkennung Der Trennung Des Optimierers

    Melden Sie sich bei der FusionSolar-App an, wählen Sie Geräteinbetriebnahme > Wartung > Optimizer- Unterbrechungserkennung, tippen Sie auf die Erkennungsschaltfläche, um die Optimizer- Unterbrechung zu erkennen, und beheben Sie den Fehler basierend auf dem Erkennungsergebnis. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 86: Parametereinstellungen

    7.2.1.1 Gittergebundene Punktsteuerung Funktion Begrenzt oder reduziert die Ausgangsleistung des PV-Stromsystems, um sicherzustellen, dass die Ausgangsleistung innerhalb der Leistungsabweichungsgrenze liegt. Verfahren Schritt 1 Wählen Sie auf dem Startbildschirm Leistungsanpassung > Rastergebundene Punktsteuerung. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 87 Wenn der Smart Dongle keine Zählerdaten erkennt oder die Kommunikation zwischen dem Smart Dongle und dem SUN2000 getrennt wird, liefert der Smart Dongle den Derating-Wert der Wirkleistung des SUN2000 in Prozent. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 88 Wenn der Smart Dongle keine Zählerdaten erkennt oder die Kommunikation zwischen dem Smart Dongle und dem SUN2000 getrennt wird, liefert der Smart Dongle den Derating-Wert der Wirkleistung des SUN2000 in Prozent. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 89 Intervall für eine einzelne Leistungsanpassungszeitraum Anti-Backfeeding-Einstellung. Hysterese der cfi die Totzone zum Einstellen die Ausgangsleistung des SUN2000. Wenn Leistungsregelung der Leistungsflcn innerhalb der Hysterese der Leistungssteuerung liegt, wird die Leistung nicht angepasst. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 90 Schwellenwert überschreitet, und bleibt in diesem Zustand für cfi-Zeit den Schwellenwert. • Der Standardwert ist 0. Dies Obere Einspeiseleistungsschwelle für Wechselrichterabschaltung (kW) parameter cfi die leistungsschwelle des netzanschlusspunktes zur auslösung der wechselrichterabschaltung. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 91: Scheinleistungsregelung Auf Der Ausgangsseite Des Wechselrichters

    Hinweis a: Dieser Parameter wird nur für den Grid-Code AS4777 unterstützt. ----Ende 7.2.1.2 Scheinleistungsregelung auf der Ausgangsseite des Wechselrichters Tippen Sie auf dem Startbildschirm auf Einstellungen > Leistungsanpassung , um die Wechselrichterparameter einzustellen. Abbildung 7-12 Scheinleistungsregelung Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 92: Voraussetzungen

    Wenn sich der Wechselrichter mit einer Batterie verbindet, fügen Sie die Batterie hinzu und stellen Sie die Batterieparameter ein. Hinzufügen einer Batterie Um einen Akku hinzuzufügen, wählen Sie Wartung > Untergeräteverwaltung auf dem Home Bildschirm. Abbildung 7-13 Hinzufügen einer Batterie Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 93 0 %–20 % (Wenn kein PV-Modul Ende der Entladung Stellen Sie die CFF- Entladekapazität ein. konfiguriert ist oder die Ladezustand (%) PV-Module 24 Stunden lang keine Spannung haben, beträgt der Mindestwert 15 Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 94: Kapazitätskontrolle

    • Die Kapazitätssteuerungsfunktion ist nicht verfügbar, wenn der Arbeitsmodus des Energiespeichers auf Vollständig ins Netz eingespeist eingestellt ist. • Wenn die Kapazitätssteuerung aktiviert wurde, müssen Sie zunächst die Kapazitätssteuerung deaktivieren und dann den Arbeitsmodus des Energiespeichers auf Vollständig ins Netz eingespeist einstellen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 95 Die Spitzenleistung wird basierend auf Strompreisen in ffrn [0.000, 1000.000] Spitzenleistung (kW) Zeitsegmenten berechnet. Es wird empfohlen, die Spitzenleistung bei hohen Strompreisen auf einen niedrigen Wert einzustellen. • Es sind maximal 14 Zeitsegmente erlaubt. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 96: Afci

    Funktion Wenn PV-Module oder Kabel nicht ordnungsgemäß angeschlossen oder beschädigt sind, können Lichtbögen auftreten, die dazu führen können, dass Huawei SUN2000s eine einzigartige Lichtbogenerkennung gemäß UL 1699B-2018 bieten, um die Sicherheit von Leben und Eigentum der Benutzer zu gewährleisten. Diese Funktion ist standardmäßig aktiviert. Der SUN2000 erkennt Lichtbögen automatisch.
  • Seite 97: Ips-Prüfung (Nur Für Italien Cei0-21 Grid Code)

    Schritt 2 Tippen Sie auf Start , um einen IPS-Test zu starten. Der SUN2000 erkennt maximale Spannung über 10 min (59.S1), maximale Überspannung (59.S2), minimale Unterspannung (27.S1), minimale Unterspannung (27.S2), maximale Überfrequenz (81.S1), maximale Überfrequenz (81.S1). .S2) und minimale Unterfrequenz (81.S1) und minimale Unterfrequenz (81.S2). Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 98 Der Standardschwellenwert für den Überfrequenzschutz beträgt 50,2 Hz und der Überfrequenz Standardschwellenwert für die Schutzzeit 0,1 s. (81.S1) Maximale Der Standardschwellenwert für den Überfrequenzschutz beträgt 51,5 Hz und der Überfrequenz Standardschwellenwert für die Schutzzeit 0,1 s. (81.S2) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 99: Smartlogger-Netzwerkszenario

    Sie in der oberen rechten Ecke des Bildschirms auf Verlaufsbericht , um den IPS-Prüfbericht anzuzeigen. ----Ende 7.3 SmartLogger-Netzwerkszenario Siehe die PV zu Pflanzen verbinden Huawei Hosting Cloud Kurzanleitung (Wechselrichter SmartLogger3000 RS485-Netzwerk) . Sie können den QR-Code scannen, um ihn zu erhalten Abbildung 7-19 SmartLogger3000 Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 100: Wartung

    Schritt 4 Wenn sich zwischen dem Wechselrichter und dem PV-String ein DC-Schalter befindet, schalten Sie den DC-Schalter aus. Schritt 5 (optional) Schalten Sie den Batterieschalter zwischen dem SUN2000 und den Batterien aus. ----Ende Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 101: Regelmäßige Wartung

    • Geringfügig: Einige Komponenten sind fehlerhaft, ohne dass die netzgebundene Stromversorgung gewährleistet ist Generation. • Warnung: Der SUN2000 funktioniert ordnungsgemäß. Die Ausgangsleistung nimmt ab oder etwas Berechtigungsfunktionen versagen aufgrund externer Faktoren. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 102 • Ursachen-ID 2 = PV2 Schalter aus und passen Sie die Anzahl der PV-Module im PV-String an. 2. Prüfen Sie, ob der PV-String verschattet ist. 3. Prüfen Sie, ob die Leerlaufspannung des PV-Strings anormal ist. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 103 Netzes über die mobile App, den SmartLogger oder das Netzwerkmanagementsystem (NMS) mit Zustimmung des örtlichen Stromnetzbetreibers. 3. Wenn der Alarm längere Zeit bestehen bleibt, überprüfen Sie die Verbindung zwischen dem AC- Trennschalter und dem Ausgangsstromkabel. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 104 überprüfen Sie die Verbindung des AC-Ausgangsstromkabels. 4. Wenn das AC-Ausgangsstromkabel korrekt angeschlossen ist, der Alarm jedoch weiterhin besteht und die Energieausbeute der PV-Anlage beeinträchtigt wird, wenden Sie sich an den örtlichen Energieversorger. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 105 Wenn nicht, wenden Sie sich an den örtlichen Energieversorger. Wenn ja, ändern Sie mit Zustimmung des örtlichen Stromversorgers den Schwellwert für den Unterfrequenzschutz des Netzes über die App, den SmartLogger oder das NMS. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 106 Betriebs verringert. wiederhergestellt, nachdem der Fehler RCFI ist 2. Wenn der Alarm bestehen bleibt oder längere Zeit andauert, überprüfen Sie, ob die Impedanz zwischen PV- String und Erde zu niedrig ist. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 107 Impedanz in einer bewölkten oder regnerischen Umgebung niedriger als die cfi-Schutzschwelle ist, melden Sie sich bei der App, SmartLogger oder NMS an und stellen Sie die Isolationswiderstands- Schutzschwelle ein . Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 108 1. Führen Sie erneut ein Upgrade durch. oder Das Upgrade wird nicht 2. Wenn das Upgrade mehrere fehlschlägt Versionskonflikt normal abgeschlossen. wenden Sie sich an Ihren Händler oder den technischen Support von Huawei. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 109 Spannung am Netzanschlusspunkt die obere Schwelle überschreitet, und die Zustimmung des örtlichen Energieversorgungsunternehmens eingeholt haben, ändern Sie die Überspannungsschutzschwellen. 3. Prüfen Sie, ob die Netzspitzenspannung die obere Schwelle überschreitet. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 110 1. Prüfen Sie, ob der Geräteausgang Ursache ID = 1/2 2077 ffgr Ausgangsüberlastung Wesentlich kurzgeschlossen ist. Der Ausgang ist überlastet oder kurzgeschlossen. 2. Prüfen Sie, ob das Gerät load cnfigrn überschreitet den Nennwert. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 111 Strings ist umgekehrt angeschlossen. • Ursachen-ID 6: • Ursachen-ID = 7 1. Prüfen Sie, ob die Die Einbauposition Anzahl in Reihe geschalteter Optimierer in der des Optimierers wurde geändert oder PV-Strings PV-Strings angeschlossen Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 112 3. Schalten Sie nach 5 Minuten den Batterieschalter, die AC- Ausgangsseite, den AC- Ausgangsschalter und den DC-Eingangsschalter ein. 4. Wenn der Alarm weiterhin besteht, wenden Sie sich an Ihren Händler oder den technischen Support von Huawei. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 113 Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 8 Wartung Benutzerhandbuch NOTIZ Wenden Sie sich an Ihren Händler oder den technischen Support von Huawei, wenn alle oben aufgeführten Fehlerbehebungsverfahren abgeschlossen sind und der Fehler weiterhin besteht. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 114: Handhabung Des Wechselrichters

    • Wenn das Originalverpackungsmaterial nicht verfügbar ist, legen Sie den SUN2000 in a geeigneten Karton und verschließen Sie diesen ordnungsgemäß. 9.3 Entsorgung des SUN2000 Wenn die Lebensdauer des SUN2000 abgelaufen ist, entsorgen Sie ihn gemäß den örtlichen Entsorgungsvorschriften für Elektroschrott. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 115: Technik

    6KTL-M1 8KTL-M1 10KTL-M1 Maximale 1100 V Eingangsspannunga Maximaler 11 A/13,5 A (abhängig vom Typenschild) Eingangsstrom (pro MPPT) Maximaler 15 A/19,5 A (abhängig vom Typenschild) Kurzschlussstrom (per MPPT) Minimale 200 V Anlaufspannung Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 116 5500 VA 6600VA 8800VA 11.000 VA Scheinleistung Maximale 3300 W 4400 W 5500 W 6600 W 8800 W 11.000 W Wirkleistung (cosÿ = 1) 220 V/380 V, 230 V/400 V, 3W+N+PE Nennausgangsspannung Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 117 (THD) AC THDi Ausgabe (ff-Raster) Technisch SUN2000- SUN2000- SUN2000- SUN2000- SUN2000-8 SUN2000- 3KTL-M1 4KTL-M1 5KTL-M1 6KTL-M1 KTL-M1 10KTL-M1 Maximal 3000VA 3300VA 3300VA 3300VA 3300VA 3300VA Scheinleistung Spitzenscheinleistung 110 %, 10 Sek Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 118 Gleichtakt: 5 kA; ffrn-Modus: 5 kA Überspannungsschutz Unterstützt Isolationswiderstandserkennung Restwert Unterstützt Stromüberwachung (RCMU) AFCI Unterstützt Sichere Abschaltung Unterstützt des PV- Moduls, Optimierer Unterstützt PID-Reparatur Aktive Anti- Islanding- Methode Schutzklasse ÿ PV- und AC-Anschluss DVCC DVCA Kommunikationsanschluss Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 119: Anzeige Und Kommunikation

    4000 m (reduziert, wenn die Höhe über 3000 m liegt) Betriebshöhe –40 °C bis +70 °C Lagertemperatur Luftfeuchtigkeit 5–95 % relative Luftfeuchtigkeit (nicht kondensierend) bei Lagerung Eingangsklemme Staubli MC4 Wasserdichter Schnellanschluss Ausgangsklemme Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 120: Technischer Optimierer

    ÿ 20 dBm EIRP Leistung 10.2 Technischer Optimierer Technisch SUN2000-450W-P Maximaler Wirkungsgrad 99,5 % 99,0 % Europäisch gewichtetes fficnc Eingang Technisch SUN2000-450W-P Bewertetes PV-Modul 450 W Leistung Maximale PV- 472,5 W Modulleistung Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 121: Gemeinsame Parameter

    Abmessungen (B x H x Reingewicht ÿ 550 g Staubli MC4 DC-Eingangs- und -Ausgangsklemmen –40 °C bis +85 °C Betriebstemperatur –40 °C bis +70 °C Lagertemperatur Betriebsfeuchtigkeit 0–100 % relative Luftfeuchtigkeit Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 122 • Installation des PV-Modulrahmens Long-String-Design (Full Optimizer Technisches SUN2000-3 SUN2000-4 SUN2000-5 SUN2000-6 SUN2000-8 SUN2000-1 KTL-M1 KTL-M1 KTL-M1 KTL-M1 KTL-M1 0KTL-M1 Minimale Optimiereranzahl pro Zeichenfolge Maximale Optimiereranzahl pro Zeichenfolge Maximal 10.000 W Gleichstromleistung pro String Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 123: Ein Grid-Code

    C10/11 Stromnetz Belgien IEC61727 IEC 61727 Netzgebundenes Niederspannungsnetz (50Hz) Reserviert Benutzerdefiniert (50 Hz) Reserviert Benutzerdefiniert (60 Hz) TAI-PEA Thailand netzgekoppeltes Standard- Stromnetz TAI-MEA Thailand netzgekoppeltes Standard- Stromnetz EN50438-TR NS-Stromnetzcode der Türkei Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 124 Stromnetz Australien AUSTRALIEN-AS4777_B-LV230 Stromnetz Australien AUSTRALIEN-AS4777_C-LV230 Stromnetz Australien AUSTRALIA-AS4777_NZ-LV230 Stromnetz Australien EN50549-PL Polen CEI0-21 Italien Niederspannungsnetz Schweiz SCHWEIZ-NA/EEA:2020- LV230 DENMARK-EN50549-DK1-LV230 Dänemark Stromnetz DENMARK-EN50549-DK2-LV230 Stromnetz Dänemark Pakistan Pakistan 39 OMAN Oman Niederspannungsnetz Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 125: B Geräteinbetriebnahme

    Schritt 1 Greifen Sie auf den Bildschirm „Inbetriebnahme des Geräts“ zu . Abbildung B-1 Methode 1: vor der Anmeldung (nicht mit dem Internet verbunden) Abbildung B-2 Methode 2: nach Anmeldung (mit dem Internet verbunden) Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 126 Verschlüsselungsmodi schwerwiegende Sicherheitsmängel aufweisen. Wenn der Zugriff im WEP- Modus fehlschlägt, melden Sie sich am Router an und ändern Sie den Verschlüsselungsmodus des Routers auf WPA2 oder WPA/WPA2. Abbildung B-3 Schnelleinstellungen Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 127 PV-Anlage. • Wenn Sie zum ersten Mal auf den Bildschirm „ Geräteinbetriebnahme “ des SUN2000 zugreifen, müssen Sie das Anmeldekennwort manuell festlegen, da der SUN2000 kein anfängliches Anmeldekennwort hat. ----Ende Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 128: C Passwort Zurücksetzen

    2. Ermitteln Sie den anfänglichen WLAN-Hotspot-Namen (SSID) und das anfängliche Passwort (PSW) vom Etikett an der Seite des SUN2000 und stellen Sie eine Verbindung zur App her. 3. Legen Sie auf dem Anmeldebildschirm ein neues Anmeldekennwort fest und melden Sie sich bei der App an. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 129 • Einstellen der Verwaltungssystemparameter Melden Sie sich bei der FusionSolar-App an, wählen Sie Geräteinbetriebnahme > Einstellungen > Kommunikation und > Verwaltungssystem , um die Verwaltungssystemparameter festzulegen. Abbildung C-3 Einstellen der Verwaltungssystemparameter Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 130 Sie sich bei der FusionSolar-App an, wählen Sie Device Commissioning > Settings > Communication > WLAN-Einstellungen des Wechselrichters und setzen Sie die zurück WLAN password. Abbildung C-4 Zurücksetzen des WLAN-Passworts ----Ende Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 131: D Schnellabschaltung

    Schalters auf der DC-Seite des SUN2000 löst kein schnelles Herunterfahren aus. Der PV-String kann unter Spannung stehen.) • Methode 4: Wenn AFCI aktiviert ist, erkennt der Wechselrichter automatisch Störlichtbögen und löst eine schnelle Abschaltung aus. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 132: E Isolationswiderstandsfehler Lokalisieren

    App Geräteinbetriebnahme > Wartung > Wechselrichter EIN/AUS und senden Sie einen Abschaltbefehl. Stellen Sie den DC-Schalter auf OFF und fahren Sie mit Schritt 2 fort, um einen weiteren PV-String zur Überprüfung an den Solarwechselrichter anzuschließen. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 133 PV-Strings zu prüfen. Gehen Sie dann Schritt – Wenn der Alarm „Niedriger Isolationswiderstand“ eine Minute nach dem Anlegen des Gleichstroms immer noch gemeldet wird, fahren Sie mit Schritt 5 fort. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 134 Batterieschalter ein. Stellen Sie den DC-Schalter auf ON. Wenn der Status des Solarwechselrichters Shutdown: Command lautet, wählen Sie Device Commissioning > Maintenance > Inverter ON/OFF in der App und senden Sie einen Startbefehl. ----Ende Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 135: F Ki-Energiemanagement-Assistent (Emma)

    • Nur Eigentümer haben die Berechtigung, die EMMA-Funktion zu aktivieren. Nach der Emma Funktion aktiviert ist, können Eigentümer und Installateure die relevanten Ertrags- und Energieprognosen und -analysen anzeigen. • Einzelheiten finden Sie in den Benutzerhandbüchern des FusionSolar Smart PV Management Systems und FusionSolar-App. Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
  • Seite 136: Akronyme Und Abkürzungen

    Machine Translated by Google SUN2000-(3KTL-10KTL)-M1 Benutzerhandbuch G Akronyme und Abkürzungen Akronyme und Abkürzungen Leuchtdiode maximaler Leistungspunkt MPPT Maximum-Power-Point- Tracking Photovoltaik Ausgabe 09 (2022-10-10) Urheberrecht © Huawei Technologies Co., Ltd.
