(Optional) Installieren des Signalkabels

• Nicht alle Wechselrichter-Modelle werden mit dem Signalkabelsteckverbinder geliefert.
• Trennen Sie das Signalkabel bei der Verlegung vom Stromkabel und halten Sie es von starken
Störquellen fern, um starke Kommunikationsstörungen zu vermeiden.
• Stellen Sie sicher, dass sich der Schutzmantel des Kabels im Steckverbinder befindet,
überschüssige Adern vom Schutzmantel abgeschnitten sind, dass die freiliegende Ader
vollständig in die Kabelöffnung eingeführt ist und dass das Kabel sicher angeschlossen ist.
• Wenn der Smart Dongle konfiguriert ist, empfiehlt es sich, den Smart Dongle zu installieren,
bevor Sie das Signalkabel anschließen.

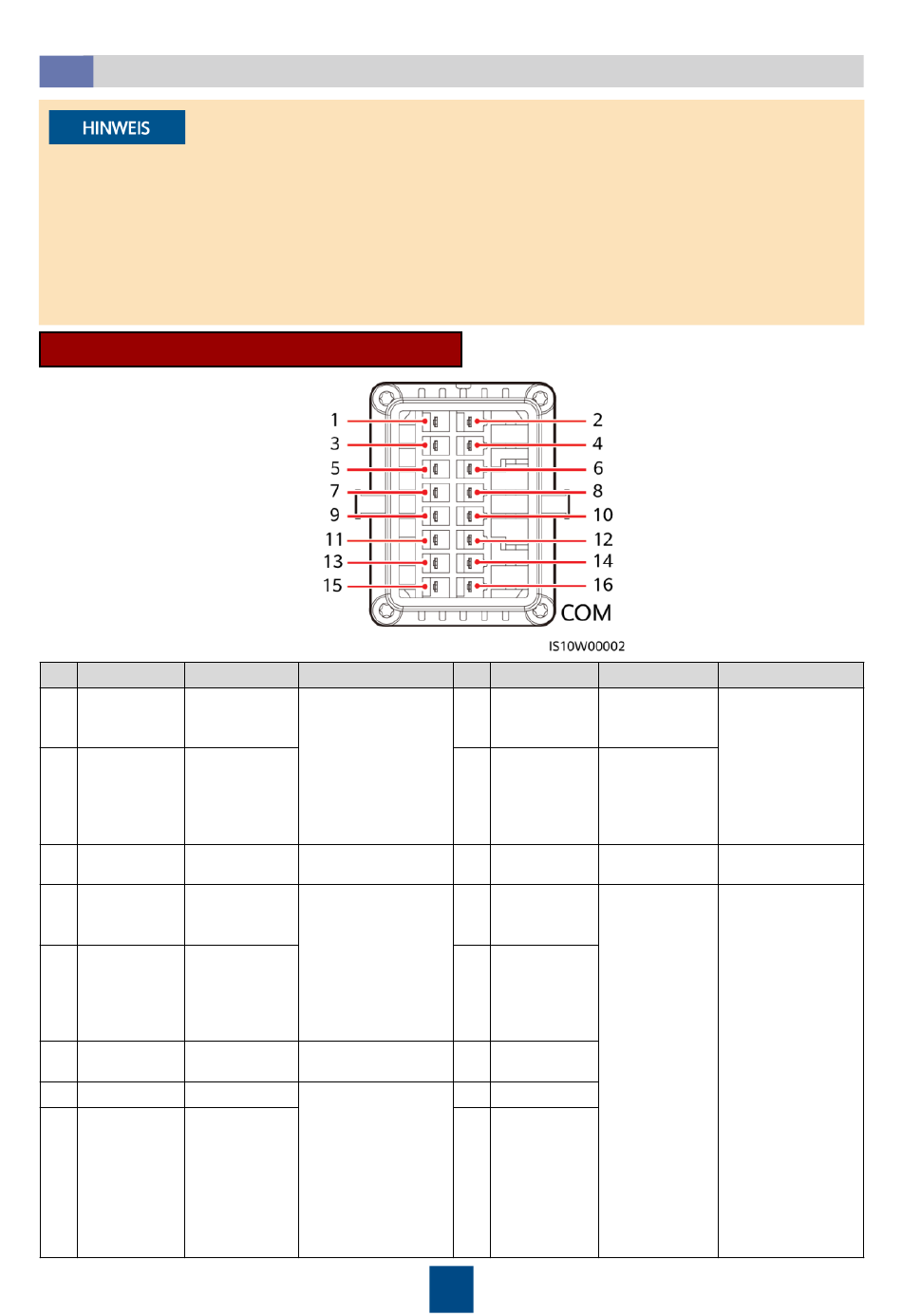

Pin-Belegung des Kommunikationsports

Pin Benennung Funktion
1 485A1-1
RS485-
Differenzial-
signal +
3 485B1-1
RS485
Differenzial-
signal –
5 PE
Masse-
Abschirmung
7 485A2
RS485-
Differenzial-
signal +
9 485B2
RS485
Differenzial-
signal –
11 Nicht
Nicht
zutreffend zutreffend
13 GND
GND
15 DIN5
Signal für
schnelles
Herunter-
fahren +
Beschreibung Pin Benennung Funktion
Zum Kaskadieren 2
von
Wechselrichtern
oder zum
4
Verbinden mit
dem RS485-
Signalanschluss
des SmartLogger
6
Nicht zutreffend
Wird zum 8
Anschluss an
einen RS485-
Signalanschluss
10
an einem Smart
Power Sensor zur
Exportbegrenzung
verwendet
12
Nicht zutreffend
14 DIN4
Wird genutzt zum
Verbinden des DI-
16
Signalanschlusses
zum schnellen
Herunterfahren
oder dient als
Port für das
Signalkabel des
NS-Schutzes.
11
485A1-2
RS485-
Differenzial-
signal +
485B1-2
RS485
Differenzial-
signal –
PE
Masse-
Abschirmung
Potenzialfreie
DIN1 Kontakt-
schnittstelle
für die
Netzplanung
DIN2
DIN3
GND
Beschreibung
Zum
Kaskadieren von
Wechselrichtern
oder zum
Verbinden mit
dem RS485-
Signalanschluss
des SmartLogger
Nicht zutreffend
Nicht zutreffend
