SUN2000-(8KTL-20KTL)-M2
Benutzerhandbuch

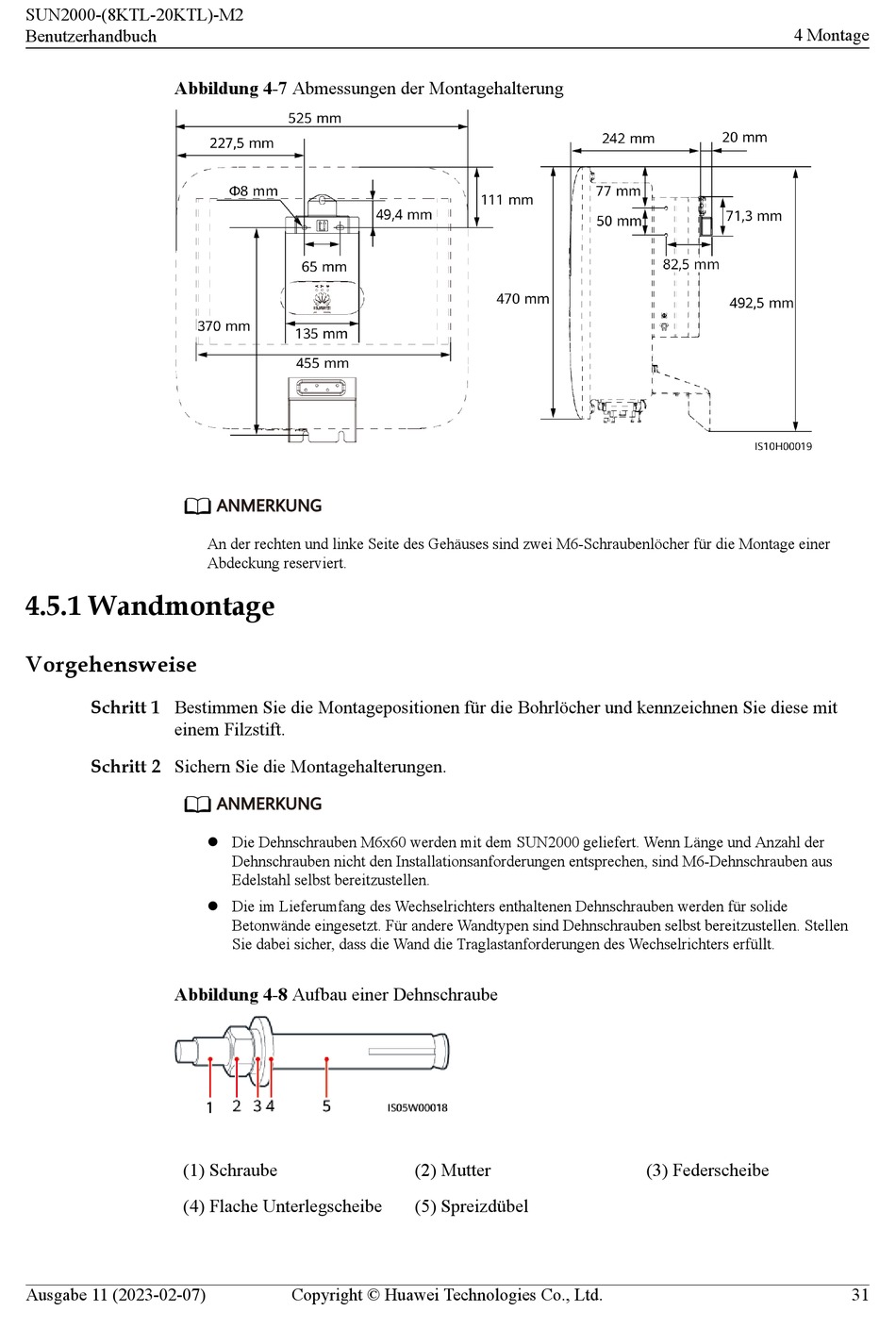

Abbildung 4-7 Abmessungen der Montagehalterung

4.5.1 Wandmontage

Vorgehensweise

Schritt 1 Bestimmen Sie die Montagepositionen für die Bohrlöcher und kennzeichnen Sie diese mit
einem Filzstift.
Schritt 2 Sichern Sie die Montagehalterungen.
Abbildung 4-8 Aufbau einer Dehnschraube
(1) Schraube
(4) Flache Unterlegscheibe
Ausgabe 11 (2023-02-07)
ANMERKUNG
An der rechten und linke Seite des Gehäuses sind zwei M6-Schraubenlöcher für die Montage einer
Abdeckung reserviert.
ANMERKUNG
l Die Dehnschrauben M6x60 werden mit dem SUN2000 geliefert. Wenn Länge und Anzahl der
Dehnschrauben nicht den Installationsanforderungen entsprechen, sind M6-Dehnschrauben aus
Edelstahl selbst bereitzustellen.
l Die im Lieferumfang des Wechselrichters enthaltenen Dehnschrauben werden für solide
Betonwände eingesetzt. Für andere Wandtypen sind Dehnschrauben selbst bereitzustellen. Stellen
Sie dabei sicher, dass die Wand die Traglastanforderungen des Wechselrichters erfüllt.
Copyright © Huawei Technologies Co., Ltd.
(2) Mutter
(5) Spreizdübel
4 Montage
(3) Federscheibe
