SUN2000-(8KTL-20KTL)-M2
Benutzerhandbuch
Abbildung 5-21 Sichern des Signalkabelanschlusses
----Ende
5.7.2 Anschließen des RS485-Kommunikationskabels (Smart
Power Sensor)
Kabelverbindung
l

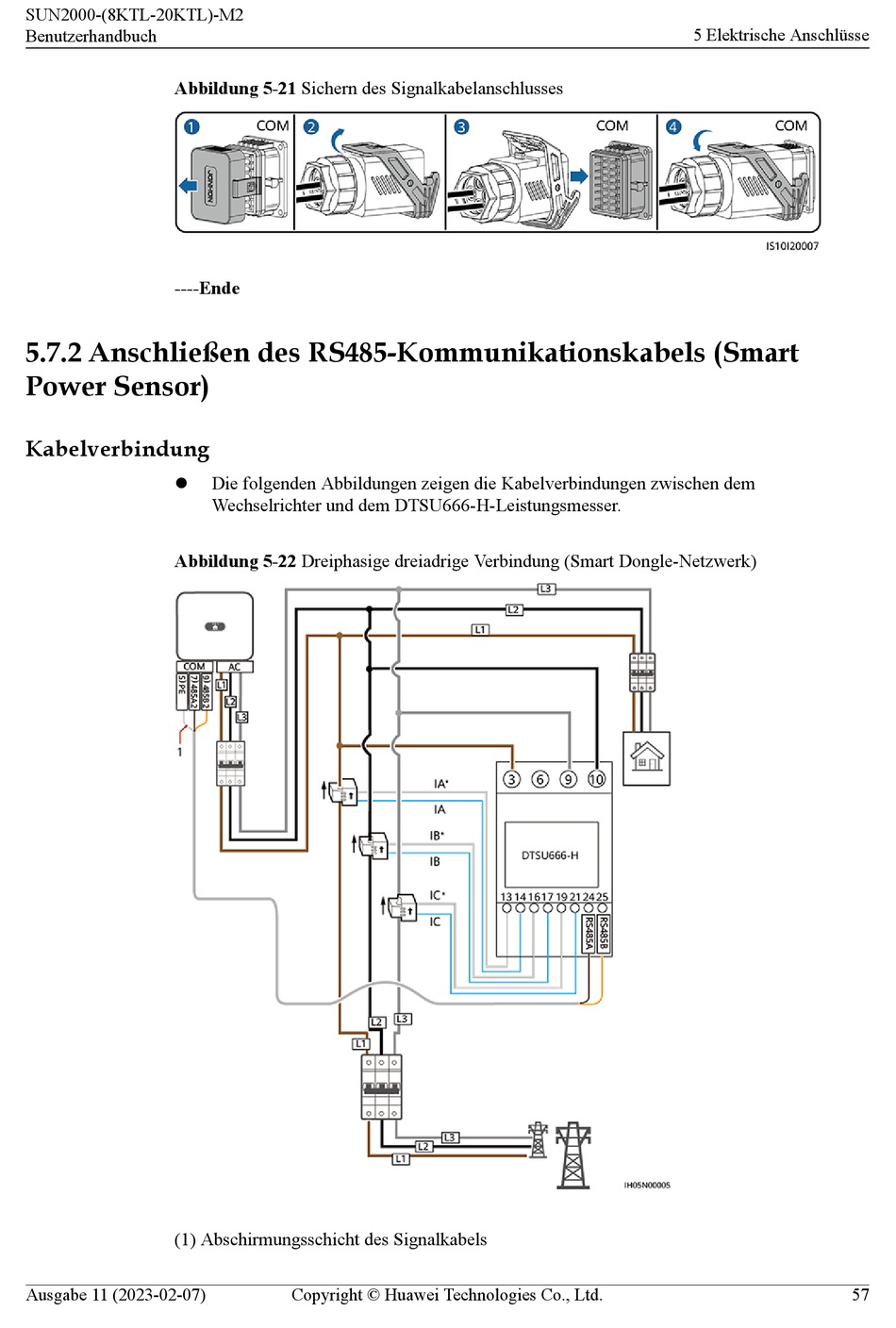

Abbildung 5-22 Dreiphasige dreiadrige Verbindung (Smart Dongle-Netzwerk)
(1) Abschirmungsschicht des Signalkabels
Ausgabe 11 (2023-02-07)
Die folgenden Abbildungen zeigen die Kabelverbindungen zwischen dem
Wechselrichter und dem DTSU666-H-Leistungsmesser.
Copyright © Huawei Technologies Co., Ltd.
5 Elektrische Anschlüsse
57
