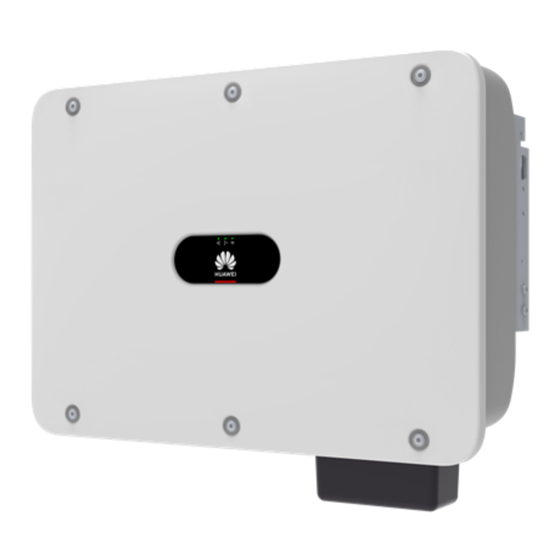

SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-
M3
Benutzerhandbuch
Ausgabe
11
Datum
2023-01-10
HUAWEI TECHNOLOGIES CO., LTD.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000-M3

Inhaltszusammenfassung für Huawei SUN2000-M3

  • Seite 1 SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)- Benutzerhandbuch Ausgabe Datum 2023-01-10 HUAWEI TECHNOLOGIES CO., LTD.

  • Seite 2: Zur Beachtung

    Copyright © Huawei Technologies Co., Ltd. 2023. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Huawei Technologies Co., Ltd. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden. Warenzeichen und Genehmigungen und andere Huawei-Warenzeichen sind Warenzeichen von Huawei Technologies Co., Ltd.

  • Seite 3: Über Dieses Dokument

    Zeigt eine mögliche Gefahrensituation an, die zu Sachschäden, Datenverlust, Leistungsminderung oder unerwarteten Folgen führen kann, wenn sie nicht vermieden wird. Ein HINWEIS wird verwendet, um Praktiken anzusprechen, die nicht im Zusammenhang mit Personenschäden stehen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 4: Änderungsverlauf

    Ausgabe 09 (30.06.2022) 5.2 Vorbereiten der Kabel wurde aktualisiert. 5.5 Anschließen des DC-Eingangsstromkabels wurde aktualisiert. 5.7.1 Kommunikationsmodi wurde aktualisiert. 7 Mensch-Maschine-Interaktion wurde aktualisiert. 7.1.3 SmartLogger-Netzwerkaufbau-Szenario wurde aktualisiert. 8.3 Fehlerbehebung wurde aktualisiert. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 5 10 Technische Vorgaben wurde aktualisiert. Ausgabe 03 (05.04.2021) 2.1 Überblick wurde aktualisiert. 5.2 Vorbereiten der Kabel wurde aktualisiert. 5.5 Anschließen des DC-Eingangsstromkabels wurde aktualisiert. 10 Technische Vorgaben wurde aktualisiert. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 6 5.2 Vorbereiten der Kabel wurde aktualisiert. 5.7.1 Kommunikationsmodi wurde aktualisiert. 10 Technische Vorgaben wurde aktualisiert. Ausgabe 01 (15.10.2020) Bei dieser Ausgabe handelt es sich um die erste offizielle Veröffentlichung. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 7: Inhaltsverzeichnis

    5.1 Sicherheitsmaßnahmen..............................34 5.2 Vorbereiten der Kabel..............................35 5.3 Anschließen des PE-Kabels............................38 5.4 Anschließen des AC-Ausgangsstromkabels......................... 40 5.5 Anschließen des DC-Eingangsstromkabels........................45 5.6 (Optional) Anschließen des Smart Dongle........................48 5.7 Anschließen des Signalkabels............................50 Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 8 B Inbetriebnahme des Geräts.....................102 C Integrierte PID-Rückgewinnung...................104 D Schnelles Herunterfahren.......................106 E Zurücksetzen des Passworts....................107 F Festlegen der Planungsparameter für potentialfreie Kontakte........109 G AFCI............................110 H Intelligente I-V-Kennlinien-Diagnose.................112 I Kontaktinformationen......................113 Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 9 SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)- Benutzerhandbuch Inhaltsverzeichnis J Kurzwörter und Abkürzungen....................115 Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd. viii...

  • Seite 10: Sicherheitshinweise

    Taifune, Wirbelstürme, Tornados und andere extreme Wetterbedingungen beschädigt. Das Gerät wird außerhalb der in diesem Dokument angegebenen Bedingungen betrieben. Das Gerät wird in Umständen installiert oder verwendet, die nicht den internationalen, nationalen oder regionalen Standards entsprechen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 11: Persönliche Sicherheit

    Ringe und Halsketten, um Stromschläge zu vermeiden. GEF AHR Verwenden Sie während der Vorgänge spezielle isolierte Werkzeuge, um Stromschläge oder Kurzschlüsse zu vermeiden. Die dielektrische Spannungsfestigkeit muss den örtlichen Gesetzen, Vorschriften, Normen und Spezifikationen entsprechen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 12: Allgemeine Anforderungen

    – Fachleute: Personal, das mit den Arbeitsprinzipien und der Gerätestruktur vertraut ist, im Betrieb des Geräts geschult oder erfahren ist und die Quellen und das Ausmaß verschiedener potenzieller Gefahren bei der Installation, dem Betrieb und der Wartung des Geräts kennt Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 13: Electrical Safety

    Geräteschäden, Leistungsabfall, Stromausfällen oder Personenschäden kommen. W ARNUNG Installieren Sie das Erdungskabel bei Geräten zuerst, die geerdet werden müssen, wenn Sie das Gerät installieren, und entfernen Sie das Erdungskabel zuletzt, wenn Sie das Gerät entfernen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 14 Schalten Sie vor der Wartung einer nachgeschalteten elektrischen Geräteversorgung oder eines Stromverteilungsgeräts den Ausgangsschalter seiner Stromversorgungsausrüstung aus. Bringen Sie während der Wartung der Geräte „Nicht einschalten"-Aufkleber sowie Warnschilder in der Nähe der vor- und nachgeschalteten Schalter oder Leistungsschalter Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 15 Anforderungen entspricht. Wenn Sie Kabel verlegen, lassen Sie zwischen den Kabeln und wärmeerzeugenden Komponenten oder Bereichen einen Abstand von mindestens 30 mm. Dadurch wird eine Verschlechterung oder Beschädigung der Kabelisolierschicht verhindert. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 16: Umweltanforderungen

    Führen Sie die Installation und die Bedienung des Geräts gemäß den technischen Spezifikationen. Andernfalls werden seine Leistung und Sicherheit beeinträchtigt. Installieren, verwenden oder betreiben Sie keine für den Außenbereich vorgesehenen Geräte und Kabel (einschließlich, aber nicht beschränkt auf das Bewegen von Geräten, Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 17: Mechanische Sicherheit

    Organisation geprüft wurden. Verwenden Sie keine Werkzeuge, die Kratzspuren aufweisen oder die Prüfung nicht bestanden haben oder deren Gültigkeitsdauer für die Prüfung abgelaufen ist. Stellen Sie sicher, dass die Werkzeuge sicher und nicht überlastet sind. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 18 Ort, passen Sie die Position Ihrer Handflächen an und heben Sie ihn dann an. Bewegen Sie einen schweren Gegenstand stabil mit ausgeglichener Kraft bei einer gleichmäßigen und niedrigen Geschwindigkeit. Stellen Sie den Gegenstand stabil und Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 19: Verwenden Von Leitern

    Achten Sie bei Verwendung einer Stehleiter darauf, dass die Zugseile gesichert sind. Wenn eine Anlegeleiter verwendet wird, beträgt der empfohlene Winkel der Leiter zum Boden 75 Grad, wie in der folgenden Abbildung gezeigt. Zur Messung des Winkels kann ein Winkel verwendet werden. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 20 Stehen Sie während des Hebens nicht unter dem Kran oder den angehobenen Gegenständen oder gehen Sie nicht darunter. Lassen Sie Stahlseile und Hebezeuge nicht nachschleppen und lassen Sie angehobene Gegenstände nicht gegen harte Objekte stoßen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 21 Um Kurzschlüsse oder andere Risiken zu vermeiden, bohren Sie keine Löcher in erdverlegte Rohre oder Kabel. Schützen Sie das Gerät beim Bohren vor Spänen. Entfernen Sie nach dem Bohren alle Späne. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 22: Überblick

    SUN2000-30KTL-M3 SUN2000-36KTL-M3 SUN2000-40KTL-M3 ANMERKUNG SUN2000-20KTL-M3 unterstützt Stromnetze mit 220 V (Netzspannung). Abbildung 2-1 Modellbeschreibung (SUN2000-30KTL-M3 als Beispiel) Tabelle 2-1 Modellbeschreibung Bedeutung Wert Name der Serie SUN2000: dreiphasiger, netzgebundener Wechselrichter für PV-Strings Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 23: Netzanwendung

    Abbildung 2-2 Netzwerkanwendung – Szenario mit einem einzelnen Wechselrichter (1) PV-String (2) SUN2000 (3) Wechselstromverteiler- einheit (4) Isoliertransformator (5) Stromnetz Unterstützte Stromnetze Der SUN2000 unterstützt TN-S-, TN-C-, TN-C-S-, TT- und IT-Stromnetze. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 24: Beschreibung Des Geräts

    SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)- 2 Überblick Benutzerhandbuch Abbildung 2-3 Stromnetze 2.2 Beschreibung des Geräts Abbildung 2-4 Beschreibung des Geräts Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 25: Beschreibung Der Aufkleber

    Es dauert 5 Minuten, bis sich der SUN2000 auf eine sichere Spannung entladen hat. Warnung vor Berühren Sie einen Verbrennung laufenden SUN2000 nicht, da er am Gestell hohe Temperaturen erzeugt. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 26 Position für den Anschluss des PE-Kabels Betriebswarnung Entfernen Sie den DC- Eingangssteckverbinder oder den AC- Ausgangssteckverbinder nicht bei laufendem Betrieb. Gewichtsbeschriftung Der SUN2000 ist schwer und muss von drei Personen getragen werden. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 27: Funktionsprinzipien

    Ein SUN2000 kann eine Verbindung zu maximal acht PV-Strings herstellen und hat vier MPPT-Stromkreise im Inneren. Jeder MPPT-Stromkreis verfolgt den maximaler Leistungspunkt (Maximum Power Point) von zwei PV-Strings. Der SUN2000 wandelt Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 28: Arbeitsmodi

    Gleichstrom über einen Wechselrichter-Schaltkreis in einphasigen Wechselstrom um. Überspannungsschutz wird sowohl auf Gleichstrom- als auch auf Wechselstromseite unterstützt. Abbildung 2-5 Schaltplan 2.4.2 Arbeitsmodi Der SUN2000 funktioniert im Standby-, Betriebs- oder Herunterfahr-Modus. Abbildung 2-6 Arbeitsmodi Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 29 Im Standby- oder Betriebsmodus wechselt der SUN2000 in den Herunterfahrmodus, nachdem ein Fehler oder ein Herunterfahrbefehl erkannt wurde. l Im Herunterfahrmodus wechselt der SUN2000 in den Standby-Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 30: Lagerung Des Sun2000

    Monate). Sollten Bissspuren von Nagetieren auf den Verpackungsmaterialien gefunden werden, tauschen Sie die Verpackungsmaterialien umgehend aus. Wenn der SUN2000 mehr als zwei Jahre gelagert wurde, muss er vor der Inbetriebnahme von Fachpersonal überprüft und getestet werden. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 31: Montage

    Komponenten intakt sind und der Lieferumfang vollständig ist. Wenden Sie sich bei Schäden oder fehlenden Komponenten an Ihren Lieferanten. ANMERKUNG Nähere Einzelheiten zur Anzahl der gelieferten Komponenten finden Sie in der Packing List im Verpackungskarton. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 32: Toolvorbereitung

    Drehmomentschlüssel und Ф16-mm-Bohrerbit) schlüssel Seitenschneider Abisolierzange Drehmoment-Schraubendreher Gummihammer Universalmesser Kabelschneider Crimpzange (Modell: PV- Gabelschlüssel (Modell: PV-MS- Kabelbinder CZM-22100) HZ oder PV-MS Gabelschlüssel) Staubsauger Multimeter (Gleichspannungs- Filzstift messbereich ≥ 1100 V DC) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 33: Auswählen Einer Montageposition

    Jäten der Boden unter ihnen mit Zement oder Kies befestigt werden (empfohlene Fläche: 3 m x 2,5 m). Montieren Sie den SUN2000 nicht an einem Ort, der für Kinder zugänglich ist. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 34: Anforderungen An Die Montagestruktur

    Montieren Sie den SUN2000 vertikal oder mit einer maximalen Neigung von 15 Grad, um eine angemessene Wärmeableitung zu ermöglichen. Montieren Sie den SUN2000 nicht in einer nach vorne, sehr stark nach hinten oder seitlich geneigten oder horizontalen oder umgekehrten Position. Abbildung 4-1 Montagewinkel Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 35: Anforderungen An Die Montageabstände

    Wenn mehrere Einheiten des SUN2000 zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfügung steht; wenn nicht genügend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Eine gestapelte Montage wird nicht empfohlen. Abbildung 4-3 Horizontale Montage (empfohlen) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 36 SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)- 4 Montage Benutzerhandbuch Abbildung 4-4 Zweistufige Dreiecksmontage (empfohlen) Abbildung 4-5 Dreistufige Dreiecksmontage (nicht empfohlen) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 37: Transportieren Des Sun2000

    Die Montagediagramme dienen nur der Referenz und sind für das Szenario mit kaskadierenden SUN2000 nicht relevant. 4.4 Transportieren des SUN2000 Vorgehensweise Schritt 1 Heben Sie den SUN2000 aus der Verpackung und bringen Sie ihn in die angegebene Montageposition. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 38: Anbringen Der Montagehalterung

    Entfernen Sie vor dem Montieren der Montagehalterung den Sicherheits-Torx-Schlüssel und legen Sie ihn beiseite. Abbildung 4-9 Position zur Befestigung des Sicherheits-Torx-Schlüssels (1) Sicherheits-Torx-Schlüssel Abbildung 4-10 zeigt die Abmessungen der Montagelöcher für den SUN2000. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 39: Trägermontage

    Abbildung 4-10 Abmessungen der Montagehalterung 4.5.1 Trägermontage Vorgehensweise Schritt 1 Befestigen Sie die Montagehalterung. Abbildung 4-11 Sichern der Montagehalterung ANMERKUNG Es wird geraten, die Bohrlochstellen durch Auftragen von Rostschutzfarbe zu schützen. ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 40: Wandmontage

    Nach dem Entfernen der Schraube, der Federscheibe und der flachen Unterlegscheibe nivellieren Sie den vorderen Teil des Spreizmantels mit der Betonmauer. Anderenfalls wird die Montagehalterung nicht fest an der Betonwand montiert. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 41: Montage Eines Sun2000

    Australien gemäß den im Land geltenden Standards. Die Sicherungsschraube des DC-Schalters ist im Lieferumfang des SUN2000 enthalten. Abbildung 4-14 Montieren der Sicherungsschraube für den DC-Schalter Schritt 2 Montieren Sie den SUN2000 auf die Montagehalterung. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 42 Abbildung 4-15 Montage eines SUN2000 Schritt 3 Ziehen Sie die Mutter an beiden Seiten des SUN2000 fest. Abbildung 4-16 Die Mutter festziehen HINWEIS Befestigen Sie die Schrauben an den Seiten, bevor Sie Kabel anschließen. ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 43: Elektrische Anschlüsse

    Beim Anklemmen von Kabeln ist jederzeit geeignete persönliche Schutzkleidung zu tragen. l Um einen schlechten Kabelkontakt aufgrund einer Überbeanspruchung zu vermeiden, wird empfohlen, die Kabel aufzuwickeln und dann an die entsprechenden Ports anzuschließen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 44: Vorbereiten Der Kabel

    Tabelle 5-1 Komponenten Komponente Beschreibung Quelle PV-String l Ein PV-String besteht aus PV- Von Anwendern Modulen, die in Reihe verbunden vorbereitet sind. l An den SUN2000 können maximal acht PV-Strings angeschlossen werden. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 45 Wählen Sie ggf. ein geeignetes Modell Von Huawei gekauft aus. (Optional) MERC-1300W-P, MERC-1100W-P, Von Huawei gekauft Smart PV- SUN2000-600W-P, SUN2000-450W- Optimierer P2, SUN2000-450W-P. HINWEIS Die Kabelspezifikationen müssen den vor Ort geltenden Standards entsprechen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 46: Empfohlene Spezifikationen

    5 x 50 werden nicht unterstützt. HINWEIS Wird der SUN2000 zusammen mit einem Optimierer verwendet, dann verlegen Sie die AC- und DC-Stromkabel voneinander getrennt, um Interferenzen mit der Kommunikation des Optimierers zu vermeiden. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 47: Anschließen Des Pe-Kabels

    Litzen vollständig umgeben. Die Litzen müssen engen Kontakt zum Kabelschuh haben. l Umwickeln Sie den unisolierten Crimpbereich mit Wärmeschrumpfschlauch oder PVC- Isolierband. Der Wärmeschrumpfschlauch dient als Beispiel. l Wenn Sie eine Heißluftpistole verwenden, schützen Sie die Geräte vor dem Versengen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 48 Abbildung 5-2 Crimpen eines Kabelschuhs (1) Kabel (2) Ader (3) Wärmeschrumpfschlauch (4) Kabelschuh (5) Crimpwerkzeug (6) Heißluftpistole Schritt 2 Schließen Sie das PE-Kabel an. Abbildung 5-3 Anschließen des PE-Kabels (1) Standby-Schutzerdungsanschluss ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 49: Anschließen Des Ac-Ausgangsstromkabels

    Die M8-Kabelschuhe müssen Sie selbst vorbereiten. Anforderungen an Kabelschuh oder DT-Klemme Wenn ein Kupferkabel verwendet wird, verwenden Sie Kupfer-Anschlussklemmen. Wenn ein mit Kupfer verkleidetes Aluminiumkabel verwendet wird, verwenden Sie Kupfer-Anschlussklemmen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 50 Kontakt mit den Aluminium-Anschlussklemmen haben und dass die Kupferseiten der Distanzstücke Kontakt mit der AC-Klemmleiste haben. Abbildung 5-4 Anforderungen an Kabelschuh-/DT-Klemme Vorgehensweise Schritt 1 Entfernen Sie die AC-Klemmenbox und montieren Sie Trennwände. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 51 Es wird empfohlen, das PE-Kabel 15 mm länger als die anderen Kabel abzuisolieren. l Die in den Abbildungen gezeigten Kabelfarben dienen lediglich zu Ihrer Information. Wählen Sie geeignete Kabel gemäß den örtlichen Standards aus. Abbildung 5-6 Abisolieren des AC-Stromkabels (fünfadriges Kabel als Beispiel) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 52 SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)- 5 Elektrische Anschlüsse Benutzerhandbuch Abbildung 5-7 Fünfadriges Kabel (L1, L2, L3, N und PE) Abbildung 5-8 Vieradriges Kabel (L1, L2, L3 und PE) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 53 SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)- 5 Elektrische Anschlüsse Benutzerhandbuch Abbildung 5-9 Vieradriges Kabel (L1, L2, L3 und N) Abbildung 5-10 Dreiadriges Kabel (L1, L2 und L3) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 54: Anschließen Des Dc-Eingangsstromkabels

    Wenn kein PV-String an einer DC-Eingangsklemme des SUN2000 angeschlossen ist, darf die wasserdichte Kappe nicht von den DC-Eingangsklemmen entfernt werden. Andernfalls kann sich dies auf das IP-Schutzart des SUN2000 auswirken. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 55 Ist der DC-Eingang nicht vollständig konfiguriert, müssen die DC-Eingangsklemmen die folgenden Anforderungen erfüllen: Die DC-Eingangsstromkabel gleichmäßig über vier MPPT-Schaltkreise verteilen und sie vorzugsweise über MPPT1 und MPPT4 verbinden. Maximieren Sie die Anzahl der angeschlossenen MPPT-Schaltungen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 56 Wird der SUN2000 zusammen mit einem Optimierer verwendet, darf die Anzahl der Optimierer für einen einzelnen PV-String 25 nicht überschreiten. l Wenn der PV-String mit einem Optimierer konfiguriert ist, prüfen Sie die Kabelpolarität anhand der Anweisungen in der Kurzanleitung des Smart PV-Optimierers. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 57: Optional) Anschließen Des Smart Dongle

    Wenn Sie die SIM-Karte entnehmen, drücken Sie diese nach innen, um sie zu entfernen. l Achten Sie beim Wiedereinsetzen der Abdeckung des Smart Dongle darauf, dass der Verschluss wieder einrastet. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 58 Abbildung 5-15 Anschließen eines WLAN-FE Smart Dongle (WLAN-Kommunikation) WLAN-FE-Smart Dongle (FE-Kommunikation) Abbildung 5-16 Anschließen eines WLAN-FE Smart Dongle (FE-Kommunikation) HINWEIS Schließen Sie das Netzwerkkabel an, bevor Sie den Smart Dongle am Solarwechselrichter montieren. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 59: Anschließen Des Signalkabels

    Diese Kurzanleitung ist im Lieferumfang des Smart Dongle enthalten. 5.7 Anschließen des Signalkabels Pin-Belegung COM-Anschluss HINWEIS Verlegen Sie Signalkabel weit genug entfernt von Stromkabeln, um starke Signalstörungen zu vermeiden. Abbildung 5-17 Definition der Pins Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 60 RS485 DIN2 nung Differenzialsig- Leistungsmessers nal – netzgekoppelten Punkt verbunden. DIN3 DIN4 DIN5 Schnelles Unterstützt AC- Herunterfahren Schutzabschaltun g, die als reservierter Port für Signale zum schnellen Herunterfahren verwendet werden kann. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 61: Szenarien Ohne Angeschlossenes Signalkabel

    Stopfen, um die Kabelöffnungen am Signalkabelverbinder zu verschließen und verbinden Sie den Signalkabelverbinder mit dem Kommunikationsport am SUN2000, um die wasserdichte Leistung des SUN2000 zu verbessern. Abbildung 5-18 Sichern des Signalkabelanschlusses 5.7.1 Kommunikationsmodi RS485-Kommunikation Smart Dongle-Netzwerkaufbau Abbildung 5-19 Smart Dongle-Netzwerkaufbau Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 62 Der MBUS ist ein Kommunikationsmodus, bei dem Kommunikationssignale durch die Kommunikationsplatine zur Übertragung in Netzkabel geladen werden. ANMERKUNG Das im SUN2000 verbaute MBUS-Modul erfordert keinen Anschluss von Kabeln. Abbildung 5-21 MBUS-Kommunikation Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 63: Optional) Anschließen Des Rs485-Kommunikationskabels An Den Sun2000

    SUN2000 Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-22 Anschließen des Kabels Schritt 2 Verbinden Sie den Signalkabelanschluss mit dem COM-Anschluss. Abbildung 5-23 Sichern des Signalkabelanschlusses ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 64: Optional) Anschließen Des Rs485-Kommunikationskabels An Den Leistungsmesser

    Leistungsmesser Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-24 Anschließen des Kabels Schritt 2 Verbinden Sie den Signalkabelanschluss mit dem COM-Anschluss. Abbildung 5-25 Sichern des Signalkabelanschlusses ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 65: Optional) Anschließen Des Stromnetzplanungs-Signalkabels

    Signalkabels Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-26 Anschließen des Kabels Schritt 2 Verbinden Sie den Signalkabelanschluss mit dem COM-Anschluss. Abbildung 5-27 Sichern des Signalkabelanschlusses ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 66: Optional) Anschließen Des Signalkabels Für Schnelles Herunterfahren

    Herunterfahren Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-28 Anschließen des Kabels Schritt 2 Verbinden Sie den Signalkabelanschluss mit dem COM-Anschluss. Abbildung 5-29 Sichern des Signalkabelanschlusses ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 67: Inbetriebnahme

    Verbindung mit dem SUN2000 sind AUS. Kabelanschluss Das AC-Ausgangsstromkabel und das DC- Eingangsstromkabel sind korrekt und sicher angeschlossen. Nicht verwendete Klemmen Nicht verwendete Klemmen und Anschlüsse und Anschlüsse sind durch Kappen wasserdicht verschlossen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 68: Einschalten Des Systems

    Schritt 4 Beobachten Sie die LED-Kontrollleuchten, um den Betriebsstatus des SUB2000 zu überprüfen. Tabelle 6-2 Beschreibung der Kontrollleuchten Kategorie Status Beschreibung Gerät in Betrieb LED1 LED2 – Leuchtet grün Leuchtet grün Der SUN2000 ist an das Stromnetz gekoppelt. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 69: Beschreibung

    Ein Mobiltelefon ist lang ein und 1 s lang aus) angeschlossen. Keine Kommunikation Hinweis: Wenn LED1, LED2 und LED3 dauerhaft rot leuchten, ist der SUN2000 defekt und muss ersetzt werden. ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 70: Mensch-Maschine-Interaktion

    Managementsystem eines Drittanbierers genutzt wird, kann nur die SUN2000-App für die Inbetriebnahme verwendet werden. l Greifen Sie auf den Huawei App Store (https://appstore.huawei.com) zu, suchen Sie nach FusionSolar oder SUN2000 und laden Sie das App-Installationspaket herunter. Sie können die QR- Codes unten scannen, um die Apps herunterzuladen.

  • Seite 71: Szenario, Bei Dem Mehrere Sun2000 Mit Dem Intelligenten Fusionsolar Pv-Managementsystem Verbunden Werden

    Abbildung 7-1 Erstellen des ersten Installationsanbieterkontos HINWEIS Zum Erstellen mehrerer Installationsanbieterkonten für ein Unternehmen melden Sie sich bei der FusionSolar-App an und tippen Sie auf Benutzer hinzufügen, um ein Installationsanbieterkonto hinzufügen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 72: Erstellen Einer Pv-Anlage Und Eines Benutzers

    Einzelheiten zur Verwendung des Stationsbereitstellungsassistenten finden Sie in der Datei FusionSolar App Quick Guide. 7.1.3 SmartLogger-Netzwerkaufbau-Szenario Einzelheiten finden Sie unter PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Inverters + SmartLogger3000), PV Plants Connecting to SmartPVMS Quick Guide Ausgabe 11 (2023-01-10)

  • Seite 73: Szenario, Bei Dem Mehrere Sun2000 Mit Anderen Managementsystemen Verbunden Werden

    Begrenzt bzw. reduziert die Ausgangsleistung der Photovoltaikanlage, um sicherzustellen, dass die Ausgangsleistung innerhalb der zulässigen Leistungsabweichungsgrenze liegt. Vorgehensweise Schritt 1 Wählen Sie auf dem Startbildschirm Leistungsanpassung > Netzgekoppelter Punkt – Steuerung. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 74 Parameter auf Aktivieren gesetzt ist, setzt der SUN2000 hung die Leistung entsprechen des Minderungsprozentsatzes der Ausfallsicher Wirkleistung herab, wenn die Kommunikation zwischen dem SUN2000 und dem Kommunikationsmodul über einen Zeitraum unterbrochen ist, der die Erkennungszeit der Kommunikationsunterbrechung überschreitet. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 75 Netzanschlu Closed-Loop- l Falls mehrere SUN2000 hintereinander geschaltet sind, ss mit Steuergerät setzen Sie diesen Parameter auf SDongle/SmartLogger. begrenzter l Bei nur einem SUN2000 setzen Sie diesen Parameter auf Leistung Wechselrichter. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 76 Zeitschwelle in diesem Zustand bleibt. Oberer Einspeisungsstrom- Der Standardwert beträgt 0. Dieser Parameter gibt die Schwellenwert für die Leistungsschwelle des Netzanschlusspunkts für die Auslösung Abschaltung des der Abschaltung des Wechselrichters an. Wechselrichters Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 77: Scheinleistungssteuerung Auf Der Ausgangsseite Des Wechselrichters

    Hinweis a: Dieser Parameter wird nur für den AS4777-Netzcode unterstützt. ----Ende 7.3.2 Scheinleistungssteuerung auf der Ausgangsseite des Wechselrichters Tippen Sie auf dem Startbildschirm auf Einstellungen > Leistungsanpassung, um die Wechselrichterparameter einzustellen. Abbildung 7-6 Scheinleistungssteuerung Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 78 Wirkleistung zur Anpassung an verschiedene Marktanforderungen an. ANMERKUNG Die untere Schwelle für die maximale Scheinleistung ist die maximale Wirkleistung. Wenn Sie die maximale Scheinleistung verringern möchten, verringern Sie zuerst die maximale Wirkleistung. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 79: Instandhaltung

    Schritt 2 Schalten Sie den AC-Schalter zwischen dem SUN2000 und dem Stromnetz aus. Schritt 3 Schalten Sie den DC-Schalter an der Unterseite des SUN2000 aus. Schritt 4 (Optional) Bringen Sie die Sicherungsschraube für den DC-Schalter an. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 80: Routinewartung

    Stellen Sie sicher, dass der SUN2000 beim Betrieb keine ungewöhnlichen Geräusche aufweist. l Stellen Sie sicher, dass alle Parameter des SUN2000 im Betrieb richtig eingestellt sind. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 81: Fehlerbehebung

    Geringfügig: Einige Komponenten weisen Fehler auf, ohne dass die netzgekoppelte Stromerzeugung beeinträchtigt wird. Warnung: Der Wechselrichter funktioniert ordnungsgemäß. Die Ausgangsleistung nimmt ab oder einige Autorisierungsfunktionen schlagen aufgrund von externen Faktoren fehl. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 82 Die PV-String-Stromkabel Überprüfen Sie, ob die PV- Störlichtb egend weisen einen Lichtbogen auf Stringkabel einen Lichtbogen ogen oder der Kontakt ist aufweisen oder der Kontakt beeinträchtigt. beeinträchtigt ist. Ursachen-ID 1-8: PV-Strings Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 83 Sie das Gerät in der lokalen Wartungs-App oder die WebUI des übergeordneten Controllers zurück. Alternativ können Sie die AC- und DC- Schalter ausschalten, 5 Minuten warten und dann die AC- und DC-Schalter wieder einschalten. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 84 Es kommt zu einem Ausfall wiederhergestellt ist. des Stromnetzes. 2. Überprüfen Sie, ob der l Der Wechselstromkreis ist Wechselstromkreis angeschlossen nicht angeschlossen oder oder der AC-Schalter aus ist. der AC-Schalter ist aus. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 85 Stromnetzbetreibers über die App, SmartLogger oder NMS den Schwellenwert für den Unterfrequenzschutz des Netzes. 3. Sollte der Alarm über einen längeren Zeitraum bestehen, überprüfen Sie den AC- Leistungsschalter und das AC- Ausgangsstromkabel. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 86 Schwellenwert für den Überfrequenzschutz des Netzes. 3. Überprüfen Sie, ob die Spitzenspannung des Stromnetzes zu hoch ist. Sollte der Alarm weiterhin und über einen längeren Zeitraum bestehen, wenden Sie sich an den Netzanbieter. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 87 Sie sich an den lokalen Stromnetzbetreiber. Falls ja, ändern Sie mit der Einwilligung des lokalen Stromnetzbetreibers über die App, SmartLogger oder NMS den Schwellenwert für den Überfrequenzschutz des Netzes. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 88 Normalisierung des Stromnetzes Stromnetzcode. erkannt hat. 2. Sollte der Alarm weiterhin bestehen, überprüfen Sie, ob die Frequenz des Stromnetzes im zulässigen Bereich liegt. Falls nicht, wenden Sie sich an den lokalen Stromnetzbetreiber. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 89 Betrieb nach Behebung des Schutzerdung. Fehlers automatisch wieder auf. 2. Sollte der Alarm weiterhin oder über einen längeren Zeitraum bestehen, überprüfen Sie, ob die Impedanz zwischen dem PV- String und Erde zu niedrig ist. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 90 Widerstand unter dem voreingestellten Schutzschwellen- wert in einer bewölkten oder regnerischen Umgebung liegt, melden Sie sich bei der App, beim SmartLogger oder beim NMS an und legen Sie den Isolierwiderst.-Schutzschwelle fest. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 91 Warnung Ursachen-ID = 1 1. Beantragen Sie eine neue Lizenz. abgelaufe l Für die Premium-Lizenz hat 2. Laden Sie ein neues Zertifikat. die Nachlauffrist begonnen. l Die Premium-Funktion läuft bald ab. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 92 Netzanschlusspunkt den oberen Schwellenwert überschreitet, und Sie die Zustimmung des lokalen Stromnetzbetreibers eingeholt haben, ändern Sie den Schwellenwert für den Überspannungsschutz. 3. Überprüfen Sie, ob die Spitzenspannung des Stromnetzes den oberen Schwellenwert überschreitet. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 93 Ursachen-ID 6: l Ursachen-ID = 7 Die Installationsposition 1. Überprüfen Sie, ob die Anzahl des Optimierers wurde der in Reihe angeschlossenen verändert oder PV-Strings Optimierer in den PV-Strings, Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 94 Sonnenlicht erneut aus. l Ursachen-ID 9: Berechnen Sie die PV-Stringspannung basierend auf der Anzahl der PV-Module im String und überprüfen Sie, ob die Stringspannung den oberen Schwellenwert der Eingangsspannung des Wechselrichters überschreitet. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 95 Planung über potenzialfreie überein. Kontakte – Einstellungen die Zuordnungstabelle für die DI- Signal-Konfiguration an. Kontaktieren Sie den Stromlieferanten, um zu überprüfen, ob die Konfigurationen in der Zuordnungstabelle vollständig sind und die Anforderungen erfüllen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 96 Anforderungen erfüllen. ANMERKUNG Wenn alle oben aufgeführten Verfahren zur Fehleranalyse abgeschlossen sind und die Störung weiterhin besteht, wenden Sie sich an Ihren Händler oder den technischen Kundendienst von Huawei. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 97: Handhabung Des Wechselrichters

    Karton. Dichten Sie ihn ordnungsgemäß ab. 9.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemäß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgeräten. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 98: Technische Vorgaben

    9.9KTL-M3 0KTL-M3 6KTL-M3 0KTL-M3 Maximale 30.000 W 44.850 W 45.000 W 54.000 W 60.000 W Eingangsleis tung Maximale 800 V 1100 V Eingangsspa nnung Maximaler 26 A Eingangsstro m (pro MPPT) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 99 SUN2000 widerstehen kann. Überschreitet die Eingangsspannung diesen Wert, kann der SUN2000 beschädigt werden. Ausgang Technische SUN2000-2 SUN2000-2 SUN2000-3 SUN2000-3 SUN2000-4 Vorgaben 0KTL-M3 9.9KTL-M3 0KTL-M3 6KTL-M3 0KTL-M3 Nennausgan 20.000 W 29.900 W 30.000 W 36.000 W 40.000 W gsleistung Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 100 43,5 A (440 52,8 A (440 58,0 A (440 V AC) V AC) V AC) (Mexiko) (Mexiko) 39,9 A (480 V AC) 48,4 A (480 53,2 A (480 V AC) V AC) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 101 SUN2000-4 Vorgaben 0KTL-M3 9.9KTL-M3 0KTL-M3 6KTL-M3 0KTL-M3 Überspannu PV II/AC III ngskategorie Eingang des Unterstützt Schalters Schutz vor Unterstützt Inselbildung Ausgangs- Unterstützt Überstromsc hutz Eingangs- Unterstützt Rückverbind ungsschutz String- Unterstützt Fehlererkenn Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 102: Anzeige Und Kommunikation

    Allgemeine Vorgaben Technische SUN2000-2 SUN2000-2 SUN2000-3 SUN2000-3 SUN2000-4 Vorgaben 0KTL-M3 9.9KTL-M3 0KTL-M3 6KTL-M3 0KTL-M3 Maße (H x B 640 mm x 530 mm x 270 mm x T) Nettogewich 43 kg Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 103 –25 °C bis +60 °C (herabgesetzt, wenn die Temperatur höher als +45 °C peratur ist) Luftfeuchtig 0 %–100 % keit Kühlmodus Natürliche Kühlung Maximale 0-4000 m Betriebshöh e über N.N. Lagertemper -40 °C bis +70 °C atur IP-Schutzart IP66 Topologie Transformatorlos Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 104: A Netzcode

    Unterstü Unterstü 15-712-1( Frankreich (Inseln) UTE C Stromnetz Unterstü Unterstü Unterstü 15-712-1( Frankreich (Inseln) VDE-AR- Mittelspannu Unterstü Unterstü Unterstü N4110 ngsnetz Deutschland (230 V) G99- Unterstü Unterstü Unterstü TYPEA- G99_TypeA_ LV-Stromnetz Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 105 Unterstü Unterstü LIA- Australien AS4777_ NZ-LV230 IEC61727 IEC 61727- Unterstü Unterstü Unterstü Unterstü Niederspannu ngsnetz (50 CEI0-16 Stromnetz Unterstü Unterstü Unterstü Italien CHINA- Mittelspannu Unterstü Unterstü Unterstü MV480 ngs- Standardnetz China Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 106 IEC61727- IEC 61727 Unterstü Unterstü Unterstü MV480 netzgekoppelt Mittelspannu ngsnetz (50 UTE C Stromnetz Unterstü Unterstü Unterstü 15-712-1- Frankreich MV480 (Inseln) TAI-PEA- Netzgekoppel Unterstü Unterstü Unterstü MV480 Mittelspannu ngsnetz Thailand (PEA) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 107 Unterstü 60 Hz- netzgekoppelt MV480 Mittelspannu ngsnetz (60 CHINA_ Mittelspannu Unterstü Unterstü Unterstü MV500 ngs- Standardnetz China PO12.3- Mittelspannu Unterstü Unterstü Unterstü MV480 ngsnetz Spanien EN50549- Stromnetz Unterstü Unterstü Unterstü Irland Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 108 Unterstü TYPEA- LV Stromnetz Großbritannie G99- G99_TypeB_ Unterstü Unterstü Unterstü TYPEB- LV Stromnetz Großbritannie G99- G99_TypeB_ Unterstü Unterstü Unterstü TYPEB- Stromnetz Großbritannie G99- Unterstü Unterstü Unterstü TYPEB- G99_TypeB_ MV480 Mittelspannu ngsnetz Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 109 Indien (CEA) CEA- Mittelspannu Unterstü Unterstü Unterstü MV480 ngsnetz Indien (CEA) C10/11- Mittelspannu Unterstü Unterstü Unterstü MV400 ngsnetz Belgien ABNT Niederspannu Unterstü ngsnetz 16149- Brasilien LV127 Mexico- Niederspannu Unterstü LV220 ngsnetz Mexiko Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 110 KTL- TL-M3 TL-M3 TL-M3 Philippine Niederspannu Unterstü ngsnetz LV220-50 Philippinen (50 Hz) Philippine Niederspannu Unterstü ngsnetz LV220-60 Philippinen (60 Hz) TAIPOWE Niederspannu Unterstü R-LV220 ngsnetz Taiwan Pakistan Pakistan Unterstü Unterstü Unterstü Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 111: B Inbetriebnahme Des Geräts

    Schritt 1 Rufen Sie den Bildschirm Inbetriebnahme des Geräts auf. Abbildung B-1 Methode 1: Vor der Anmeldung (keine Verbindung zum Internet) Abbildung B-2 Methode 2: Nach der Anmeldung (Verbindung zum Internet) Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 112 Anlage verantwortlich. l Wenn Sie zum ersten Mal den Bildschirm Inbetriebnahme des Geräts des SUN2000 aufrufen, müssen Sie das Anmeldekennwort manuell festlegen, da für den SUN2000 kein anfängliches Anmeldekennwort bereitgestellt wird. ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 113: Integrierte Pid-Rückgewinnung

    Sie haben sich an der App als installer angemeldet. Vorgehensweise Schritt 1 Wählen Sie auf dem Startbildschirm Einstellungen > Funktionsparameter und legen Sie die entsprechenden Parameter fest. Abbildung C-1 Festlegen der PID-Unterdrückungsparameter Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 114 ANMERKUNG l Setzen Sie Betriebsmodus PID auf Reparieren (standardmäßig deaktiviert). l Setzen Sie Netzunabhängige Reparatur nachts auf (dieser Parameter wird angezeigt, wenn Betriebsmodus der integrierten PID auf Reparieren gesetzt ist). ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 115: D Schnelles Herunterfahren

    Methode 2: Schalten Sie den DC-Schalter an der Unterseite des Wechselrichters aus. Methode 3: Wenn der DIN5-Anschluss (Anschluss 15) an der Kommunikationsklemme des Wechselrichters mit einer Taste für schnelles Herunterfahren verbunden ist, drücken Sie diese Taste, um ein schnelles Herunterfahren auszulösen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 116: Zurücksetzen Des Passworts

    Legen Sie auf der Anmeldeseite ein neues Anmeldepasswort fest und melden Sie sich in der App an. Schritt 6 Stellen Sie die Parameter für Router und Managementsystem zur Implementierung der Fernverwaltung ein. ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.
  • Seite 117 SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)- E Zurücksetzen des Passworts Benutzerhandbuch HINWEIS Es wird empfohlen, das Passwort morgens oder nachts bei schwacher Sonneneinstrahlung zurückzusetzen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 118: F Festlegen Der Planungsparameter Für Potentialfreie Kontakte

    Sie haben sich an der App als installer angemeldet. Vorgehensweise Schritt 1 Wählen Sie im Startbildschirm Einstellungen > Leistungsanpassung und setzen Sie die Planung über potenzialfreie Kontakte auf Abbildung F-1 Festlegen der Planungsparameter für potentialfreie Kontakte ----Ende Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 119: G Afci

    Ein nicht ordnungsgemäßer Anschluss oder Beschädigungen von PV-Modulen oder Kabeln können Lichtbögen verursachen, die zu Bränden führen können. SUN2000-Geräte von Huawei bieten eine einzigartige Bogenerkennung gemäß UL 1699B-2018 als Schutz vor Bediener- und Sachschäden. Diese Funktion ist standardmäßig aktiviert. Der SUN2000 erkennt automatisch Lichtbögen.
  • Seite 120 Wechseln Sie zum Eigentümerkonto mit Berechtigung für das PV-Anlagenmanagement. Klicken Sie auf der Startseite auf den Namen der PV-Anlage, um die Seite der PV- Anlage aufzurufen und klicken Sie nach Aufforderung auf Bestätigen, um den Alarm zu löschen. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 121: H Intelligente I-V-Kennlinien-Diagnose

    SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)- H Intelligente I-V-Kennlinien-Diagnose Benutzerhandbuch Intelligente I-V-Kennlinien-Diagnose Einzelheiten finden Sie im SmartPVMS Smart I-V Curve Diagnosis User Manual. Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 122: Kontaktinformationen

    Tabelle I-1 Kontaktinformationen für den Kundenservice Region Land E-Mail Tel. Europa Frankreich eu_inverter_support@huawei.c 0080033888888 Deutschland Spanien Italien Vereinigtes Königreich Niederlande Andere Länder Weitere Informationen finden Sie unter solar.huawei.com. Asien- Australien eu_inverter_support@huawei.c 1800046639 Pazifik Türkei eu_inverter_support@huawei.c Malaysia apsupport@huawei.com 0080021686868 /1800220036 Thailand (+66) 26542662 (Ortstarif) 1800290055 (kostenlos...
  • Seite 123 Saudi-Arabien 8001161177 Pakistan 0092512800019 Marokko 0800009900 Andere Länder 0020235353900 ANMERKUNG Informationen zur Repräsentanz in Europa: Huawei Technologies Hungary Kft. Adresse: HU-1133 Budapest, Váci út 116-118., 1. Gebäude, 6. Stock. E-Mail: hungary.reception@huawei.com Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

  • Seite 124: Kurzwörter Und Abkürzungen

    Lichtemittierende Diode MBUS Überwachungsbus (Monitoring Bus) Maximaler Leistungspunkt (Maximum Power Point) MPPT Verfolgung von mehreren maximalen Leistungspunkten Schutzerdung (Protective Earth) Potenzialinduzierte Degradation (Potential Induced Degradation) Photovoltaik Residual Current Device, Fehlerstrom- Schutzeinrichtung Ausgabe 11 (2023-01-10) Copyright © Huawei Technologies Co., Ltd.

Diese Anleitung auch für:

Sun2000-20ktl-m3Sun2000-29.9ktl-m3Sun2000-30ktl-m3Sun2000-36ktl-m3Sun2000-40ktl-m3

Inhaltsverzeichnis
