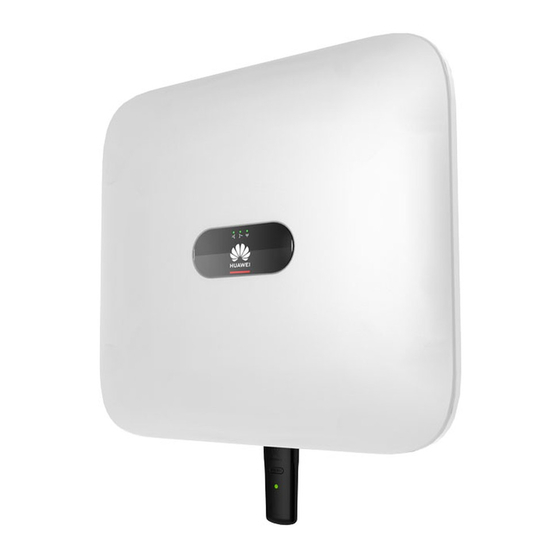

Huawei SUN2000-M1 Kurzanleitung
Vorschau ausblenden
Andere Handbücher für SUN2000-M1:
- Benutzerhandbuch (150 Seiten) ,
- Kurzanleitung (30 Seiten) ,
- Kurzanleitung (30 Seiten)
Verwandte Anleitungen für Huawei SUN2000-M1
Inhaltszusammenfassung für Huawei SUN2000-M1

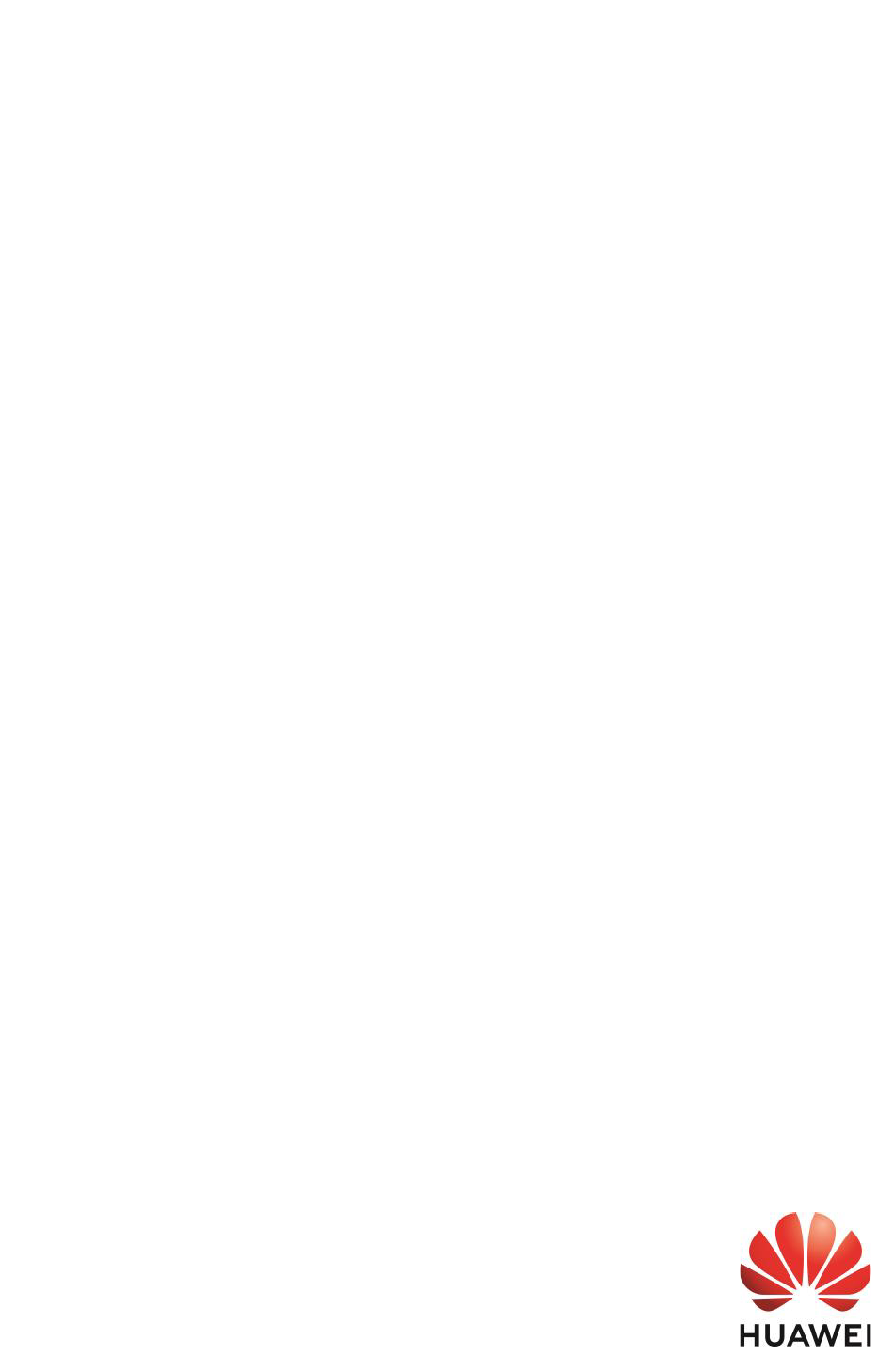

- Seite 1 SUN2000-(3KTL-10KTL)-M1 Kurzanleitung Version: 04 Teilenummer: 31500FKA Datum: 09.02.2023 HUAWEI TECHNOLOGIES CO., LTD.
-
Seite 2: Produktbeschreibung
5. Verwenden Sie bei der Installation des Geräts isolierte Werkzeuge. Tragen Sie zu Ihrem Schutz eine geeignete persönliche Schutzausrüstung (PSA). 6. Huawei ist nicht für Folgen haftbar, die durch Nichtbeachtung der in diesem Dokument und im Benutzerhandbuch genannten Bestimmungen zur Lagerung, zum Transport, zur Installation und zur Bedienung entstehen. -
Seite 3: Installieren Des Geräts
Installieren des Geräts Installationsanforderungen Winkel Raum Abmessungen An der linken und rechten Seite des Wechselrichters sind zwei M6-Schraubenlöcher für den Einbau einer Abdeckung reserviert. -
Seite 4: Installieren Des Wechselrichters
Installieren des Wechselrichters Achten Sie darauf, die unter Putz verlegten Wasser- und Stromkabel nicht anzubohren. 1. Montieren Sie die Halterung. • Die Spreizhülsenanker M6x60 sind im Lieferumfang des Wechselrichters enthalten. Wenn Länge und Anzahl der Schrauben nicht den Installationsanforderungen entsprechen, verwenden Sie bitte eigene M6-Spreizhülsenanker aus Edelstahl. -
Seite 5: Elektrische Anschlüsse
AC-Schalter an. Andernfalls kann der Schalter versehentlich auslösen. Wird der AC-Schalter mit Spezifikationen verwendet, die sich außerhalb lokaler Normen, • Vorschriften oder der Empfehlungen von Huawei befinden, kann es in Ausnahmefällen vorkommen, dass sich der Schalter nicht rechtzeitig ausschaltet, was zu schwerwiegenden Fehlfunktionen führen kann. - Seite 6 Aufgabe Spezifikationen Einadriges Kupferkabel PE-Kabel Leiterquerschnitt ≥ 4 mm für den Außenbereich • Leiterquerschnittsfläche: Kupferkabel für den 4–6 mm AC-Ausgangsstromkabel • Außenbereich Kabelaußendurchmesser: 10–21 mm Standardmäßiges PV- • Leiterquerschnittsfläche: DC-Eingangsstromkabel und Kabel für den 4–6 mm (optionales) Akkukabel Außenbereich • Kabelaußendurchmesser: (empfohlen: PV1-F) 5,5–9 mm...
-
Seite 7: Installieren Des Pe-Kabels
Installieren des PE-Kabels Schließen Sie den Neutralleiter nicht als PE-Kabel an das Gehäuse an. Andernfalls besteht die Gefahr eines elektrischen Schlages. • Der PE-Punkt am AC-Ausgangsanschluss dient ausschließlich als PE-Potenzialausgleichspunkt und ist kein Ersatz für den PE-Punkt am Gehäuse. • Es wird empfohlen, Silicagel oder Farbe um die Erdungsklemme herum aufzutragen, nachdem das PE-Kabel angeschlossen wurde. - Seite 8 Fünfadriges Kabel (L1, L2, L3, N und PE) • In diesem Abschnitt wird beschrieben, wie ein fünfadriges AC-Ausgangsstromkabel an einen AC-Steckverbinder angeschlossen wird. • Ein dreiadriges AC-Ausgangsstromkabel kann auf ähnliche Weise angeschlossen werden. Das dreiadrige Kabel (L1, L2 und L3) wird nicht mit dem Neutralleiter oder dem PE-Kabel verbunden.
-
Seite 9: Installieren Der Dc-Eingangsstromkabel
Installieren der DC-Eingangsstromkabel 1. Stellen Sie sicher, dass der PV-Modulausgang gut gegen die Erde isoliert ist. 2. Verwenden Sie die Stäubli MC4 Plus- und Minus-Metallklemmen und DC-Steckverbinder, die im Lieferumfang des Solarwechselrichters enthalten sind. Die Verwendung von inkompatiblen Plus- und Minus-Metallklemmen und DC-Steckverbindern kann schwerwiegende Folgen haben. -
Seite 10: Optional) Installieren Der Akkukabel
2. Schließen Sie die DC-Eingangsstromkabel an. DC-Eingangsklemmen Ziehen Sie am DC- Eingangsstromkabel, um sich zu vergewissern, dass das Kabel ordnungsgemäß befestigt ist. Klick (Optional) Installieren der Akkukabel • Verwenden Sie Isolationswerkzeuge, um Kabel anzuschließen. • Schließen Sie die Akkukabel mit der richtigen Polarität an. Verpolt angeschlossene Akkukabel können Schäden am Solarwechselrichter verursachen. -
Seite 11: Installieren Des Smart Dongles
Installieren des Smart Dongles • Wenn FE-Kommunikation verwendet wird, schließen Sie einen WLAN-FE Smart Dongle (SDongleA-05) an. Der WLAN-FE Smart Dongle ist im Lieferumfang des SUN2000 enthalten. • Wenn 4G-Kommunikation verwendet wird, schließen Sie einen 4G Smart Dongle (SDongleA- 03) an. Sie müssen den 4G Smart Dongle separat erwerben. Smart Dongle-Anschluss (GPRS/4G/WLAN-FE) •... -
Seite 12: Optional) Installieren Des Signalkabels
(Optional) 4G Smart Dongle (4G-Kommunikation) • Wenn Ihr Smart Dongle nicht mit einer SIM-Karte ausgestattet ist, bereiten Sie eine Standard-SIM-Karte (Größe: 25 mm x 15 mm) mit einer Kapazität von mindestens 64 KB vor. • Installieren Sie die SIM-Karte in Richtung des Pfeils. Achten Sie beim Wiedereinsetzen der Abdeckung des Smart Dongles darauf, dass der •... - Seite 13 • Wenn die RS485-Kommunikationskabel von Geräten wie dem Smart Power Sensor und dem Energiespeichergerät mit dem Wechselrichter verbunden sind, werden 485A2 (Pin 7), 485B2 (Pin 9) und PE (Pin 5) gemeinsam genutzt. • Wenn das Freigabesignal-Kabel des Energiespeichergeräts und das Signalkabel des Schalters für schnelles Herunterfahren beide mit dem Wechselrichter verbunden sind, wird GND (Pin 13) gemeinsam genutzt.
- Seite 14 Smart Dongle-Netzwerkaufbau-Szenario • Im Smart Dongle-Netzwerkszenario kann der SmartLogger nicht angeschlossen werden. • Der Smart Power Sensor ist für die Exportbegrenzung erforderlich. Wählen Sie den Smart Power Sensor gemäß dem tatsächlichen Projekt aus. • Es können maximal zehn Geräte an die WLAN-FE und 4G Smart Dongles angeschlossen werden.
- Seite 15 (Optional) Installieren des RS485-Kommunikationskabels (Kaskadierung von Wechselrichtern) 1. Verbinden Sie das Signalkabel mit dem Signalkabelsteckverbinder. 2. Verbinden Sie den Signalkabelsteckverbinder mit dem Kommunikationsport. Kommunikationsport (COM)
- Seite 16 (Optional) Installieren des RS485-Kommunikationskabels (nur Smart Power Sensor angeschlossen) 1. Verbinden Sie das Signalkabel mit dem Signalkabelsteckverbinder. 2. Verbinden Sie den Signalkabelsteckverbinder mit dem Kommunikationsport. Kommunikationsport (COM)
- Seite 17 (Optional) Installieren des RS485-Kommunikationskabels (Smart Power Sensor und Energiespeichergerät angeschlossen) 1. Verbinden Sie das Signalkabel mit dem Signalkabelsteckverbinder. 2. Verbinden Sie den Signalkabelsteckverbinder mit dem Kommunikationsport. Kommunikationsport (COM)
-
Seite 18: (Optional) Installieren Des Potenzialfreien Kontaktsignalkabels Für Die Netzplanung
(Optional) Installieren des potenzialfreien Kontaktsignalkabels für die Netzplanung 1. Verbinden Sie das Signalkabel mit dem Signalkabelsteckverbinder. 2. Verbinden Sie den Signalkabelsteckverbinder mit dem Kommunikationsport. Kommunikationsport (COM) -
Seite 19: (Optional) Installieren Der Signalkabel Für Eine Smart Backup Box
(Optional) Installieren der Signalkabel für eine Smart Backup Box 1. Verbinden Sie das Signalkabel mit dem Signalkabelsteckverbinder. 2. Verbinden Sie den Signalkabelsteckverbinder mit dem Kommunikationsport. Kommunikationsport (COM) -
Seite 20: Überprüfen Der Installation
Ü berprüfen der Installation Akzeptanzkriterien Der Wechselrichter ist richtig und fest installiert. Die Kabel sind ordnungsgemäß und wie vom Kunden gewünscht verlegt. Der Smart Dongle ist richtig und fest installiert. Die Kabelbinder sind gleichmäßig verteilt, und es ist kein Grat vorhanden. Das PE-Kabel ist korrekt, fest und zuverlässig angeschlossen. - Seite 21 6. Beobachten Sie die LED-Kontrollleuchten, um den Betriebsstatus des Wechselrichters zu überprüfen. Status (Blinkt in langen Abständen: Bedeutung 1 s lang ein und dann 1 s lang aus; Blinkt in kurzen Abständen: 0,2 s lang EIN und dann 0,2 s lang AUS) Betriebsanzeige Nicht zutreffend Dauerhaft grün Dauerhaft grün...
- Seite 22 7. (Optional) Beobachten Sie die LED, um den Betriebsstatus des Smart Dongles zu überprüfen. WLAN-FE Smart Dongle Beschreibung Farbe Status Gelb (blinkt Leuchtet dauerhaft Der Dongle ist gesichert und gleichzeitig eingeschaltet. grün und rot) Blinkt in kurzen Die Parameter für die Verbindung Abständen (0,2 s lang zum Router müssen eingestellt ein und 0,2 s lang aus)
-
Seite 23: Herunterladen Der App
Herunterladen der App Methode 1: Suchen Sie in Huawei AppGallery nach FusionSolar und laden Sie das neueste Installationspaket herunter. Methode 2: Ö ffnen Sie mit dem Browser des Mobiltelefons https://solar.huawei.com und laden Sie das neueste Installationspaket herunter. Methode 3: Scannen Sie den... -
Seite 24: Erstellen Einer Pv-Anlage Und Eines Anlageneigentümers
Zum Erstellen mehrerer Installateur Installateurkonten für ein Unternehmen melden Sie sich bei der FusionSolar- App an und tippen Sie auf Benutzer hinzufügen, um ein Installateurkonto zu erstellen. Erstellen einer PV-Anlage und eines Anlageneigentümers In den Schnelleinstellungen • ist der Netzcode standardmäßig auf „N/A“... - Seite 25 Sie nach Aufforderung das Foto der physischen Layoutvorlage hoch. 2. Melden Sie sich bei https://intl.fusionsolar.huawei.com an, um auf die Web-UI des FusionSolar Smart PV Management System zuzugreifen. Klicken Sie auf der Seite Start auf den Anlagennamen, um die Anlagenseite aufzurufen. Wählen Sie Layout. Wählen Sie Physisches Layout generieren und erstellen Sie nach Aufforderung eine physische Layoutvorlage.
- Seite 26 Szenario 2: Festlegen auf der Solarwechselrichter-Seite (Solarwechselrichter Managementsystem verbunden) 1. Wenn der Solarwechselrichter nicht mit dem FusionSolar Smart PV Management System verbunden ist, greifen Sie in der FusionSolar-App auf den Bildschirm Inbetriebnahme des Geräts zu, um das physisches Layout der Smart PV Optimizers festzulegen. (Mehr unter 7.1 Inbetriebnahme des Geräts.) a.
-
Seite 27: Festlegen Der Akkuparameter
Akkuparameter fest, einschließlich Von Netz laden, Steuermodus (Komplett ins Netz eingespeist, TOU, Maximaler Eigenverbrauch) und so weiter. SmartLogger-Netzwerkaufbau-Szenario PV Plants Connecting to Huawei Hosting Cloud Einzelheiten finden Sie in Quick Guide (Inverters + SmartLogger3000) . Sie können die Dokumente auch durch Scannen des QR-Codes abrufen. -
Seite 28: Zurücksetzen Des Kennworts
2. Stellen Sie eine Verbindung zum WLAN des Solarwechselrichters her und melden Sie sich als Installateur an, um auf den Bildschirm „Inbetriebnahme des Geräts“ zuzugreifen. Zurücksetzen des Kennworts 1. Stellen Sie sicher, dass der SUN2000 gleichzeitig mit der AC- und DC-Stromversorgung verbunden ist. - Seite 29 E-Mail-Adresse für Service und Region Land Telefon Support Frankreich Deutschland Spanien eu_inverter_support@huawei.com 0080033888888 Europa Italien Niederlande Andere Länder Weitere Informationen finden Sie auf solar.huawei.com. Australien eu_inverter_support@huawei.com 1800046639 Nicht zutreffend Türkei eu_inverter_support@huawei.com 0080021686868 Malaysia /1800220036 Asiatisch- apsupport@huawei.com (+66) 26542662 (Ortstarif) Pazifischer...
- Seite 30 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129, People's Republic of China solar.huawei.com...
