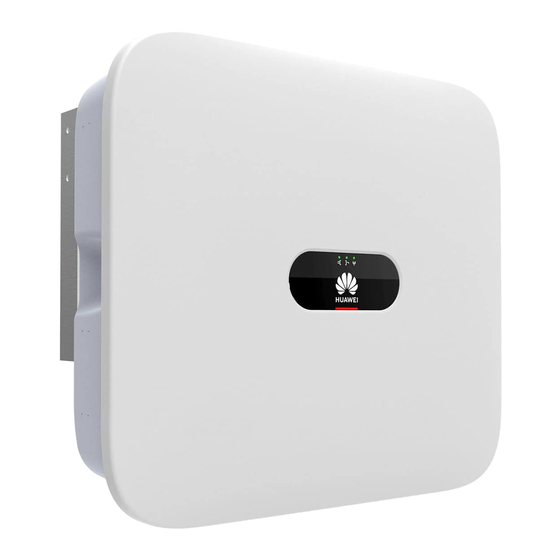

SUN2000-(8KTL-20KTL)-M2
Benutzerhandbuch
Ausgabe
11
Datum
2023-02-07
HUAWEI TECHNOLOGIES CO., LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000-M2

Inhaltszusammenfassung für Huawei SUN2000-M2

  • Seite 1 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch Ausgabe Datum 2023-02-07 HUAWEI TECHNOLOGIES CO., LTD.

  • Seite 2: Zur Beachtung

    Copyright © Huawei Technologies Co., Ltd. 2023. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Huawei Technologies Co., Ltd. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden. Warenzeichen und Genehmigungen und andere Huawei-Warenzeichen sind Warenzeichen von Huawei Technologies Co., Ltd.

  • Seite 3: Über Dieses Dokument

    Verletzungen oder zum Tod führen kann, wenn sie nicht vermieden wird. Zeigt eine Gefahr mit geringem Risiko an, die zu leichten oder mittelschweren Verletzungen führen kann, wenn sie nicht vermieden wird. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 4: Änderungsverlauf

    Ausgabe 10 (10.10.2022) 5.2 Vorbereiten der Installation wurde aktualisiert. 5.4 Anschließen des AC-Ausgangsstromkabels wurde aktualisiert. Ausgabe 09 (30.06.2022) 5.2 Vorbereiten der Installation wurde aktualisiert. 5.7.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor) wurde aktualisiert. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 5 Ausgabe 04 (21.01.2021) 4.3.2 Platzbedarf wurde aktualisiert. 5.7.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor) wurde aktualisiert. 10.1 Technische Spezifikationen des SUN2000 wurde aktualisiert. Ausgabe 03 (10.12.2020) 7.1.1 Herunterladen der FusionSolar-App wurde aktualisiert. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 6 5.3 Anschließen des PE-Kabels wurde aktualisiert. 7.1.4 (Optional) Festlegen des physischen Layouts der Smart PV-Optimierer wurde aktualisiert. Ausgabe 01 (02.07.2020) Die Ausgabe wird als erstmalige Anwendung im Betrieb (First Office Application, FOA) verwendet. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 7: Inhaltsverzeichnis

    4.4 Transportieren eines Wechselrichters........................... 30 4.5 Anbringen der Montagehalterung..........................30 4.5.1 Wandmontage................................31 4.5.2 Trägermontage................................34 5 Elektrische Anschlüsse.......................37 5.1 Sicherheitsmaßnahmen..............................37 5.2 Vorbereiten der Installation............................38 5.3 Anschließen des PE-Kabels............................42 5.4 Anschließen des AC-Ausgangsstromkabels......................... 44 Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 8 9.3 Entsorgen des SUN2000.............................105 10 Technische Daten........................106 10.1 Technische Spezifikationen des SUN2000.......................106 10.2 Technische Spezifikationen des Optimierers......................110 A Netzcodes........................... 113 B Inbetriebnahme des Geräts.....................118 C Zurücksetzen des Passworts....................120 Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 9 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch Inhaltsverzeichnis D Schnelles Herunterfahren.......................123 E Lokalisieren von Isolationswiderstandsfehlern..............124 F Acronyms and Abbreviations....................128 Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd. viii...

  • Seite 10: Sicherheitshinweise

    Taifune, Wirbelstürme, Tornados und andere extreme Wetterbedingungen beschädigt. Das Gerät wird außerhalb der in diesem Dokument angegebenen Bedingungen betrieben. Das Gerät wird in Umständen installiert oder verwendet, die nicht den internationalen, nationalen oder regionalen Standards entsprechen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 11: Persönliche Sicherheit

    Ringe und Halsketten, um Stromschläge zu vermeiden. GEF AHR Verwenden Sie während der Vorgänge spezielle isolierte Werkzeuge, um Stromschläge oder Kurzschlüsse zu vermeiden. Die dielektrische Spannungsfestigkeit muss den örtlichen Gesetzen, Vorschriften, Normen und Spezifikationen entsprechen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 12: Allgemeine Anforderungen

    – Fachleute: Personal, das mit den Arbeitsprinzipien und der Gerätestruktur vertraut ist, im Betrieb des Geräts geschult oder erfahren ist und die Quellen und das Ausmaß verschiedener potenzieller Gefahren bei der Installation, dem Betrieb und der Wartung des Geräts kennt Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 13: Electrical Safety

    Geräteschäden, Leistungsabfall, Stromausfällen oder Personenschäden kommen. W ARNUNG Installieren Sie das Erdungskabel bei Geräten zuerst, die geerdet werden müssen, wenn Sie das Gerät installieren, und entfernen Sie das Erdungskabel zuletzt, wenn Sie das Gerät entfernen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 14 Schalten Sie vor der Wartung einer nachgeschalteten elektrischen Geräteversorgung oder eines Stromverteilungsgeräts den Ausgangsschalter seiner Stromversorgungsausrüstung aus. Bringen Sie während der Wartung der Geräte „Nicht einschalten"-Aufkleber sowie Warnschilder in der Nähe der vor- und nachgeschalteten Schalter oder Leistungsschalter Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 15 Anforderungen entspricht. Wenn Sie Kabel verlegen, lassen Sie zwischen den Kabeln und wärmeerzeugenden Komponenten oder Bereichen einen Abstand von mindestens 30 mm. Dadurch wird eine Verschlechterung oder Beschädigung der Kabelisolierschicht verhindert. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 16: Umweltanforderungen

    Führen Sie die Installation und die Bedienung des Geräts gemäß den technischen Spezifikationen. Andernfalls werden seine Leistung und Sicherheit beeinträchtigt. Installieren, verwenden oder betreiben Sie keine für den Außenbereich vorgesehenen Geräte und Kabel (einschließlich, aber nicht beschränkt auf das Bewegen von Geräten, Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 17: Mechanische Sicherheit

    Organisation geprüft wurden. Verwenden Sie keine Werkzeuge, die Kratzspuren aufweisen oder die Prüfung nicht bestanden haben oder deren Gültigkeitsdauer für die Prüfung abgelaufen ist. Stellen Sie sicher, dass die Werkzeuge sicher und nicht überlastet sind. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 18 Ort, passen Sie die Position Ihrer Handflächen an und heben Sie ihn dann an. Bewegen Sie einen schweren Gegenstand stabil mit ausgeglichener Kraft bei einer gleichmäßigen und niedrigen Geschwindigkeit. Stellen Sie den Gegenstand stabil und Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 19: Verwenden Von Leitern

    Achten Sie bei Verwendung einer Stehleiter darauf, dass die Zugseile gesichert sind. Wenn eine Anlegeleiter verwendet wird, beträgt der empfohlene Winkel der Leiter zum Boden 75 Grad, wie in der folgenden Abbildung gezeigt. Zur Messung des Winkels kann ein Winkel verwendet werden. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 20 Stehen Sie während des Hebens nicht unter dem Kran oder den angehobenen Gegenständen oder gehen Sie nicht darunter. Lassen Sie Stahlseile und Hebezeuge nicht nachschleppen und lassen Sie angehobene Gegenstände nicht gegen harte Objekte stoßen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 21: Bohren Von Löchern

    Um Kurzschlüsse oder andere Risiken zu vermeiden, bohren Sie keine Löcher in erdverlegte Rohre oder Kabel. Schützen Sie das Gerät beim Bohren vor Spänen. Entfernen Sie nach dem Bohren alle Späne. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 22: Überblick

    In diesem Dokument werden die folgenden Produktmodelle behandelt: SUN2000-8KTL-M2 SUN2000-10KTL-M2 SUN2000-12KTL-M2 SUN2000-15KTL-M2 SUN2000-17KTL-M2 SUN2000-20KTL-M2 ANMERKUNG Die Wechselrichter SUN2000-8KTL-M2 und SUN2000-10KTL-M2 sind nur in Australien einsetzbar. Abbildung 2-1 Modellbeschreibung (SUN2000-20KTL-M2 als Beispiel) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 23: Bedeutung

    Wohngebieten und für kleine Bodenanlagen ausgelegt. In der Regel besteht ein netzgebundenes System aus dem PV-String, einem SUN2000, einem AC-Schalter und einer Wechselstromverteilereinheit (ACDU). Abbildung 2-2 Netzwerkanwendung – Szenario mit einem einzelnen Wechselrichter (optional in gestrichelten Kästchen) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 24 (F) Smart Power Sensor (G) Stromnetz (H) 4G Smart Dongle (I) WLAN-FE Smart Dongle (J) Router (K) FusionSolar- (L) FusionSolar-App Verwaltungssystem (M) Last (N) Rundsteuergerät (O) Schalter für schnelles Herunterfahren (P) Smart PV-Optimierer Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 25: Unterstützte Stromnetze

    Abbildung 2-4 Unterstützte Stromnetze ANMERKUNG l In einem TT-Netz sollte die N-PE-Spannung unter 30 V liegen. l In einem IT-Stromnetz müssen Sie die Isolierungseinstellung auf diese Option einstellen:Eingang nicht geerdet, mit Transformator. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 26: Beschreibung Des Geräts

    (15) Schraubenloch für den DC-Schalter (nur Australien) Tabelle 2-2 Beschreibung der LED-Anzeigen Kategorie Status Bedeutung Anzeige Betrieb LED1 LED2 Nicht zutreffend Leuchtet grün Leuchtet grün Der SUN2000 ist an das Stromnetz gekoppelt. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 27 1 s lang aus) verbunden. Es findet keine Kommunikation statt. Anzeige LED1 LED2 LED3 Nicht zutreffend Gerätewechsel Leuchtet rot Leuchtet rot Leuchtet rot Die Hardware des SUN2000 ist defekt. Der SUN2000 muss ausgetauscht werden. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 28: Beschreibung Der Aufkleber

    Entfernen Sie den DC-Eingangssteckverbinder oder den AC-Ausgangssteckverbinder nicht bei laufendem Betrieb des SUN2000. Aufkleber mit Weist die Seriennummer des SUN2000 aus. SUN2000- Seriennummer Aufkleber mit MAC- Weist die MAC-Adresse aus. Adresse des SUN2000 Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 29: Produkt-Typenschild

    2 Überblick Symbol Bezeichnung Bedeutung QR-Code-Aufkleber Scannen Sie den QR-Code, um sich mit dem für WLAN- WLAN-Netzwerk des SUN2000 von Huawei zu Verbindung des verbinden. SUN2000 2.3.2 Produkt-Typenschild Abbildung 2-6 Typenschild (SUN2000-20KTL-M2 als Beispiel) (1) Marke und Produktmodell (2) Wichtige technische Vorgaben (3) Konformitätssymbole...

  • Seite 30: Arbeitsmodi

    2 Überblick Wechselstrom um. Überspannungsschutz wird sowohl auf Gleichstrom- als auch auf Wechselstromseite unterstützt. Abbildung 2-7 Konzeptdiagramm des SUN2000 2.4.2 Arbeitsmodi Der SUN2000 funktioniert im Standby-, Betriebs- oder Herunterfahr-Modus. Abbildung 2-8 Arbeitsmodi Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 31 Im Standby- oder Betriebsmodus wechselt der SUN2000 in den Herunterfahrmodus, nachdem ein Fehler oder ein Herunterfahrbefehl erkannt wurde. l Im Herunterfahrmodus wechselt der SUN2000 in den Standby-Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 32: Speicher

    Während der Lagerung sind regelmäßige Inspektionen durchzuführen. Ersetzen Sie gegebenenfalls das Verpackungsmaterial. Wenn der SUN2000 seit einem langen Zeitraum gelagert wurde, sollte er vor einer Inbetriebnahme von qualifiziertem Personal inspiziert und geprüft werden. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 33: Montage

    Komponenten intakt sind und der Lieferumfang vollständig ist. Wenden Sie sich bei Schäden oder fehlenden Komponenten an Ihren Lieferanten. ANMERKUNG Nähere Einzelheiten zur Anzahl der gelieferten Komponenten finden Sie in der Packing List im Verpackungskarton. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 34: Werkzeuge

    Gummihammer Universalmesser Modell: PV-MS-HZ Gabelschlüssel; Hersteller: Stäubli Crimpwerkzeug Kabelschneider Multimeter Staubsauger Modell: PV- Gleichspannungsmess- CZM-22100/19100; bereich ≥ 1100 V DC Hersteller: Stäubli Filzstift Maßband Herkömmliche oder Crimpwerkzeug für digitale Wasserwaage Kabelanschlussklem- Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 35: Ermitteln Der Montageposition

    Brand geraten kann. Eine Salzluftzone ist definiert als 500 m-breiter Küstenstreifen bzw. jede Region, die einer Meeresbrise ausgesetzt ist. Die Regionen, die einer Meeresbrise ausgesetzt ist, variieren je nach Witterung (wie Taifunen und Monsun) oder Gelände (wie Dämme und Hügel). Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 36: Anforderungen An Die Unterkonstruktion

    Montieren Sie den SUN2000 vertikal oder mit einer maximalen Neigung von 15 Grad, um eine angemessene Wärmeableitung zu ermöglichen. Montieren Sie den SUN2000 nicht in einer nach vorne, sehr stark nach hinten oder seitlich geneigten oder horizontalen oder umgekehrten Position. Abbildung 4-1 Montageneigungen Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 37: Anforderungen An Die Montageabstände

    Wenn mehrere Einheiten des SUN2000 zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfügung steht; wenn nicht genügend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Eine gestapelte Montage wird nicht empfohlen. Abbildung 4-3 Horizontale Montage (empfohlen) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 38 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch 4 Montage Abbildung 4-4 Versetzte Montage (empfohlen) Abbildung 4-5 Gestapelte Montage (nicht empfohlen) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 39: Transportieren Eines Wechselrichters

    Schaumstoff, Papier oder sonstiges Schutzmaterial, damit sein Gehäuse nicht beschädigt wird. Abbildung 4-6 Transportieren eines Wechselrichters ----Ende 4.5 Anbringen der Montagehalterung Sicherheitshinweise zur Montage Abbildung 4-7 Zeigt die Abmessungen der Montagelöcher beim SUN2000. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 40: Wandmontage

    Betonwände eingesetzt. Für andere Wandtypen sind Dehnschrauben selbst bereitzustellen. Stellen Sie dabei sicher, dass die Wand die Traglastanforderungen des Wechselrichters erfüllt. Abbildung 4-8 Aufbau einer Dehnschraube (1) Schraube (2) Mutter (3) Federscheibe (4) Flache Unterlegscheibe (5) Spreizdübel Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 41 Standards werden die Schrauben zum Sichern von DC-Schaltern (DC SWITCH) verwendet, um ein versehentliches Einschalten zu verhindern. l Für das in Australien verwendete Modell muss dieser Schritt ausgeführt werden, um die lokalen Standards zu erfüllen. Abbildung 4-10 Montieren einer Sicherungsschraube für den DC-Schalter Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 42 Stellen Sie selbst ein geeignetes Diebstahlschutz-Schloss für den Lochdurchmesser (Ф8 mm) bereit. l Es wird ein wasserdichtes Schloss für den Außenbereich empfohlen. l Bewahren Sie den Schlüssel zum Schloss sicher auf. Abbildung 4-12 Montage des Diebstahlschutz-Schlosses ----Ende Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 43: Trägermontage

    Position der Löcher mit einem Filzstift. Abbildung 4-13 Ermitteln der Lochpositionen Schritt 2 Bohren Sie die Löcher mit einer Schlagbohrmaschine. ANMERKUNG Es wird geraten, die Bohrlochstellen durch Auftragen von Rostschutzfarbe zu schützen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 44 Abbildung 4-14 Bohren von Löchern Schritt 3 Sichern Sie die Montagehalterung. Abbildung 4-15 Sichern der Montagehalterung Schritt 4 Montieren Sie den SUN2000 auf die Montagehalterung. Schritt 5 Ziehen Sie die Schraubenbaugruppe fest. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 45 Stellen Sie selbst ein geeignetes Diebstahlschutz-Schloss für den Lochdurchmesser (Ф8 mm) bereit. l Es wird ein wasserdichtes Schloss für den Außenbereich empfohlen. l Bewahren Sie den Schlüssel zum Schloss sicher auf. Abbildung 4-17 Montage des Diebstahlschutz-Schlosses ----Ende Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 46: Elektrische Anschlüsse

    Beim Anklemmen von Kabeln ist jederzeit geeignete persönliche Schutzkleidung zu tragen. l Um einen schlechten Kabelkontakt aufgrund einer Überbeanspruchung zu vermeiden, wird empfohlen, die Kabel aufzuwickeln und dann an die entsprechenden Ports anzuschließen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 47: Vorbereiten Der Installation

    5.2 Vorbereiten der Installation Abbildung 5-1 Kabelverbindungen des SUN2000 (optional in gestrichelten Kästchen) HINWEIS Wenn der Smart Dongle konfiguriert ist, empfiehlt es sich, den Smart Dongle zu installieren, bevor Sie das Signalkabel anschließen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 48 DTSU666-HW werden empfohlen. Wählen Sie die Geräte aus, die die Von örtlichen Rundsteueranlage Stromnetzplanungsanforderungen erfüllen. Stromnetzunternehmen bereitgestellt Schalter für schnelles Wählen Sie ein geeignetes Modell gemäß Vom Kunden vorbereitet Herunterfahren den Anforderungen aus. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 49: Anz Bezeichnung

    (Optional) RS485- Zweiadriges, l Leiterquerschnittsfläche: 0,2–1 mm Kommunikationskabel abgeschirmtes, l Kabelaußendurchmesser: 4–11 mm (zum Kaskadieren von verdrilltes Kabel für Wechselrichtern oder zum den Außenbereich Anschluss an den RS485- Signalanschluss am SmartLogger) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 50 Anmerkungc: Die Wechselrichter SUN2000-8KTL-M2 und SUN2000-10KTL-M2 sind nur in Australien einsetzbar. ANMERKUNG l Der Mindestkabeldurchschnitt muss den lokalen Standards für Kabel entsprechen. l Die Auswahl der Kabel wird durch folgende Faktoren beeinflusst: AC-Nennstrom, Kabeltyp, Streckenführungsverfahren, Umgebungstemperatur und maximale gewünschte Leitungsverluste. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 51: Anschließen Des Pe-Kabels

    In einigen Ländern und Regionen sind für den SUN2000 zusätzliche Erdungskabel erforderlich. Verwenden Sie in diesem Fall Kabel mit demselben Durchmesser wie das AC-Ausgangskabel und erden Sie die PE-Klemme jeweils am AC-Steckverbinder und an der Erdungsschraube am Gehäuse. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 52 Wenn Sie eine Heißluftpistole verwenden, schützen Sie die Geräte vor Versengen. Abbildung 5-2 Crimpen eines Kabelschuhs (1) Kabel (2) Kabelader (3) Wärmeschrumpfschlauch (4) Kabelschuh (5) Crimpwerkzeug (6) Heißluftpistole Schritt 2 Schließen Sie das PE-Kabel an. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 53: Anschließen Des Ac-Ausgangsstromkabels

    AC-Schalter an. Andernfalls kann der Schalter versehentlich auslösen. l Wird der AC-Schalter mit Spezifikationen verwendet, die sich außerhalb lokaler Normen, Vorschriften oder der Empfehlungen von Huawei befinden, kann es in Ausnahmefällen vorkommen, dass sich der Schalter nicht rechtzeitig ausschaltet, was zu schwerwiegenden Fehlfunktionen führen kann.
  • Seite 54 Vergewissern Sie sich, dass die AC-Abschlüsse feste und solide elektrische Verbindungen bieten. Geschieht dies nicht, kann es zu einer Fehlfunktion des SUN2000 sowie zu Beschädigungen seiner AC-Steckverbinder kommen. l Achten Sie darauf, dass das Kabel nicht verdreht ist. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 55 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-6 Dreiadriges Kabel (L1, L2 und L3) Abbildung 5-7 Vieradriges Kabel (L1, L2, L3 und PE) Abbildung 5-8 Vieradriges Kabel (L1, L2, L3 und N) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 56 Schritt 2 Schließen Sie den AC-Steckverbinder an den AC-Ausgangsanschluss an. HINWEIS Achten Sie darauf, dass der AC-Steckverbinder sicher angeschlossen ist. Abbildung 5-10 Sichern des AC-Steckverbinders Schritt 3 Überprüfen Sie die Verlegung des AC-Ausgangsstromkabels. Abbildung 5-11 Kabelweg ----Ende Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 57: Verbindungstrennung

    Plus- und Minus-Steckverbinder nicht in Betrieb. Warten Sie, bis die Sonneneinstrahlungsstärke abends nachlässt und der PV-String-Strom auf unter 0,5 A zurückgeht. Schalten Sie anschließend den DC-Schalter aus. Entfernen Sie die positiven und negativen Steckverbinder, um die Polarität auszugleichen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 58: Klemmenbeschreibung

    (4) Klemmen des Gleichstromeingangs 4 Vorgehensweise W ARNUNG Bevor Sie die Plus- und Minus-Steckverbinder in die Positiv- und Negativ-DC- Eingangsklemmen des SUN2000 einrasten, vergewissern Sie sich, dass der DC SWITCH (DC-Schalter) aufOFFsteht. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 59 Lieferumfang des SUN2000 enthalten sind. Die Verwendung von inkompatiblen Plus- und Minus-Metallklemmen und DC-Steckverbindern kann schwerwiegende Folgen haben. Der verursachte Schaden am Gerät wird von keiner Garantie- oder Servicevereinbarung abgedeckt. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 60 SWITCH (DC-Schalter) auf OFF (Aus) gesetzt ist. Zum Entfernen der Plus- und Minus-Steckverbinder vom SUN2000 führen Sie einen Gabelschlüssel in das Bajonett ein und drücken kräftig, um den DC-Steckverbinder zu entfernen. Abbildung 5-14 Entfernen eines DC-Steckverbinders Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 61: Optional) Anschließen Des Smart Dongle

    Um die SIM-Karte zu entfernen, drücken Sie sie nach innen. Dann springt die SIM-Karte automatisch heraus. l Achten Sie bei der erneuten Installation des WLAN-FE Smart Dongle oder des 4G Smart Dongle darauf, dass der Verschluss wieder einrastet. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 62: Optional) Anschließen Des Signalkabels

    Kurzanleitung SDongleA-03 (4G). Sie können das Dokument auch durch Scannen des QR- Codes abrufen. Diese Kurzanleitung ist im Lieferumfang des Smart Dongle enthalten. 5.7 (Optional) Anschließen des Signalkabels Signalbenennungen des COM-Anschlusses Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 63: Pin Benen Funktion Nung

    Anschluss an Kontakt- Verbindung zum nal + einen RS485- Schnittstelle Rundsteuergerät Signalanschluss für die her. 485B2 RS485- DIN2 an einem Smart Netzplanung Differenzialsig- Power Sensor zur nal - Exportbegrenzun g verwendet Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 64 Der Smart Power Sensor ist wichtig für die Exportbegrenzung. Wählen Sie den Smart Power Sensor gemäß dem tatsächlichen Projekt aus. l Der Smart Power Sensor und der Smart Dongle müssen an denselben Wechselrichter angeschlossen werden. SmartLogger-Netzwerkaufbau-Szenario Abbildung 5-19 SmartLogger-Netzwerkaufbau Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 65: Anschließen Des Rs485-Kommunikationskabels (Kaskadierung Von Wechselrichtern)

    Sensor an einen COM-Anschluss separat vom COM-Anschluss des Wechselrichters anzuschließen. 5.7.1 Anschließen des RS485-Kommunikationskabels (Kaskadierung von Wechselrichtern) Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-20 Kabelmontage Schritt 2 Verbinden Sie den Signalkabelanschluss mit dem COM-Anschluss. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 66: Anschließen Des Rs485-Kommunikationskabels (Smart Power Sensor)

    5.7.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor) Kabelverbindung Die folgenden Abbildungen zeigen die Kabelverbindungen zwischen dem Wechselrichter und dem DTSU666-H-Leistungsmesser. Abbildung 5-22 Dreiphasige dreiadrige Verbindung (Smart Dongle-Netzwerk) (1) Abschirmungsschicht des Signalkabels Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 67 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-23 Dreiphasige vieradrige Verbindung (Smart Dongle-Netzwerk) (1) Abschirmungsschicht des Signalkabels Die folgenden Abbildungen zeigen die Kabelverbindungen zwischen dem Wechselrichter und dem DTSU666-HW-Leistungsmesser. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 68 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-24 Dreiphasige dreiadrige Direktverbindung (Smart Dongle-Netzwerk) (1) Abschirmungsschicht des Signalkabels Abbildung 5-25 Dreiphasige vieradrige Direktverbindung (Smart Dongle-Netzwerk) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 69 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch 5 Elektrische Anschlüsse (1) Abschirmungsschicht des Signalkabels Abbildung 5-26 Dreiphasige dreiadrige Direktverbindung (SmartLogger-Netzwerk) (1) Abschirmungsschicht des Signalkabels Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 70 Tabelle 5-4 Wählen Sie den Kabelverbindungsmodus aus Parameter Hinweis Wählen Sie den Kabelverbindungsmodus aus: 0: n.34 bedeutet dreiphasig/vieradrig. 1: n.33 bedeutet dreiphasig/dreiadrig. Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 71: Anschließen Des Signalkabels Für Schnelles Herunterfahren

    Schritt 2 Schließen Sie das Signalkabel an den COM-Anschluss an. Abbildung 5-29 Sichern des Signalkabelanschlusses ----Ende 5.7.3 Anschließen des Signalkabels für schnelles Herunterfahren Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 72 Das schnelle Herunterfahren wird ausgelöst, wenn der Schalter von geschlossen zu offen wechselt. Abbildung 5-30 Kabelmontage Schritt 2 Verbinden Sie den Signalkabelanschluss mit dem COM-Anschluss. Abbildung 5-31 Sichern des Signalkabelanschlusses ----Ende Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 73: Anschließen Des Stromnetzplanungs-Signalkabels

    Die folgende Abbildung zeigt die Kabelverbindungen zwischen dem Wechselrichter und dem Rundsteuergerät. Abbildung 5-32 Kabelverbindung Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-33 Kabelmontage Schritt 2 Schließen Sie das Signalkabel an den COM-Anschluss an. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 74: Anschließen Des Ns-Schutz-Signalkabels

    Funktionsparameter > Potenzialfreie Kontaktfunktion und stellen Sie die Potenzialfreie Kontaktfunktion auf NS-Schutz ein. Abbildung 5-35 Anschließen von kaskadierten Wechselrichtern an den NS-Schutzschalter Schritt 1 Schließen Sie die Signalkabel der kaskadierten Wechselrichter an die Signalkabelverbinder Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 75 Spannungsänderung herunter. Wenn die Verbindung des NA-Schutzgeräts getrennt wird, beträgt die Spannung am AI1-Anschluss 0 V und der Wechselrichter wird heruntergefahren. Wird das NA- Schutzgerät wieder angeschlossen, beträgt die Spannung am AI1-Anschluss 12 V und Sie müssen den Wechselrichter manuell starten. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 76 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-38 Anschließen des SmartLoggers an den NS-Schutzschalter Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 77: Inbetriebnahme

    Verbindung mit dem SUN2000 sind ausgeschaltet. Kabelanschlüsse Das AC-Ausgangsstromkabel, das DC- Eingangsstromkabel und das Signalkabel sind korrekt, fest und zuverlässig angeschlossen. Nicht verwendete Klemmen und Nicht verwendete Klemmen und Anschlüsse sind Anschlüsse durch Kappen wasserdicht verschlossen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 78: Einschalten Des Systems

    Schritt 2 (Optional) Entfernen Sie die Sicherungsschraube vom DC-Schalter. Abbildung 6-1 Entfernen der Sicherungsschraube von einem DC-Schalter Schritt 3 Falls zwischen dem PV-String und dem Wechselrichter ein DC-Schalter ist, schalten Sie den DC-Schalter ein. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 79: Bedeutung

    Es findet Kommunikation statt. (Wenn und 0,2 s lang aus) ein Mobiltelefon an den SUN2000 angeschlossen ist, zeigt die Anzeige zunächst an, dass das Telefon mit dem SUN2000 verbunden ist: Blinkt in langen Abständen grün.) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 80 Die Parameter für die (0,2 s lang ein und 0,2 s Verbindung zum Router sind lang aus) nicht eingestellt. Leuchtet dauerhaft Anormal Der Smart Dongle ist defekt. Ersetzen Sie den Smart Dongle. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 81 überschreitet, sind die 4G- Parametereinstellungen falsch. Setzen Sie die Parameter zurück. Blinkt in langen Abständen Normal Die DFÜ-Verbindung wurde (1 s lang ein und 1 s lang erfolgreich eingerichtet (Dauer aus) < 30 s). Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 82 Sie sich an den Anbieter. Überprüfen Sie, ob der Tarif und der Datenverkehr der SIM-Karte normal sind. Wenn dies nicht der Fall ist, laden Sie die SIM- Karte auf, und kaufen Sie Datenverkehrsvolumen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 83 – Prüfen Sie, ob die Wechselrichter mit dem Dongle kompatibel sind. – Verbinden Sie den Dongle mit anderen Wechselrichtern. Überprüfen Sie, ob der Dongle oder der USB- Anschluss des Wechselrichters defekt ist. ----Ende Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 84: Mensch-Maschine-Interaktion

    Mensch-Maschine-Interaktion 7.1 Inbetriebnahme der App 7.1.1 Herunterladen der FusionSolar-App Methode 1: Suchen Sie in Huawei AppGallery nach FusionSolar und laden Sie das neueste Installationspaket herunter. Methode 2: Öffnen Sie mit dem Browser des Mobiltelefons https://solar.huawei.com und laden Sie das neueste Installationspaket herunter.

  • Seite 85: Optional) Registrieren Eines Installationsanbieterkontos

    Abbildung 7-3 Erstellen des ersten Installationsanbieterkontos HINWEIS Zum Erstellen mehrerer Installationsanbieterkonten für ein Unternehmen melden Sie sich bei der FusionSolar-App an und tippen Sie auf Benutzer hinzufügen, um ein Installationsanbieterkonto hinzufügen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 86: Erstellen Einer Pv-Anlage Und Eines Benutzers

    Start wird nicht unterstützt). Stellen Sie den Netzcode basierend auf der Region ein, in der sich die PV-Anlage befindet. l Einzelheiten zur Verwendung des Stationsbereitstellungsassistenten finden Sie in der Datei FusionSolar App Quick Guide. Sie können das Dokument auch durch Scannen des QR-Codes abrufen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 87: Optional) Festlegen Des Physischen Layouts Der Smart Pv-Optimierer

    Anlagennamen, um den Anlagenbildschirm aufzurufen. Wählen Sie Anlagenansicht, tippen Sie auf und laden Sie nach Aufforderung das Foto der physischen Layoutvorlage hoch. Abbildung 7-6 Hochladen eines Bildes der physischen Layoutvorlage (App) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 88 ANMERKUNG Sie können das Foto der physischen Layoutvorlage auch folgendermaßen auf der Web-UI hochladen: Melden Sie sich bei https://intl.fusionsolar.huawei.com an, um auf die Web-UI des FusionSolar Smart PV-Managementsystems zuzugreifen. Klicken Sie auf der Start auf den Anlagennamen, um die Anlagenseite aufzurufen. Wählen Sie Layout, klicken Sie auf Speichem und laden Sie das Foto der physischen Layoutvorlage hoch.

  • Seite 89: Detecting Optimizer Disconnection

    Um weitere Parameter festzulegen, tippen Sie auf Einstellungen. Einzelheiten zu den Parametern finden Sie in der FusionSolar App and SUN2000 App User Manual. Sie können das Dokument auch durch Scannen des QR-Codes abrufen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 90: Energiesteuerung

    Bei nur einem SUN2000 setzen Sie diesen Parameter auf Wechselrichter. Begrenzungs Gesamtleistung gibt die Exportbegrenzung der Gesamtleistung modus am netzgekoppelten Punkt an. Leistungsanp Gibt das kürzeste Intervall für eine einzelne Anpassung zum assungszeitra Schutz vor Rückströmung an. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 91 Prozent fest. Wenn das Kommunikationsmodul keine für Messdaten erkennt oder die Kommunikation zwischen dem Ausfallsicher Kommunikationsmodul und dem SUN2000 unterbrochen ist, heit liefert das Kommunikationsmodul den Minderungswert der Wirkleistung des SUN2000 in Prozent. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 92 Parameter auf Aktivieren gesetzt ist, setzt der SUN2000 hung die Leistung entsprechen des Minderungsprozentsatzes der Ausfallsicher Wirkleistung herab, wenn die Kommunikation zwischen dem SUN2000 und dem Kommunikationsmodul über einen Zeitraum unterbrochen ist, der die Erkennungszeit der Kommunikationsunterbrechung überschreitet. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 93: Scheinleistungssteuerung Auf Der Ausgangsseite Des Wechselrichters

    Hinweis a: Dieser Parameter wird nur für den AS4777-Netzcode unterstützt. ----Ende 7.2.1.2 Scheinleistungssteuerung auf der Ausgangsseite des Wechselrichters Tippen Sie auf dem Startbildschirm auf Einstellungen > Leistungsanpassung, um die Wechselrichterparameter einzustellen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 94: Afci

    Funktion Ein falscher Anschluss oder Beschädigungen von PV-Modulen oder Kabeln können Lichtbögen verursachen, die zu Bränden führen können. Solarwechselrichter von Huawei verfügen über eine Bogenerkennungsfunktion gemäß den Anforderungen von UL 1699B-2018 und stellen so die Sicherheit der Benutzer und ihres Eigentums sicher.

  • Seite 95: Löschen Von Alarmen

    Sie den Bildschirm Inbetriebnahme des Geräts auf, wählen Sie Einstellungen > Funktionsparameter und deaktivieren Sie AFCI. ANMERKUNG Die AFCI-Funktion funktioniert nur mit Optimierern von Huawei oder gewöhnlichen PV-Modulen, unterstützt jedoch keine Optimierer oder intelligenten PV-Module von Drittanbietern. Löschen von Alarmen Der Alarm DC-Störlichtbogen ist Bestandteil der AFCI-Funktion.

  • Seite 96: Ips-Überprüfung (Für Italien Nur Netzcode Cei0-21)

    Schritt 2 Tippen Sie auf Starten, um den IPS-Test zu starten. Der SUN2000 erkennt maximale Spannung über 10 Minuten (59.S1), maximale Überspannung (59.S2), minimale Unterspannung (27.S1), minimale Unterspannung (27.S2), maximale Überfrequenz (81.S1), maximale Überfrequenz (81.S2), minimale Unterfrequenz (81.S1) und minimale Unterfrequenz (81.S2). Abbildung 7-15 IPS-Test Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 97: Smartlogger-Netzwerkaufbau-Szenario

    Bildschirm auf Berichte, um den IPS-Überprüfungsbericht anzuzeigen. ----Ende 7.3 SmartLogger-Netzwerkaufbau-Szenario Siehe PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Inverters + SmartLogger3000 + RS485 Networking). Diesen können Sie durch Scannen des QR-Codes abrufen. Abbildung 7-16 SmartLogger3000 Ausgabe 11 (2023-02-07) Copyright ©...
  • Seite 98 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch 7 Mensch-Maschine-Interaktion Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 99: Instandhaltung

    Bevor Sie die Optimierer und PV-Strings warten, schalten Sie das System aus, indem Sie die folgenden Schritte ausführen. Andernfalls können die PV-Strings unter Spannung gesetzt werden, was zu elektrischen Schlägen führen kann. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 100: Routinewartung

    Um sicherzustellen, dass der SUN2000 lange Zeit richtig arbeiten kann, wird empfohlen, ihn routinemäßig zu warten, wie in diesem Kapitel beschrieben. V ORSICHT Schalten Sie das System aus, bevor Sie Reinigungsarbeiten am System durchführen, Kabel anschließen und die Zuverlässigkeit der Erdung wiederherstellen. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 101: Fehlerbehebung

    8.3 Fehlerbehebung ANMERKUNG Wenden Sie sich an Ihren Händler oder den technischen Support von Huawei, wenn die in der Spalte Vorschläge zur Fehlerbehebung aufgeführten Maßnahmen ergriffen wurden, der Fehler jedoch weiterhin besteht. Alarmschweregrade sind wie folgt definiert: Schwerwiegend: Der Wechselrichter ist defekt.
  • Seite 102 Ursachen-ID 1 = PV1 String-Strom auf unter 0,5 A Ursachen-ID 2 = PV2 zurückgeht, setzen Sie den DC- Ursachen-ID 3 = PV3 SCHALTERaufOFFund passen Sie die Polarität des PV-Strings an. Ursachen-ID 4 = PV4 Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 103 Wechselspannung normal ist. l Das Stromnetz ist 2. Überprüfen Sie, dass das ausgefallen. Wechselspannungskabel l Das angeschlossen und der AC-Schalter Wechselspannung- eingeschaltet ist. skabel ist nicht angeschlossen oder der Wechselspannungs -Leistungsschalter ist ausgeschaltet. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 104 Zustimmung des lokalen Stromnetzbetreibers die Schwelle für den Unterspannungsschutz des Stromnetzes zu ändern. 3. Sollte der Fehler weiterhin bestehen, überprüfen Sie die Verbindung zwischen dem AC- Schalter und dem Ausgangsstromkabel. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 105 Stromnetzes zu ändern. 3. Prüfen Sie, ob die Spitzenspannung des Stromnetzes zu hoch ist. Bleibt der Fehler über einen längeren Zeitraum bestehen und kann nicht behoben werden, wenden Sie sich an den Stromnetzanbieter. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 106 Ist dies der Fall, melden Sie sich bei der Smartphone-App, beim SmartLogger oder beim NMS an, um mit der Zustimmung des lokalen Stromnetzbetreibers die Schwelle für den Unterfrequenzschutz des Stromnetzes zu ändern. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 107 Standard des lokalen Stromnetzes überein. 2. Wenn der Alarm häufig auftritt, prüfen Sie, ob die Netzfrequenz im zulässigen Bereich liegt. Wenn dies nicht der Fall ist, wenden Sie sich an den lokalen Stromnetzbetreiber. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 108 2. Wenn der Alarm häufig auftritt oder weiterhin besteht, prüfen Sie, ob die Impedanz zwischen dem PV-String und dem Boden nicht unter dem unteren Schwellenwert liegt. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 109 Boden isoliert. wert in einer bewölkten oder regnerischen Umgebung liegt, melden Sie sich bei der Mobiltelefon-App, beim SmartLogger oder beim NMS an und setzen Sie den Schutzschwellenwert für die Isolationsimpedanz zurück. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 110 Alarme auszugeben, und während der Aktualisierung nicht in den normalen Zustand zurückgesetzt werden kann, wenn die PV- Eingänge das nächste Mal getrennt und wieder angeschlossen werden. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 111 Schwelle überschreitet, und Sie die Zustimmung des lokalen Stromnetzbetreibers eingeholt haben, ändern Sie die Schwelle für den Überspannungsschutz. 3. Prüfen Sie, ob die maximale Netzspannung nicht größer ist als der obere Schwellenwert. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 112 Ende und Minus-Steckverbinder am Spannung überschreitet den anderen). oberen Grenzwert. l ID7: Führen Sie die Optimierer- Suchfunktion bei normalem Sonnenlicht erneut aus. l ID8: Führen Sie die Optimierer- Suchfunktion bei normalem Sonnenlicht erneut aus. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 113 String und überprüfen Sie, ob die PV-Stringspannung den oberen Schwellenwert der Eingangsspannung des Wechselrichters überschreitet. 2081 Optimiererfehler Warnung Ursachen-ID = 1 Gehen Sie zur Seite mit den Optimierer-Informationen, um die Ein Optimierer ist Fehlerinformationen anzuzeigen. fehlerhaft. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 114: Handhabung Des Wechselrichters

    Karton. Dichten Sie ihn ordnungsgemäß ab. 9.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemäß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgeräten. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 115: Technische Daten

    5KTL-M2 7KTL-M2 0KTL-M2 Maximale 1080 V Eingangsspannun Maximaler 22 A/27 A (Abhängig vom Typenschild des Produkts) Eingangsstrom (pro MPPT) Max. 30 A/39 A (Abhängig vom Typenschild des Produkts) Kurzschlussstrom (pro MPPT) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 116 22,8 A (380 25,8 A (380 30,4 A (380 V)/11,6 A V)/14,5 A V)/17,3 A V)/21,7 A V)/24,6 A V)/28,9 A (400 V) (400 V) (400 V) (400 V) (400 V) (400 V) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 117: Schutz Und Funktion

    7KTL-M2 0KTL-M2 Überspannungska PV II/AC III tegorie Eingang des DC- Unterstützt Schalters Schutz vor Unterstützt Inselbildung Ausgangs- Unterstützt Überstromschutz Eingangs- Unterstützt Verpolungsschutz Fehlererkennung Unterstützt der PV-Strings DC-Gleichtaktbetrieb: 10 kA Überspannungssc hutz Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 118: Display Und Kommunikation

    Display und Kommunikation Technische SUN2000-8 SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-2 Vorgaben KTL-M2 0KTL-M2 2KTL-M2 5KTL-M2 7KTL-M2 0KTL-M2 Bildschirm LED-Anzeigen; WLAN + App RS485 Unterstützt Kommunikations (Optional) WLAN/GPRS/4G erweiterungsmod Fern- Unterstützt Rundsteuerung Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 119: Allgemeine Parameter

    5–95 % r. F. (nicht kondensierend) Eingangsklemme Staubli MC4 Ausgangsklemme Wasserdichter Schnellverbinder IP-Schutzart IP65 Topologie Kein Transformator Umweltschutzanf RoHS 6 orderungen 10.2 Technische Spezifikationen des Optimierers Effizienz Technische SUN2000-450W-P Vorgaben Maximaler 99,5 % Wirkungsgrad Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 120: Technische Vorgaben

    8-80 V Spannungsbereich Maximaler 13 A Kurzschlussstrom Überspannungsebene Ausgang Technische SUN2000-450W-P Vorgaben Nennausgangsleistung 450 W Ausgangsspannung 4-80 V Maximaler 15 A Ausgangsstrom Ausgangs-Bypass Ausgangsspannung/ 0 V/1 kΩ (±10 %) Impedanz beim Herunterfahren Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 121 Technische SUN2000-8 SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-2 Vorgaben KTL-M2 0KTL-M2 2KTL-M2 5KTL-M2 7KTL-M2 0KTL-M2 Mindestanza hl der Optimierer pro String Höchstanzahl Optimierer pro String Maximale 10000 W Gleichstroml eistung pro String Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 122: A Netzcodes

    Unterstützt Unterstützt Unterstützt Unterstützt 15-712-1 auf den französisc hen Inseln (230 V 50 UTE C Stromnetz Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt 15-712-1 auf den französisc hen Inseln (230 V 60 Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 123 Unterstützt Unterstützt Unterstützt Unterstützt iniert (60 CEI0-16 Niederspa Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt nnungsnet z in Italien TAI-PEA Niederspa Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt nnungsnet z in Thailand (PEA) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 124 Unterstützt Unterstützt Unterstützt nnungsnet z in Dubai TAIPOWER Niederspa Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt nnungsnet z in Taiwan EN50438- Niederspa Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt nnungsnet z in Schweden Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 125 Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt nnungsnet z in Hongkong EN50549- Stromnetz Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt in Polen EN50549- Stromnetz Unterstützt Unterstützt Unterstützt Unterstützt MV400 des neuen Standards in Irland Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 126 LV230 AUSTRALI Stromnetz Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt AS4777_NZ Australien -LV230 Pakistan Stromnetz Unterstützt Unterstützt Unterstützt Unterstützt Pakistan OMAN Niederspa Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt nnungsnet z in Oman Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 127: B Inbetriebnahme Des Geräts

    Schritt 1 Rufen Sie den Bildschirm Inbetriebnahme des Geräts auf. Abbildung B-1 Methode 1: Vor der Anmeldung (keine Verbindung zum Internet) Abbildung B-2 Methode 2: Nach der Anmeldung (Verbindung zum Internet) Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 128 Anlage verantwortlich. l Wenn Sie zum ersten Mal den Bildschirm Inbetriebnahme des Geräts des SUN2000 aufrufen, müssen Sie das Anmeldekennwort manuell festlegen, da für den SUN2000 kein anfängliches Anmeldekennwort bereitgestellt wird. ----Ende Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 129: Zurücksetzen Des Passworts

    (SSID) und das ursprüngliche Passwort (PSW) des WLAN-Hotspots und stellen Sie eine Verbindung zur App her. Legen Sie auf dem Anmeldebildschirm ein neues Anmeldepasswort fest und melden Sie sich in der App an. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 130 Festlegen von Verwaltungssystemparametern Melden Sie sich bei der FusionSolar-App an, wählen Sie Inbetriebnahme des Geräts > Einstellungen > Kommunikationskonfiguration > Verwaltungssystemkonfiguration und legen Sie die Verwaltungssystemparameter fest. Abbildung C-3 Festlegen von Verwaltungssystemparametern Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 131 Melden Sie sich bei der FusionSolar-App an, wählen Sie Inbetriebnahme des Geräts > Einstellungen > Kommunikationskonfiguration > WLAN-Einstellungen des Wechselrichters und setzen Sie das WLAN-Passwort zurück. Abbildung C-4 Zurücksetzen des WLAN-Passworts ----Ende Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 132 Das schnelle Herunterfahren wird ausgelöst, wenn der Schalter von geschlossen zu offen wechselt. Methode 4: Wenn AFCI aktiviert ist, erkennt der Wechselrichter automatisch Störlichtbögen und löst eine schnelle Abschaltung aus. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 133 Schritt 3 Melden Sie sich bei der FusionSolar-App an und wählen Sie Mein > Inbetriebnahme des Geräts. Stellen Sie auf dem Bildschirm Inbetriebnahme des Geräts eine Verbindung zum Solarwechselrichter her und melden Sie sich bei dem Gerät an. Rufen Sie dann den Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 134 Wenn eine Minute nach Einschalten des DC-Stroms trotzdem der Alarm für Geringer Isolationswiderstand gemeldet wird, überprüfen Sie auf der Seite Alarmdetails den Prozentsatz für mögliche Kurzschlusspositionen und fahren Sie mit Schritt 4 fort. Abbildung E-1 Alarmdetails Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 135 Geringer Isolationswiderstand nicht gemeldet wird, liegt der Fehler bei dem getrennten PV-Modul und Optimierer. Wählen Sie in der App Inbetriebnahme des Geräts > Wartung > WR EIN/AUS und senden Sie einen Befehl zum Herunterfahren. Fahren Sie mit Schritt 7 fort. Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 136 Akkus und dann den Akkuschalter ein. Schalten Sie den DC-Schalter auf „ON“. Lautet der Status des Wechselrichters auf Herunterfahren: Befehl, wählen Sie in der App Inbetriebnahme des Geräts > Wartung > WR EIN/AUS und senden Sie einen Befehl zum Starten. ----Ende Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

  • Seite 137: Acronyms And Abbreviations

    Arc-fault Circuit Interrupter, Fehlerlichtbogen-Schutzeinrichtung Central Controller, zentrale Steuerung HVRT High Voltage Ride-through, Hochspannungs- Durchfahren LED-Anzeige Light Emitting Diode, Lichtemittierende Diode LVRT Low Voltage Ride-through, Niederspannungs- Durchfahren Photovoltaik Residual Current Device, Fehlerstrom- Schutzeinrichtung Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.
  • Seite 138 SUN2000-(8KTL-20KTL)-M2 Benutzerhandbuch F Acronyms and Abbreviations WEEE Waste Electrical and Electronic Equipment, Richtlinie über Elektro- und Elektronik- Altgeräte Ausgabe 11 (2023-02-07) Copyright © Huawei Technologies Co., Ltd.

Diese Anleitung auch für:

Sun2000-8ktl-m2Sun2000-10ktl-m2Sun2000-12ktl-m2Sun2000-15ktl-m2Sun2000-17ktl-m2Sun2000-20ktl-m2

Inhaltsverzeichnis
