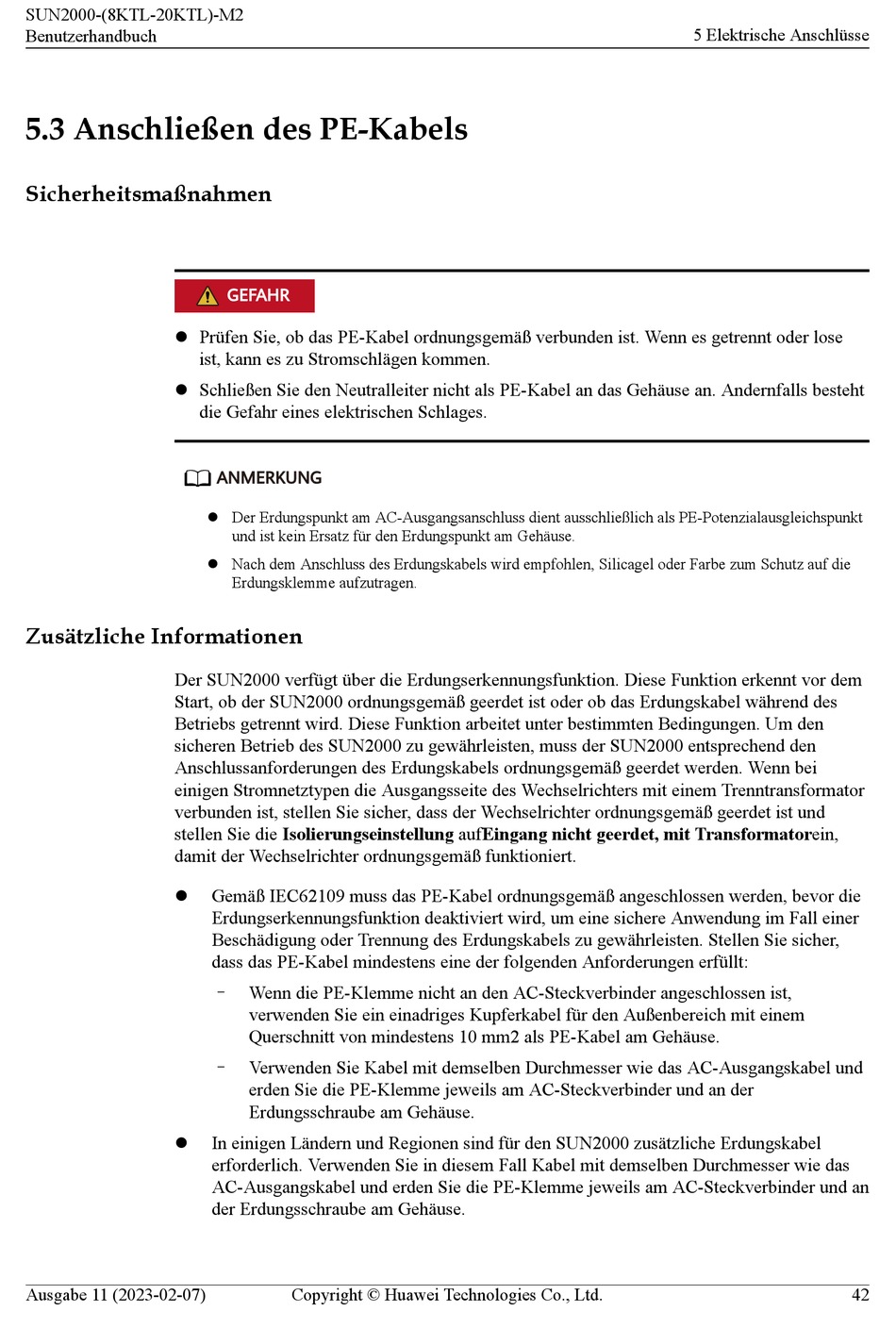

5.3 Anschließen des PE-Kabels
Sicherheitsmaßnahmen
l Prüfen Sie, ob das PE-Kabel ordnungsgemäß verbunden ist. Wenn es getrennt oder lose
l Schließen Sie den Neutralleiter nicht als PE-Kabel an das Gehäuse an. Andernfalls besteht
Zusätzliche Informationen
Der SUN2000 verfügt über die Erdungserkennungsfunktion. Diese Funktion erkennt vor dem
Start, ob der SUN2000 ordnungsgemäß geerdet ist oder ob das Erdungskabel während des
Betriebs getrennt wird. Diese Funktion arbeitet unter bestimmten Bedingungen. Um den
sicheren Betrieb des SUN2000 zu gewährleisten, muss der SUN2000 entsprechend den
Anschlussanforderungen des Erdungskabels ordnungsgemäß geerdet werden. Wenn bei
einigen Stromnetztypen die Ausgangsseite des Wechselrichters mit einem Trenntransformator
verbunden ist, stellen Sie sicher, dass der Wechselrichter ordnungsgemäß geerdet ist und
stellen Sie die Isolierungseinstellung aufEingang nicht geerdet, mit Transformatorein,
damit der Wechselrichter ordnungsgemäß funktioniert.
l
l
Ausgabe 11 (2023-02-07)
GEF AHR
ist, kann es zu Stromschlägen kommen.
die Gefahr eines elektrischen Schlages.
ANMERKUNG
l Der Erdungspunkt am AC-Ausgangsanschluss dient ausschließlich als PE-Potenzialausgleichspunkt
und ist kein Ersatz für den Erdungspunkt am Gehäuse.
l Nach dem Anschluss des Erdungskabels wird empfohlen, Silicagel oder Farbe zum Schutz auf die
Erdungsklemme aufzutragen.
Gemäß IEC62109 muss das PE-Kabel ordnungsgemäß angeschlossen werden, bevor die
Erdungserkennungsfunktion deaktiviert wird, um eine sichere Anwendung im Fall einer
Beschädigung oder Trennung des Erdungskabels zu gewährleisten. Stellen Sie sicher,
dass das PE-Kabel mindestens eine der folgenden Anforderungen erfüllt:
– Wenn die PE-Klemme nicht an den AC-Steckverbinder angeschlossen ist,
verwenden Sie ein einadriges Kupferkabel für den Außenbereich mit einem
Querschnitt von mindestens 10 mm2 als PE-Kabel am Gehäuse.
– Verwenden Sie Kabel mit demselben Durchmesser wie das AC-Ausgangskabel und
erden Sie die PE-Klemme jeweils am AC-Steckverbinder und an der
Erdungsschraube am Gehäuse.
In einigen Ländern und Regionen sind für den SUN2000 zusätzliche Erdungskabel
erforderlich. Verwenden Sie in diesem Fall Kabel mit demselben Durchmesser wie das
AC-Ausgangskabel und erden Sie die PE-Klemme jeweils am AC-Steckverbinder und an
der Erdungsschraube am Gehäuse.
