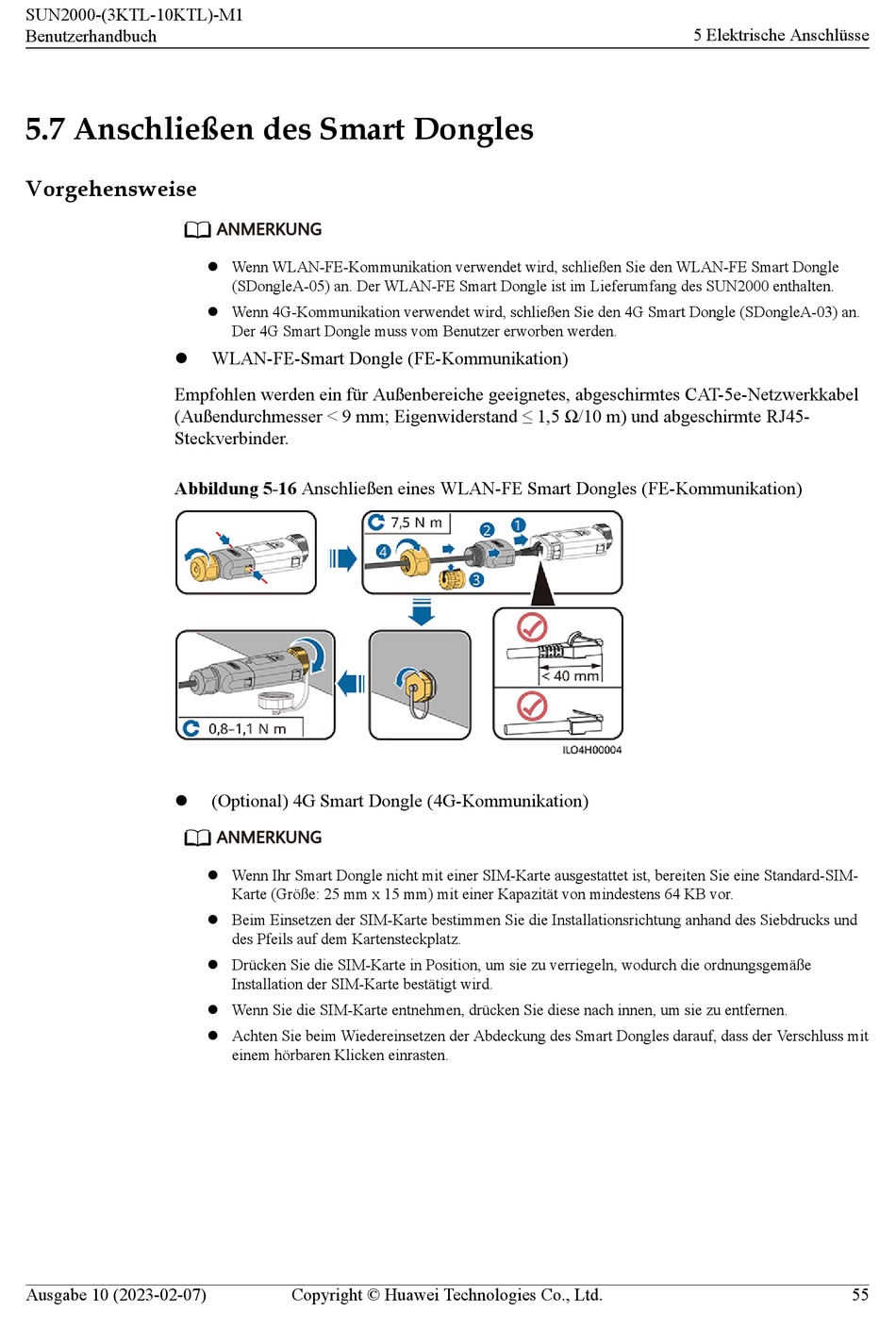

5.7 Anschließen des Smart Dongles
Vorgehensweise
l
Empfohlen werden ein für Außenbereiche geeignetes, abgeschirmtes CAT-5e-Netzwerkkabel
(Außendurchmesser < 9 mm; Eigenwiderstand ≤ 1,5 Ω/10 m) und abgeschirmte RJ45-
Steckverbinder.
Abbildung 5-16 Anschließen eines WLAN-FE Smart Dongles (FE-Kommunikation)
l
Ausgabe 10 (2023-02-07)
ANMERKUNG
l Wenn WLAN-FE-Kommunikation verwendet wird, schließen Sie den WLAN-FE Smart Dongle
(SDongleA-05) an. Der WLAN-FE Smart Dongle ist im Lieferumfang des SUN2000 enthalten.
l Wenn 4G-Kommunikation verwendet wird, schließen Sie den 4G Smart Dongle (SDongleA-03) an.
Der 4G Smart Dongle muss vom Benutzer erworben werden.
WLAN-FE-Smart Dongle (FE-Kommunikation)
(Optional) 4G Smart Dongle (4G-Kommunikation)
ANMERKUNG
l Wenn Ihr Smart Dongle nicht mit einer SIM-Karte ausgestattet ist, bereiten Sie eine Standard-SIM-
Karte (Größe: 25 mm x 15 mm) mit einer Kapazität von mindestens 64 KB vor.
l Beim Einsetzen der SIM-Karte bestimmen Sie die Installationsrichtung anhand des Siebdrucks und
des Pfeils auf dem Kartensteckplatz.
l Drücken Sie die SIM-Karte in Position, um sie zu verriegeln, wodurch die ordnungsgemäße
Installation der SIM-Karte bestätigt wird.
l Wenn Sie die SIM-Karte entnehmen, drücken Sie diese nach innen, um sie zu entfernen.
l Achten Sie beim Wiedereinsetzen der Abdeckung des Smart Dongles darauf, dass der Verschluss mit
einem hörbaren Klicken einrasten.
