3.2

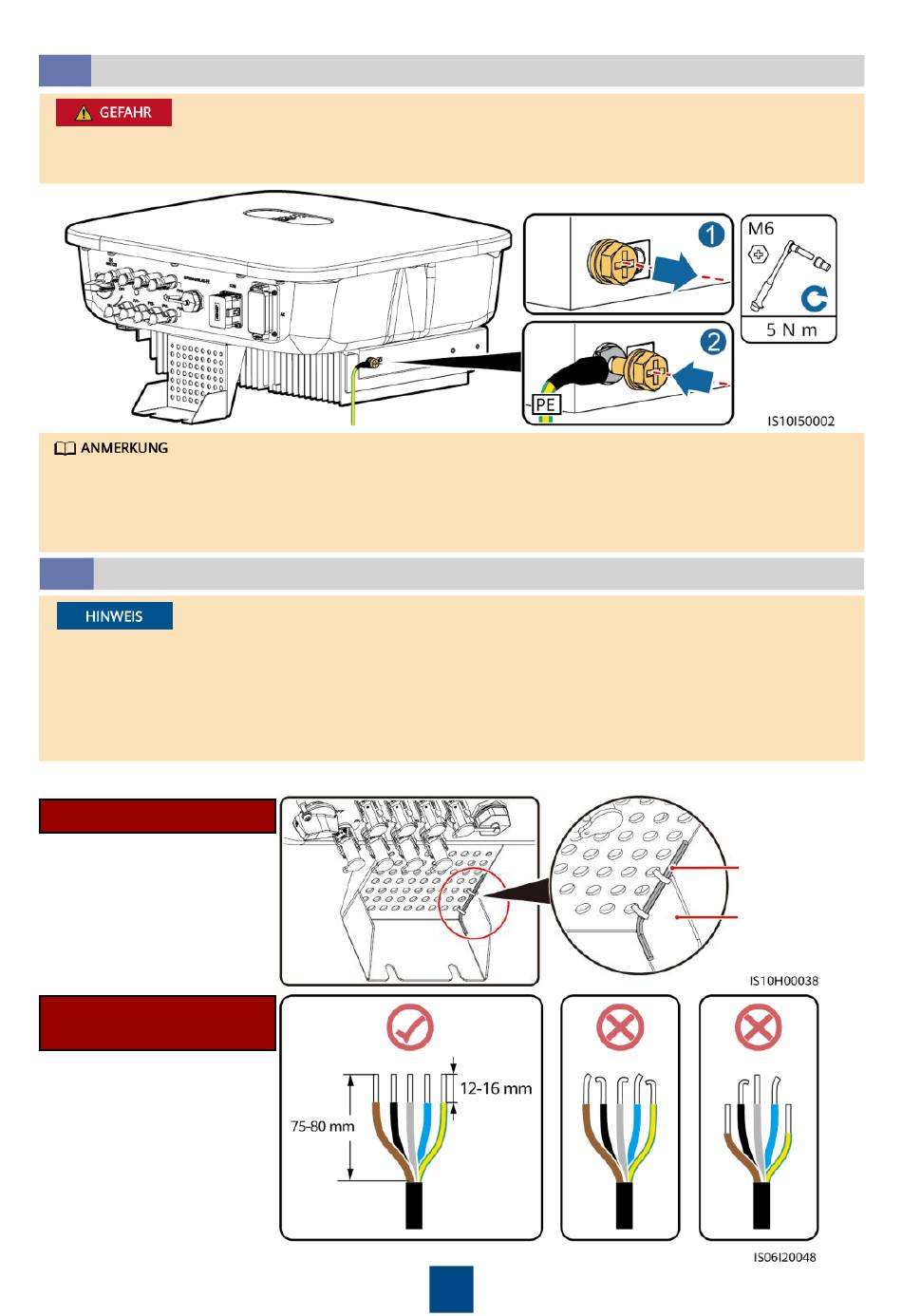

Anschließen des PE-Kabels
Schließen Sie den Neutralleiter nicht als PE-Kabel an das Gehäuse an. Andernfalls besteht die
Gefahr eines elektrischen Schlages.
•
Der Erdungspunkt am AC-Ausgangsanschluss dient ausschließlich als PE-
Potenzialausgleichspunkt und ist kein Ersatz für den Erdungspunkt am Gehäuse.
•
Es wird empfohlen, Silicagel oder Farbe um den Erdungsanschluss herum aufzutragen,
nachdem das PE-Kabel angeschlossen wurde.
3.3
Anschließen des AC-Ausgangsstromkabels
•
Stellen Sie sicher, dass der Schutzmantel des AC-Ausgangsstromkabels bis in den AC-
Steckverbinder hineinführt und dass die Litzen vollständig in die Kabelöffnung eingeführt und
ordnungsgemäß gesichert sind. Anderenfalls kann es zu einer Fehlfunktion oder
Beschädigung des Geräts kommen.
•
Der Innensechskantschlüssel wird mit dem Wechselrichter geliefert und ist am Aufhängesatz
an der Unterseite des Wechselrichters befestigt.
1. Schließen Sie das AC-Ausgangsstromkabel an den AC-Steckverbinder an.
Innensechskantschlüssel
Abisolierungs-
anforderungen
5
Innensechskant
-schlüssel
Aufhängesatz
