SUN2000-(55KTL, 60KTL)-Serie
Benutzerhandbuch
Der SUN2000-60KTL-HV-D1 wird mit M12x40-Schrauben geliefert. Andere
SUN2000-Modelle werden mit M12x60-Spreizdü beln und M12x40-Schrauben geliefert.

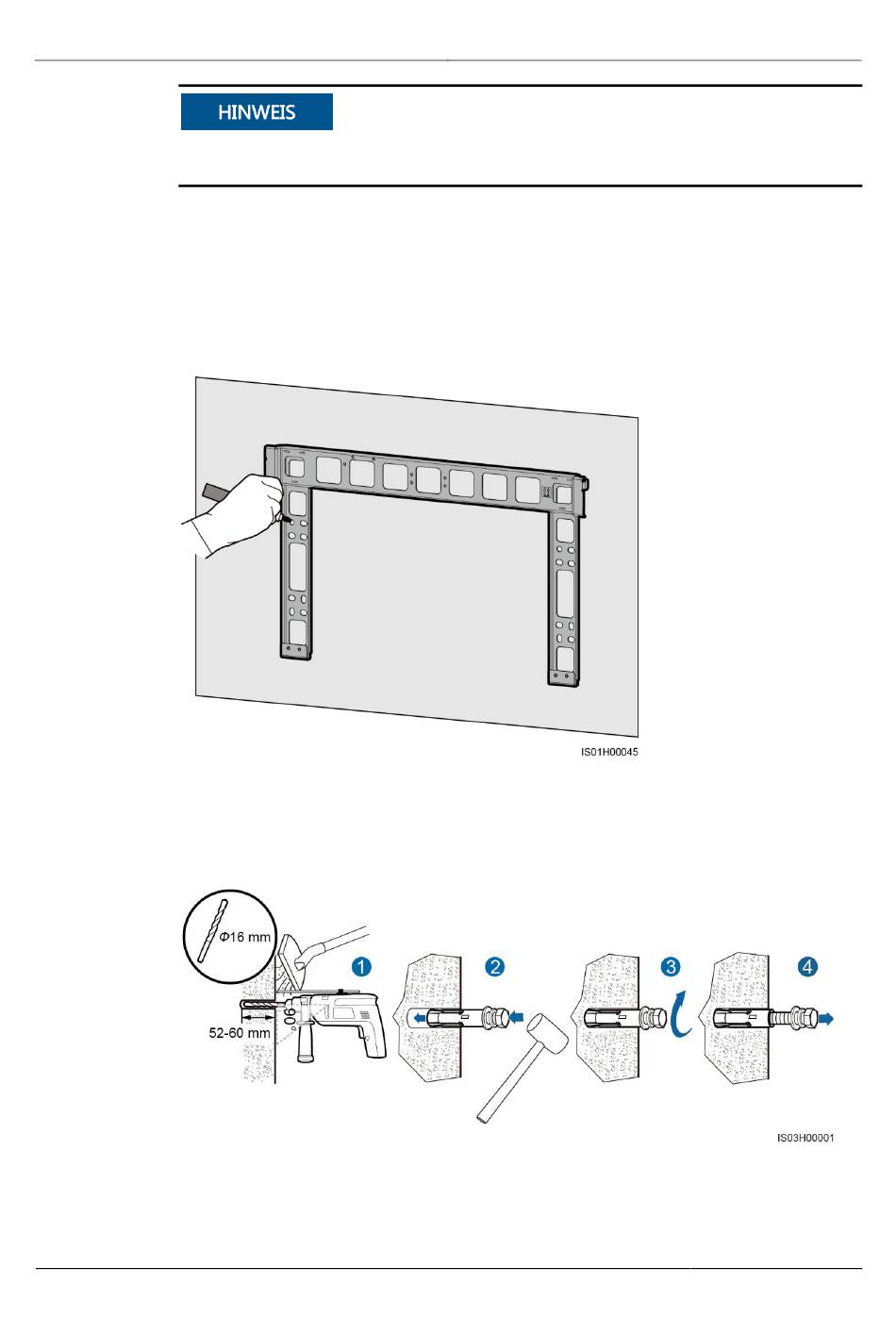

Wandmontage
Schritt 1 Bestimmen Sie anhand der Montagehalterung die Positionen fü r die Bohrlö cher. Richten Sie
die Position der Montagebohrungen mithilfe einer herkö mmlichen oder digitalen
Wasserwaage aus und markieren Sie die Positionen mit einem Markierstift.
Abbildung 4-10 Ermitteln der Lochpositionen
Schritt 2 Bohren Sie mit einer Schlagbohrmaschine Lö cher und montieren Sie die Spreizdü bel.
Abbildung 4-11 Bohren eines Lochs und Einsetzen eines Spreizdü bels
Ausgabe 07 (03.01.2020)
Urheberrechtlich geschü tzt fü r Huawei und vertraulich
Copyright © Huawei Technologies Co., Ltd.
