6.6 Installation mit CUBIC6L-CUBIC6LG

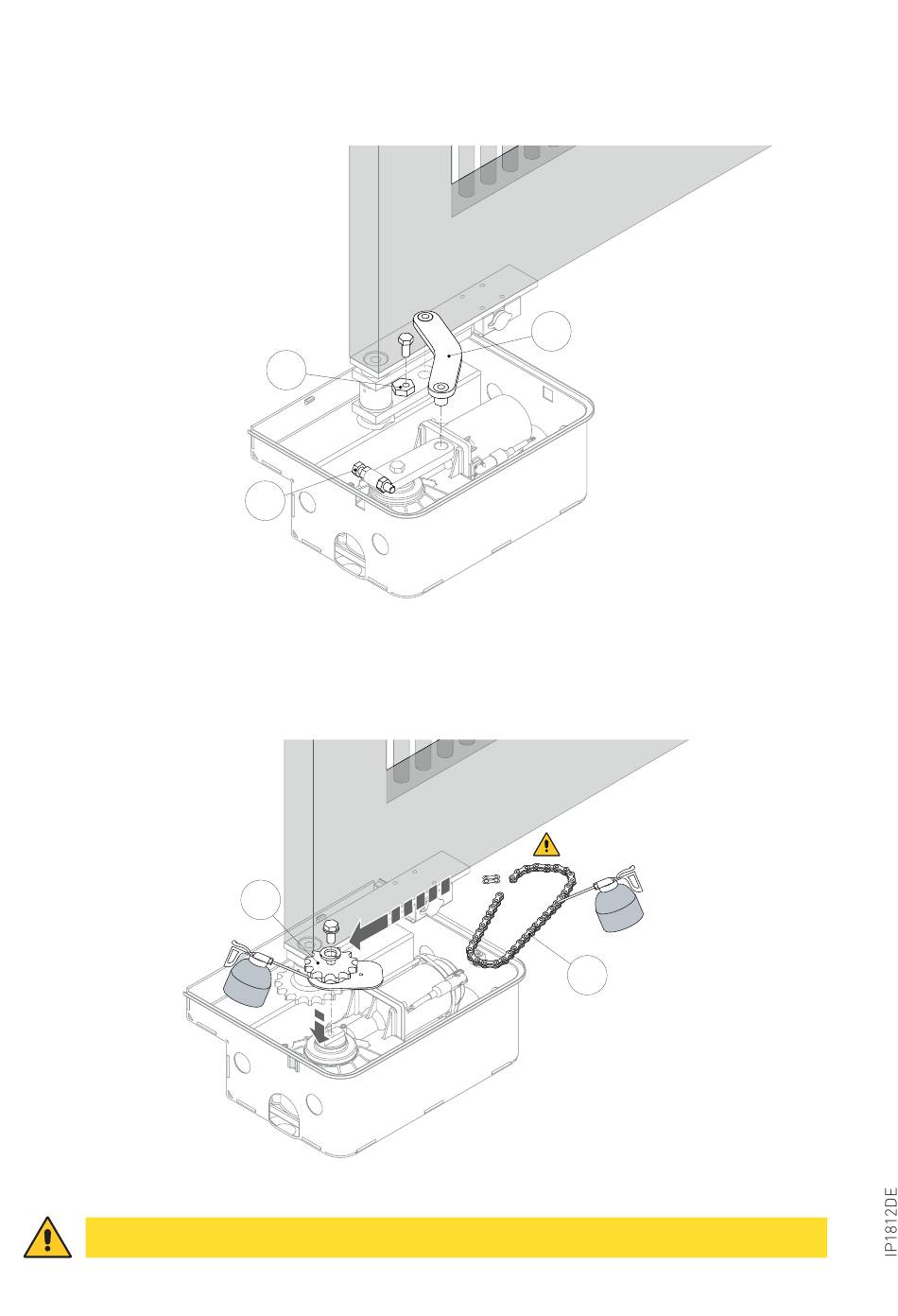

Den Hebel [A] einsetzen und die mechanische Sperren [B] und [C] positionieren und einstellen,
wie in der Abbildung dargestellt.
ANMERKUNG: das abgebildete Beispiel zeigt die Installation des Motors am rechten Torflügel.
A
B
C
6.7 Installation mit CUBIC6TC
Die Ritzel [A] einsetzen und die beiden Ritzeln [B] mit der Kette verbinden, wie in der Abbildung
dargestellt. Schmieren Sie die Kette und das Hebelsystem wie in der Abbildung dargestellt.
A
B
ACHTUNG: Nach dem Anschließen der Kette den Motor am Fundamentkasten befestigen.
