Bedienung

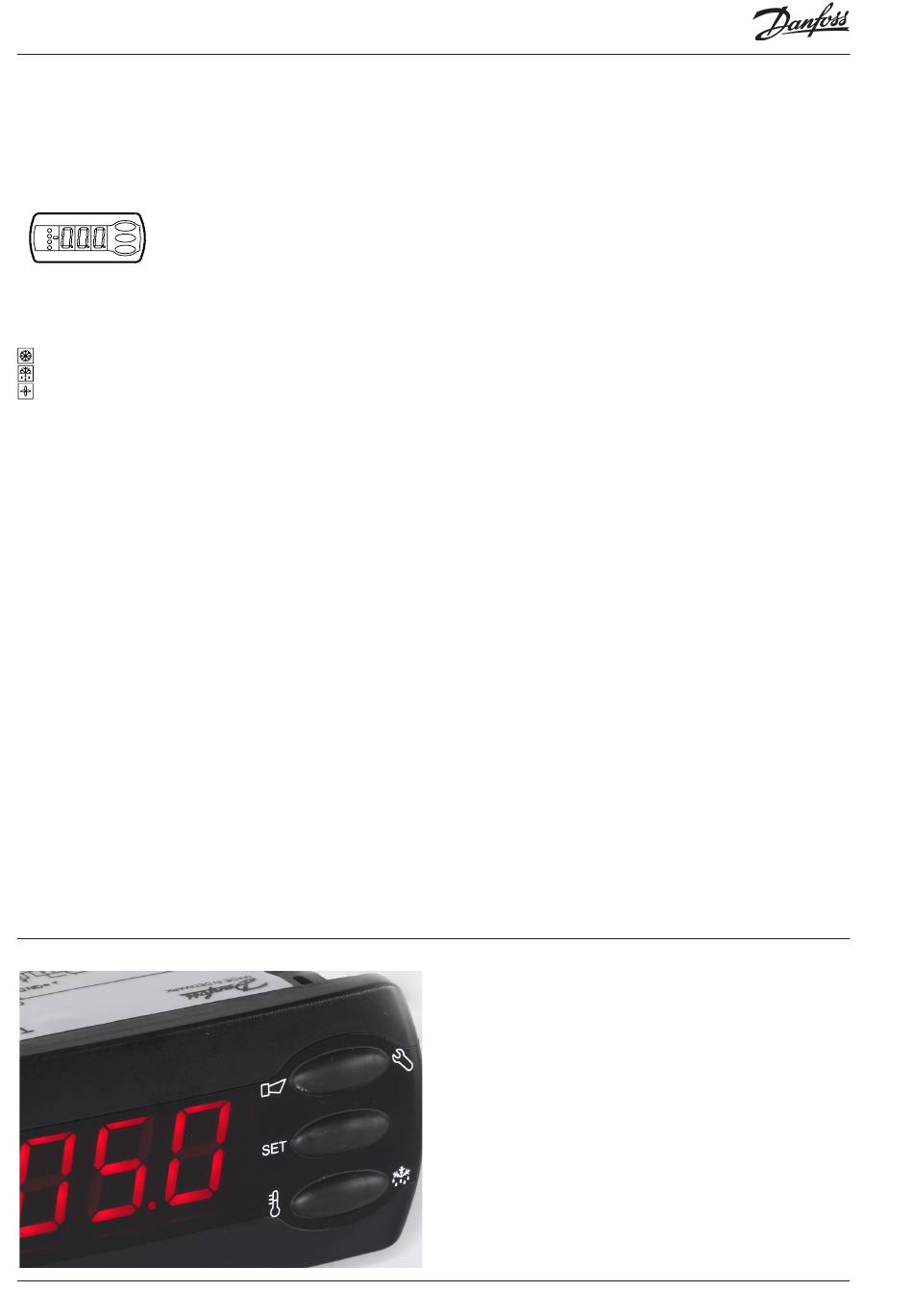

Display
Die Wertdarstellung erfolgt dreistellig. Es besteht die Wahl
zwischen Anzeige in °C oder in °F.
Frontplatzierte Leuchtdioden
Auf der Front sind Leuchtdioden angebracht, die aufleuchten, falls
das zugehörige Relais aktiviert ist.
= Kühlung
= Abtauung
= Lüfter
Bei Alarm blinken die Leuchtdioden.
In dieser Situation lässt sich der Störungscode am Display abrufen
und der Alarm durch kurze Betätigung der obersten Taste quittie-
ren.
Abtauung
Während der Abtauung wird ein –d- im Display angezeigt. Diese
Anzeige läuft bis zu 15 Minuten nach dem die Kühlung wieder
läuft.
Die Anzeige des -d- entfällt jedoch wenn:
- Die Temperatur ist wieder passend innerhalb der 15 Minuten
- Die Regelung mit Main Switch" gestoppt wird
- Ein Hochtemperaturalarm entsteht
6
Manual RS8DY703 © Danfoss 11-2008
Tasten
Bei Änderung einer Einstellung wird bei Betätigung der obersten
Taste der Wert erhöht und bei Betätigung der untersten der Wert
vermindert. Bevor Werte geändert werden können, muss Zugang
zum Menü hergestellt werden. Durch einige Sekunden langes Be-
tätigen der obersten Taste erhält man Zugang zu einer Reihe von
Parametercodes. Wählen Sie den zu ändernden Parametercode
aus, und betätigen Sie anschließend die midlere Taste solange vis
der Wert für den Parameter angezeigt wird. Nach Änderung des
Werts lässt sich der neue Wert speichern, indem erneut die midle-
re Taste betätigt werden.
Beispiele
Menü einstellen
1. Die obere Taste betätigen, bis ein Parameter zur Anzeige ge-
langt
2. Die obere oder die untere Taste betätigen um zum gewünsch-
ten Parameter zu gelangen
3. Die midlere Taste betätigen , bis der Wert des Parameters zur
Anzeige kommt
4. Die obere oder die untere Taste betätigen um einen neuen Wert
zu finden
5. Erneut die midlere Taste betätigen um den Wert festzuhalten.
Alarmrelais ausschalten/ Alarm quittieren /siehe Alarmkode
• Die oberste Taste kurz betätigen
Bei Vorhandensein mehrerer Alarmcodes werden sie in einer Sc-
rolltabelle gesammelt. Zur Durchsicht der Scrolltabelle die oberste
oder unterste Taste betätigen.
Temperatur einstellen
Die midlere Taste betätigen, bis der Temperaturwert zur Anzeige
gelangt
2. Die obere oder die untere Taste betätigen um einen neuen Wert
zu finden
3. Die midlere Taste betätigen um den Einstellvorgang abzu-
schliessen.
Manueller start oder stop einer Abtauung
• Die untere Taste für etwa 4 Sekunden betätigen.
Siehe die Temperatur an den anderen Temperaturfühler
• Die untere Taste kurz betätigen
Ist kein Fühler montiert, erfolgt Anzeige „non".

Hundertprozentig dicht

Die Tasten und die Dichtung hinter der Front sind mit der Front
vergossen.
Eine spezielle Gießtechnik verbindet den harten Frontkunststoff,
die weichen Tasten und die Dichtung, sodass sie eine
integrierte Einheit bilden. Es bestehen keine feuchtigkeits- oder
schmutzdurchlässigen Öffnungen.
EKC 102
