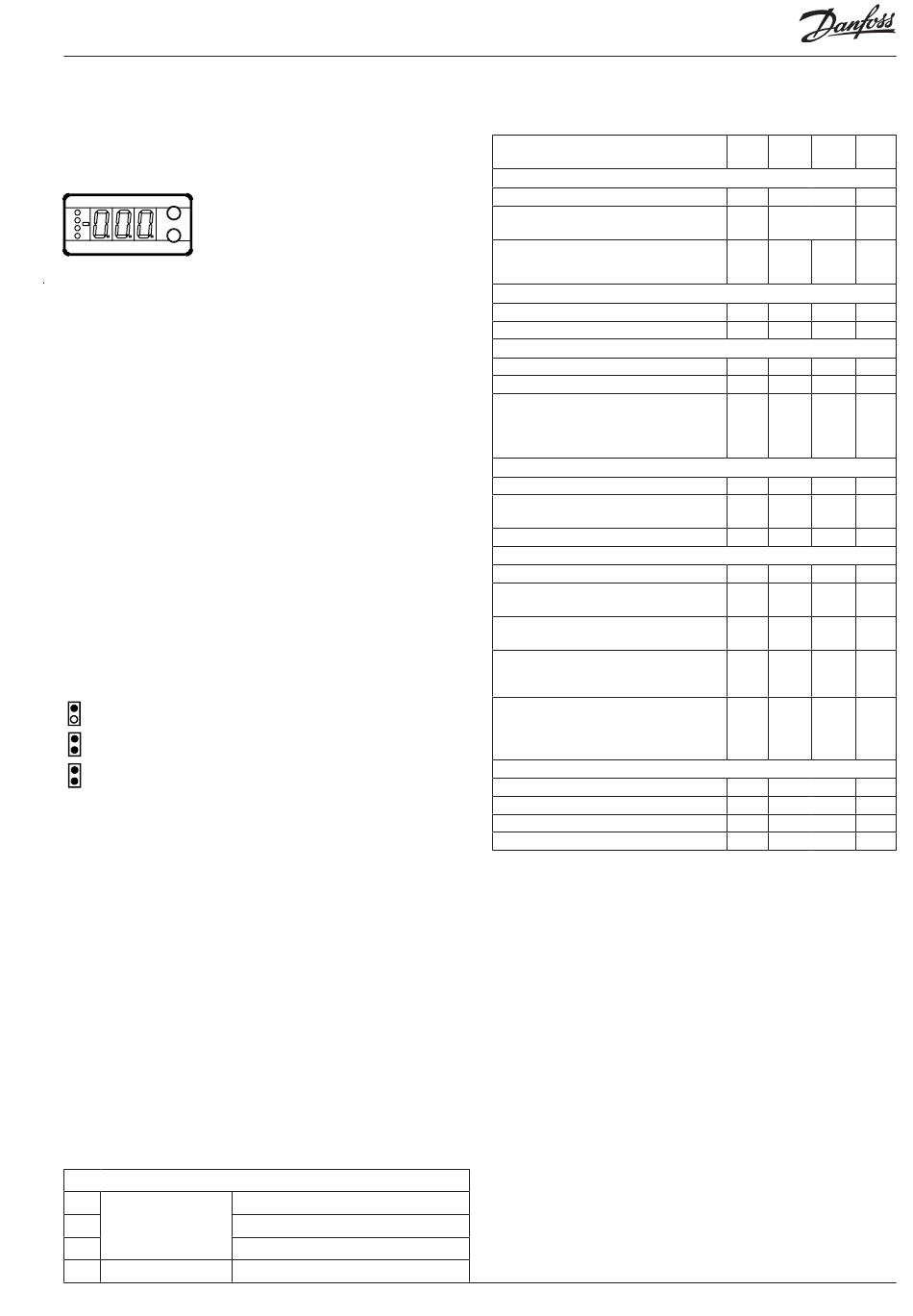

Bedienung
Display
Die Werte werden mit drei Stellen angezeigt. Nach Beendigung
der Bedienung kehrt der Regler nach wenigen Sekunden zur
Anzeige des gemessenen Druckgastemperatur zurück.
Frontplatzierte Leuchtdioden
Auf der Front sind Leuchtdioden angebracht, die aufleuchten, falls
das zugehörige Relais aktiviert ist.
Die obere Leuchtdiode gibt den Öffnungsgrad des Ventils an. Ein
kurzer Impuls signalisiert eine geringe Flüssigkeitszufuhr an, und
ein langer Impuls eine große Flüssigkeitszufuhr .
Die drei untersten Leuchtdioden blinken, falls in der Regelung ein
Fehler aufgetreten ist oder ein Alarm vorliegt.
In diesem Fall lässt sich durch kurzzeitiges Betätigen der obersten
Taste der Fehlercode am Display anzeigen und der Alarm quitie-
ren.
Tasten
Mit den beiden Tasten lassen sich die Einstellungen ändern. Je
nachdem, welche Taste Sie betätigen, ergibt sich ein höherer oder
niedrigerer Wert. Bevor Werte geändert werden können, muss der
Zugang zum Menü hergestellt werden. Durch konstantes Drücken
der oberen Taste über mehrere Sekunden erhält man Zugang
zur Parameterebene des Reglers. Durch mehrmaliges Drücken
einer Taste können Sie nun durch das Menü "blättern" bis der
gewünschte Parameter erreicht ist . Betätigen Sie anschließend
beide Tasten gleichzeitig. Nach Änderung des Wertes lässt sich
der neue Wert speichern, indem erneut beide Tasten gleichzeitig
betätigt werden.
Kurz zusammengefasst:
Zugang zum Menü (oder schaltet einen Alarm aus)
Zugang zu Änderungen
Speichert eine Änderung
Beispiele zur Bedienung
Einstellen des Sollwerts
1. Beide Tasten gleichzeitig betätigen.
2. Eine der Tasten betätigen, und den neuen Wert einstellen.
3. Erneut beide Tasten gleichzeitig betätigen, um die Änderung
abzuspeichern.
Einstellung eines beliebigen Parameters
1. Die obere Taste so lange drücken bis die Anzeige im Display
wechselt.
2. Eine der Tasten betätigen, um zum gewünschten Para meter zu
gelangen ("blättern").
3. Beide Tasten gleichzeitig betätigen, bis der Wert des gewählten
Parameters angezeigt wird.
4. Eine der Tasten betätigen, und einen neuen Wert einzustellen.
5. Erneut beide Tasten betätigen, um die Änderungen zu spei-
chern und den Einstellvorgang abzuschließen.
Fehlermitteilungen
Der Regler kann folgende Meldungen anzeigen:
E1
Fehlermitteilungen
E17
E18
Alarmmitteilungen
A3
EKC 319A
Fehler im Regler
Temperaturfühler ist unterbrochen
Temperaturfühler ist kurzgeschlossen
Alarmtemperaturgrenze ist erreicht
Manual RS8EB103 © Danfoss 09-2005
Menüübersicht
Funktion
Normalbild
Anzeige des gemessenen Druckgastemperatur -
Zur Anzeige des aktuellen Öffnungsgrads kurz-
zeitig die untere Taste betätigen.
Zugang zur Einstellung der Temperaturreferenz
erhält man durch gleichzeitige Betätigung
beider Tasten.
Anzeige / Regelung
Einheit wählen (0=°C, 1=°F)
Start / Stop der Regelung
Alarm
Alarmgrenze
Verzögerungszeit des Alarms
Funktion des Alarmrelais wenn die Temperatur
die Alarmgrenze passiert
0: Alarmrelais wird aktiviert
1: Alarmrelais wird nicht aktiviert
Regelungsparameter
Proportionalfaktor Kp
I: Integrationszeit Tn
Periodenzeit
Sonstiges
Regleradresse
ON/OFF Wechselschalter (Service-pin Mitteil-
lung)
Einstellung der Spannungsversorgungsfre-
quenz
Displayanzeige für "Normalbild" wählen:
0: Druckgastemperatur wird angezeigt
1: Öffnungsgrad des Ventils wird angezeigt
Manuelle Steuerung der Ausgänge:
OFF: Keine manuelle Steuerung
1: Ventilausgang ON wählen
2: Alarmrelais wird aktiviert
Service
Druckgastemperaturen anzeigen
Temperaturreferenz anzeigen
Anzeige des Status am DI Eingang
Anzeige des Öffnungsgrads des Ventils
*) Diese Einstellung is nur möglich, wenn ein Datenkommunikationsmodul im Regler
montiert ist.
Werkseinstellung
Die Rückkehr zu den ab Fabrik eingestellten Werten lässt sich wie folgt vornehmen:
- Die Spannungszufuhr zum Regler unterbrechen.
- Beide Tasten betätigt halten und gleichzeitig die Spannungszufuhr wieder einschal-
ten.
SW = 1.1x
Para-
Min.
Max.
Werk.
meter
°C
-
%
-
-70°C
160°C
125
r05
0
1
0
r12
OFF
ON/on
on
A16
-50°C
150°C
135
A17
0 s
999 s
0
A19
0
1
1
n04
0,5
30
15
600 s /
n05
60 s
120
Off
n13
3 s
10 s
3
o03*
0
119
-
o04*
OFF
ON
-
0/50
1/60
o12
50
Hz
Hz
o17
0
1
0
o18
OFF
2
off
u01
°C
u02
°C
u10
u24
%
5
