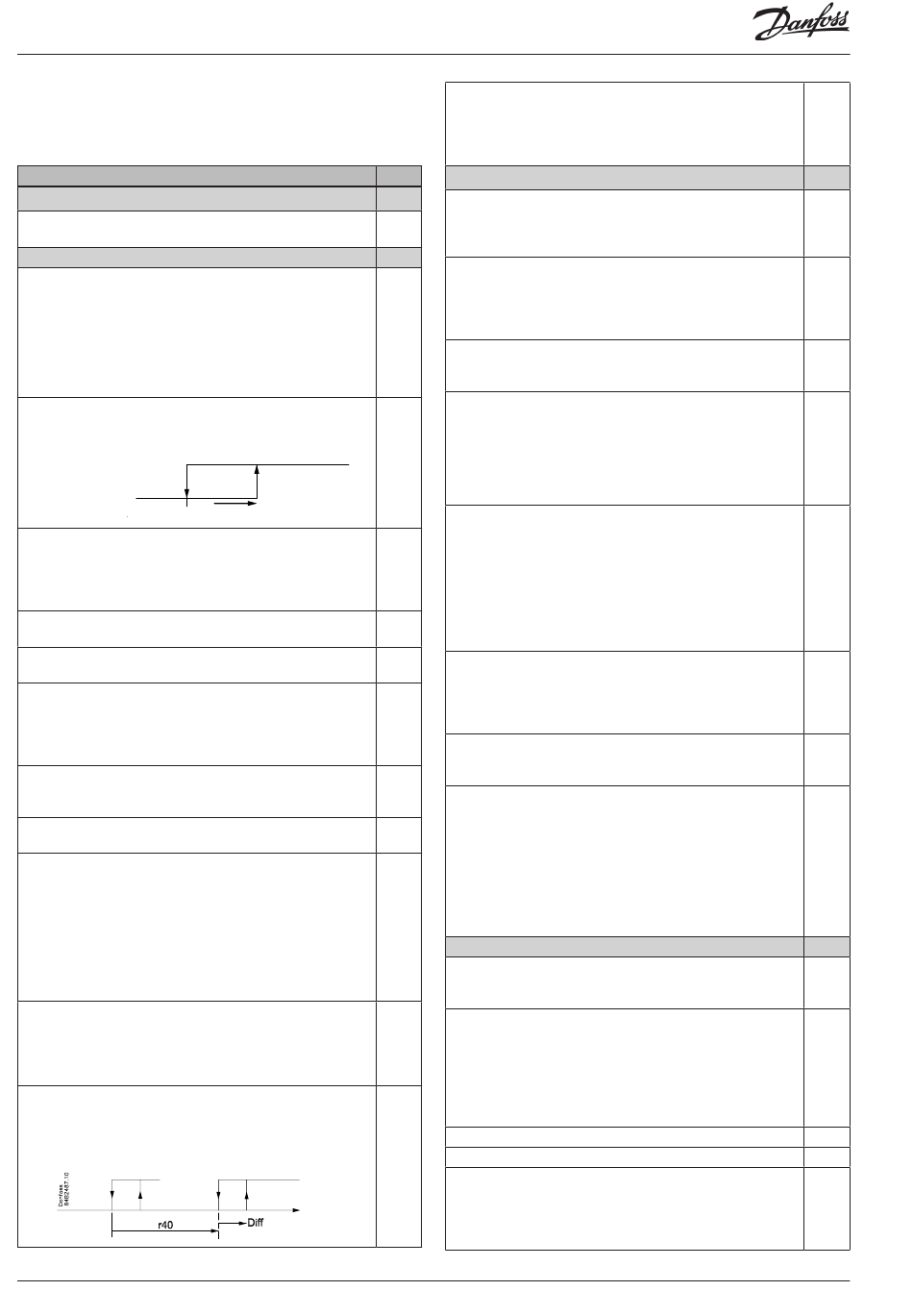

Funktionen
Nachfolgend eine Beschreibung der einzelnen Funktionen.
Ein Regler enthält nur einen Teil der Funktionen. Siehe
Menüübersicht.
Funktion
Normalbild
Das Normalbild zeigt den Temperaturwert von Thermo-
statfühler Sair an.
Thermostat
Sollwert
Es wird gemäß dem hier eingestellten Wert + einer
eventuellen Verschiebung geregelt. Der Wert wird durch
Betätigung der mittleren Taste eingestellt.
Der eingestellte Wert lässt sich sperren oder mit den Ein-
stellungen in r02 und r03 auf einen Bereich begrenzen.
Der augenblickliche Sollwert ist in "u28 Temp ref" ersicht-
lich.
Differenz
Steigt die Temperatur einen Wert größer als den sollwert
+ eingestellte Differenz, wird das Verdichterrelais akti-
viert. Fällt die Temperatur unten ein eingstellten Sollwert,
wird es wieder deaktiviert.
Ref.
Sollwertbegrenzung
Der Sollwert-Einstellbereich des Reglers ist begrenzbar,
damit sich nicht irrtümlicherweise ein zu großer oder
zu kleiner Wert - der Schaden zur Folge haben könnte -
einstellen lässt.
Um die Einstellung eines zu hohen Sollwerts zu vermei-
den, wird ein max. zulässiger Sollwert angegeben.
Um die Einstellung eines zu niedrigen Sollwerts zu ver-
meiden, wird ein min. zulässiger Sollwert angegeben.
Korrektur der Temperaturanzeige am Display
Ist die Temperatur bei den Waren und die an den Regler
gemeldete Temperatur nicht gleich, lässt sich eine
Offsetjustierung der am Display angezeigten Temperatur
vornehmen.
Temperatureinheit
Hier wird festgelegt, ob das Display die Temperatur in °C
oder in °F anzeigen soll.
Korrektur des Signals von S
(Kompensationsmöglichkeit bei langer Fühlerleitung
Start/Stopp der Kühlung
Mit dieser Einstellung lässt sich die Kühlung starten,
stoppen oder es kann eine manuelle Übersteuerung der
Ausgänge zugelassen werden.
1 = Regelung
0 = Regelung ist gestoppt
-1 = Regelung ist gestoppt - Übersteuerung ist zugelas-
sen.
Bei gestoppter Regelung wird "Standby Alarm" gegeben.
Nachtanhebungswert
Die Thermostatreferenz wird der Sollwert + diesem Wert,
sobald der Regler auf Nacht-betrieb wechselt. (Wähle
einen Negativen Wert, wenn die Funktion für "schnelle
abkühlung" verwendet werden soll.)
Aktivierung der Sollwertverschiebung
Wechselt die Funktion auf Ein, erhöht sich der Thermos-
tatsollwert um den Wert in r40.
Die Aktivierung kann auch über den Eingang DI (festge-
legt in o02) erfolgen.
10
Dif.
air
Manual RS8DY703 © Danfoss 11-2008
Wert der Sollwertverschiebung
Thermostatsollwert und Alarmwerte verschieben sich
um die folgende Gradanzahl, sobald die Verschiebung
aktiviert wird.
Kann durch r39 oder DI Eingang aktivieret werden.
Alarm
Nr.
Der Regler kann in verschiedenen Situationen Alarm
auslösen.
Bei Alarm blinken alle Leuchtdioden auf der Front des
Reglers.
Alarmverzögerung (kurze Alarmverzögerung)
Wird einer der beiden Grenzwerte überschritten, startet
eine Timerfunktion. Der Alarm kommt erst nach Ablauf
einer eingestellten Verzögerungszeit zur Anzeige. Die
Einstellung der Verzögerungszeit erfolgt in Minuten.
Alarmverzögerung für Türalarm
Die Einstellung der Verzögerungszeit erfolgt in Minuten.
Die Funktion wird in o02 festgelegt.
Verzögerung bei Kühlung (lange Alarmverzögerung)
r01
Diese Verzögerung wird bei start, während Abtauung,
nach einer Abtauung verwendet.
Es wird auf normale Verzögerungszeit (A03) gewechselt,
wenn die Temperatur unter den die obere eingestellte
Alarmgrenze ist.
Die Einstellung der Verzögerungszeit erfolgt in Minuten.
Obere Alarmgrenze
Hier Einstellen wann der Alarm bei Hochtemperatur ein-
treten soll. Grenzwert in °C einstellen (absoluter Wert).
Der Grenzwert wird währen Nachtbetrieb angehoben.
Der Wert ist die gleiche wie die eingestellte Nachtan-
hebungswert, aber wird nur gehoben, wenn der Wert
Positiv ist.
r02
Der Grenzwert wird auch bei einer Sollwertverschiebung
r39 angehoben.
r03
Untere Alarmgrenze
Hier Einstellen wann der Alarm bei Tieftemperatur eintre-
ten soll. Grenzwert in °C einstellen (absoluter Wert).
r04
Der Grenzwert wird auch bei einer Sollwertverschiebung
r39 angehoben.
Verzögerung eines DI-Alarms
Ein unterbrochener/geschlossener Eingang gibt Alarm.
r05
Die Funktion ist in o02 festgelegt.
Obere Alarmgrenze für die Kondensatortemperatur
Bei Einsatz des Saux(S5)-Fühlers zur Überwachung der
r09
Verflüssigertemperatur, ist der Wert, bei dem der Alarm
ausgelöst werden soll, einzustellen. Der Wert ist in °C
einzustellen.
r12
Es gibt keine Alarmverzögerung. Der Alarm wird wieder
aufgehoben, wenn die Temperatur um 10 Grad gesunken
ist.
Die Definitionen von Saux (S5) erfolgt in o69/o70.
Verdichter
Das Verdichterrelais arbeitet mit den Thermostat zusam-
men. Erst wenn der Thermostat Kühlung abrufen, wird
das Verdichterrelais angezogen
r13
Laufzeiten
Um Kurzaktbetrieb zu vermeiden, lässt sich ein Wert da-
für festlegen, wie lange der Verdichter in Betrieb bleiben
soll, nachdem er in Gang gesetzt wurde. Ebenso dafür
wie lange er mindestens gestoppt bleiben soll.
r39
Bei Abtaustarts werden die Gangzeiten nicht eingehal-
ten.
Min. ON-Zeit (in Minuten)
Min. OFF-Zeit (in Minuten)
Zeitverzögerung beim ansteuern von zwei Verdich-
tern
Die Einstellung gibt die Zeit an, die zwischen dem Anzie-
hen des ersten Relais und dem Anziehen des nächsten
Relais vergehen muss.
r40
A03
A04
A12
A13
A14
A27
A37
c01
c02
c05
EKC 102
