2

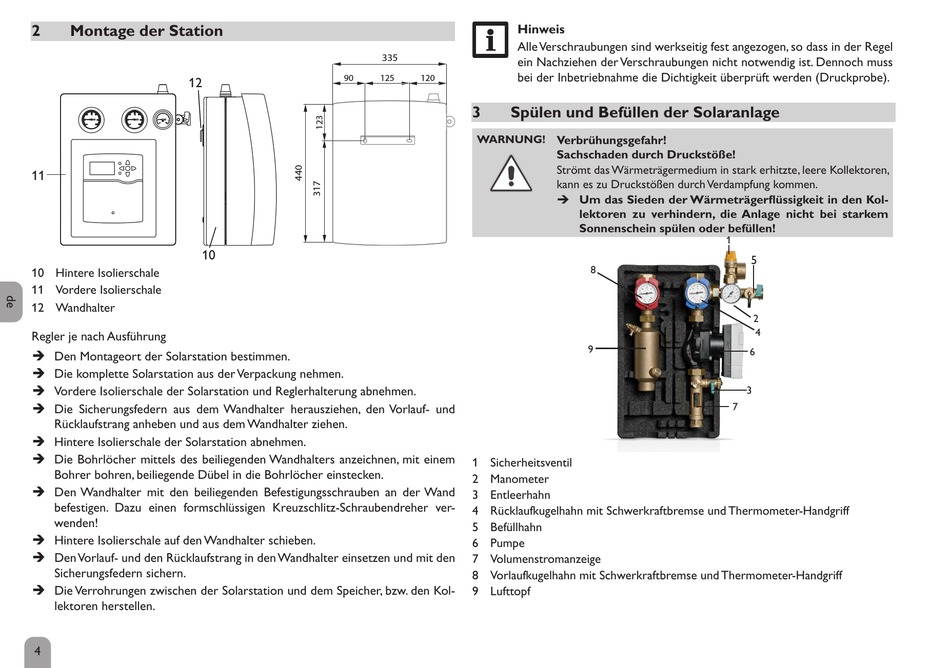

Montage der Station
12
11
10
10 Hintere Isolierschale
11 Vordere Isolierschale
12 Wandhalter
Regler je nach Ausführung
Î Den Montageort der Solarstation bestimmen.
Î Die komplette Solarstation aus der Verpackung nehmen.
Î Vordere Isolierschale der Solarstation und Reglerhalterung abnehmen.
Î Die Sicherungsfedern aus dem Wandhalter herausziehen, den Vorlauf- und
Rücklaufstrang anheben und aus dem Wandhalter ziehen.
Î Hintere Isolierschale der Solarstation abnehmen.
Î Die Bohrlöcher mittels des beiliegenden Wandhalters anzeichnen, mit einem
Bohrer bohren, beiliegende Dübel in die Bohrlöcher einstecken.
Î Den Wandhalter mit den beiliegenden Befestigungsschrauben an der Wand
befestigen. Dazu einen formschlüssigen Kreuzschlitz-Schraubendreher ver-
wenden!
Î Hintere Isolierschale auf den Wandhalter schieben.
Î Den Vorlauf- und den Rücklaufstrang in den Wandhalter einsetzen und mit den
Sicherungsfedern sichern.
Î Die Verrohrungen zwischen der Solarstation und dem Speicher, bzw. den Kol-
lektoren herstellen.
4
Hinweis
Alle Verschraubungen sind werkseitig fest angezogen, so dass in der Regel
335
ein Nachziehen der Verschraubungen nicht notwendig ist. Dennoch muss
bei der Inbetriebnahme die Dichtigkeit überprüft werden (Druckprobe).
90
125
120
3
Spülen und Befüllen der Solaranlage
WARNUNG!
1 Sicherheitsventil
2 Manometer
3 Entleerhahn
4 Rücklaufkugelhahn mit Schwerkraftbremse und Thermometer-Handgriff
5 Befüllhahn
6 Pumpe
7 Volumenstromanzeige
8 Vorlaufkugelhahn mit Schwerkraftbremse und Thermometer-Handgriff
9 Lufttopf
Verbrühungsgefahr!
Sachschaden durch Druckstöße!
Strömt das Wärmeträgermedium in stark erhitzte, leere Kollektoren,
kann es zu Druckstößen durch Verdampfung kommen.
Î Um das Sieden der Wärmeträgerflüssigkeit in den Kol-
lektoren zu verhindern, die Anlage nicht bei starkem
Sonnenschein spülen oder befüllen!
1
8
9
7
5
2
4
6
3
