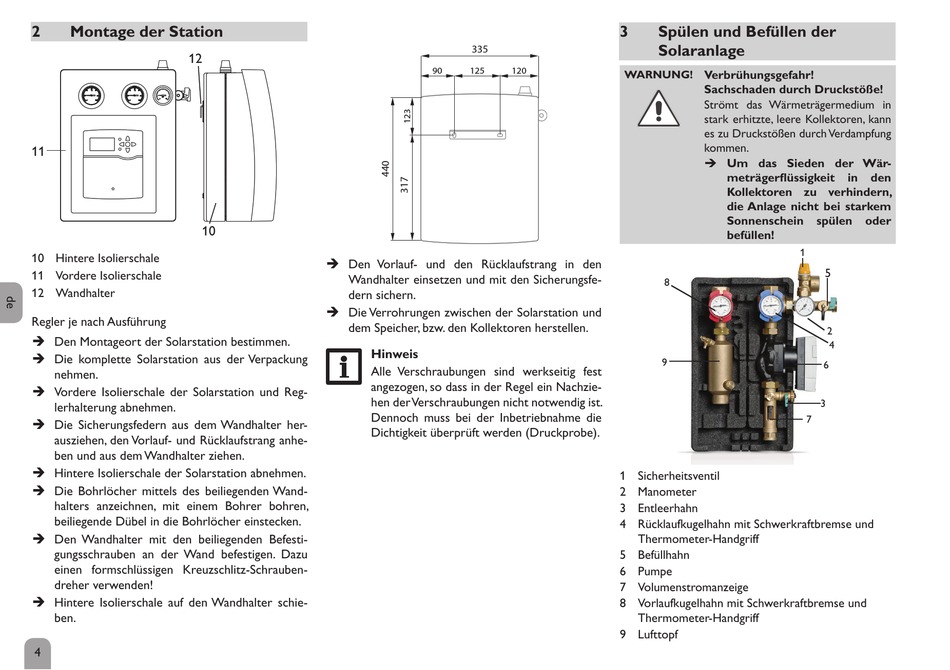

Montage der Station
12
11
10
10 Hintere Isolierschale
11 Vordere Isolierschale
12 Wandhalter
Regler je nach Ausführung
Î Den Montageort der Solarstation bestimmen.
Î Die komplette Solarstation aus der Verpackung
nehmen.
Î Vordere Isolierschale der Solarstation und Reg-
lerhalterung abnehmen.
Î Die Sicherungsfedern aus dem Wandhalter her-
ausziehen, den Vorlauf- und Rücklaufstrang anhe-
ben und aus dem Wandhalter ziehen.
Î Hintere Isolierschale der Solarstation abnehmen.
Î Die Bohrlöcher mittels des beiliegenden Wand-
halters anzeichnen, mit einem Bohrer bohren,
beiliegende Dübel in die Bohrlöcher einstecken.
Î Den Wandhalter mit den beiliegenden Befesti-
gungsschrauben an der Wand befestigen. Dazu
einen formschlüssigen Kreuzschlitz-Schrauben-
dreher ver wenden!
Î Hintere Isolierschale auf den Wandhalter schie-
ben.
4
335
90
125
Î Den Vorlauf- und den Rücklaufstrang in den
Wandhalter einsetzen und mit den Sicherungsfe-
dern sichern.
Î Die Verrohrungen zwischen der Solarstation und
dem Speicher, bzw. den Kollektoren herstellen.
Hinweis
Alle Verschraubungen sind werkseitig fest
angezogen, so dass in der Regel ein Nachzie-
hen der Verschraubungen nicht notwendig ist.
Dennoch muss bei der Inbetriebnahme die
Dichtigkeit überprüft werden (Druckprobe).
3
Spülen und Befüllen der
Solaranlage
120
WARNUNG!
8
9
1 Sicherheitsventil
2 Manometer
3 Entleerhahn
4 Rücklaufkugelhahn mit Schwerkraftbremse und
Thermometer-Handgriff
5 Befüllhahn
6 Pumpe
7 Volumenstromanzeige
8 Vorlaufkugelhahn mit Schwerkraftbremse und
Thermometer-Handgriff
9 Lufttopf
Verbrühungsgefahr!
Sachschaden durch Druckstöße!
Strömt das Wärmeträgermedium in
stark erhitzte, leere Kollektoren, kann
es zu Druckstößen durch Verdampfung
kommen.
Î Um das Sieden der Wär-
meträgerfl üssigkeit
in
den
Kollektoren zu verhindern,
die Anlage nicht bei starkem
Sonnenschein
spülen
oder
befüllen!
1
5
2
4
6
3
7
