Betriebsanleitung ECL Comfort 210/296/310, Applikation A275/A375
A375.4, A375.5
Anschluss des Druckaufnehmers.
Siehe die Installationsanleitung (im Lieferumfang des
Applikationsschlüssels enthalten).
Die Skala zur Umwandlung von Spannungs- in Druckwerte wird im
ECL Comfort eingestellt (Navigation: Kreis 1 > MENÜ > Alarm >
Druck S9).
Der Druckaufnehmer wird mit 12 bis 24 VDC versorgt.
Ausgangstyp: 0-10 V.

2.5.5 Elektrischer Anschluss der ECA 30/31

Klemme Klemme ECA Beschreibung
ECL 30/31
30 4
Twisted-Pair-Kabel
31 1
32 2
Twisted-Pair-Kabel
33 3
4
Externer
Raumtemperaturfühler *
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit der ECA 30/31 muss im Regler ECL Comfort
unter „ECA Adresse" eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Applikation ist die ECA 30/31 nach
zwei bis fünf Minuten betriebsbereit. Die ECA 30/31 zeigt einen
Fortschrittsbalken an.

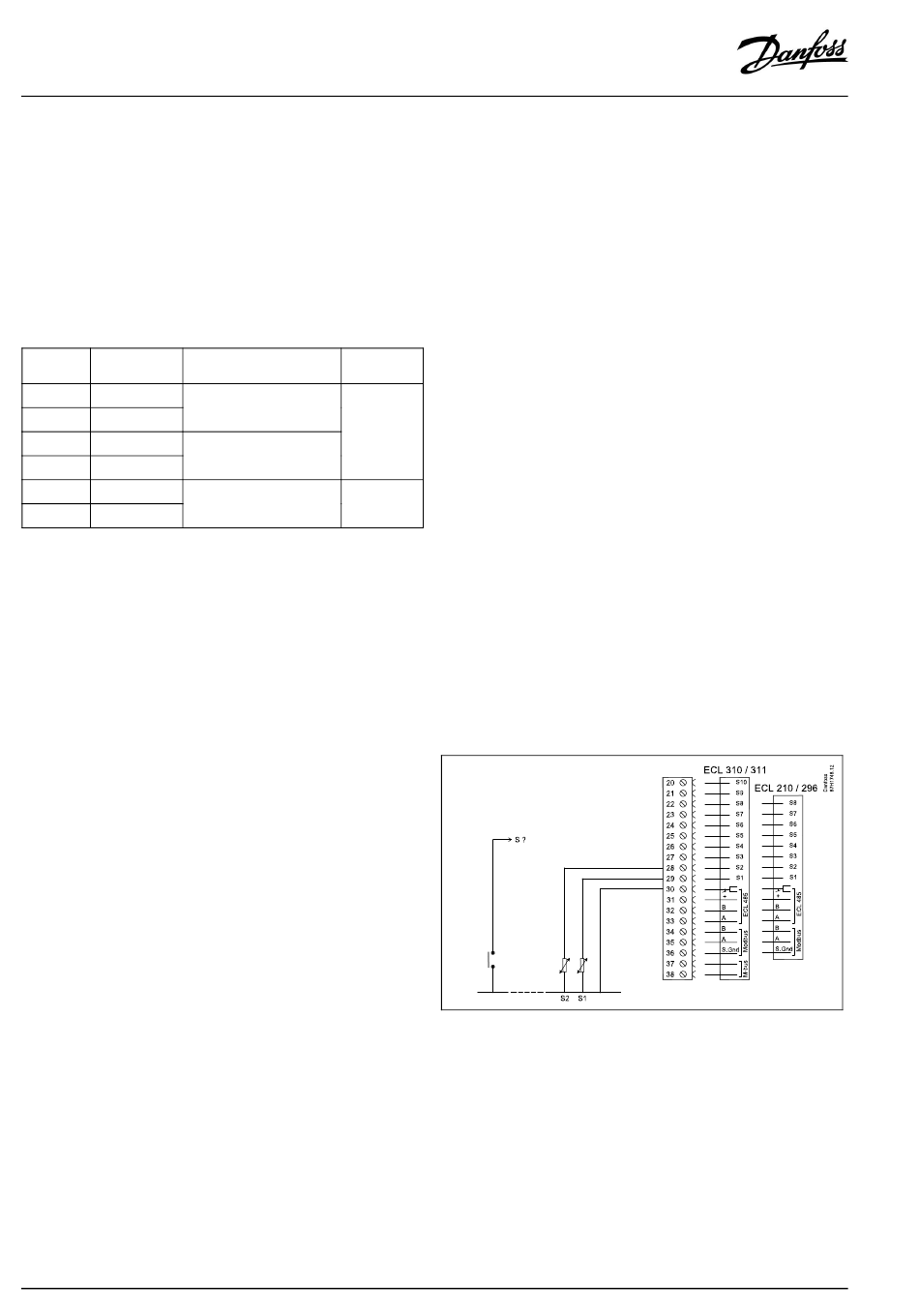

Anschluss eines Schalters für die externe Übersteuerung
56 | © Danfoss | 2022.12
Empfohle-
ner Typ
Kabel
mit 2 x
verdrilltem
Paar
ESM-10
Für die Übersteuerungsfunktion ist ein potenzialfreier
Eingangskontakt/-schalter erforderlich.
Wenn S1 ... S6 als Eingang für die Übersteuerung ausgewählt ist,
dann muss der Schalter für die Übersteuerung goldene Kontakte
besitzen.
Wenn S7 ... S16 als Eingang für die Übersteuerung ausgewählt ist,
kann der Übersteuerungsschalter einen Standardkontakt besitzen.
