Betriebsanleitung ECL Comfort 210/296/310, Applikation A275/A375
Die Applikation A375.5 ist äußerst flexibel. Das Grundkonzept ist
nachfolgend beschrieben.
Heizung (Kreis 1):
Mit Hilfe des Reglers ECL Comfort können Sie die
Kesseltemperatur an Ihre persönlichen Bedürfnisse anpassen. Der
Kesseltemperaturfühler S3 ist der
wichtigste Fühler. Er muss ordnungsgemäß platziert werden,
um die Kesseltemperatur messen zu können. Die gewünschte
Kesseltemperatur an S3 wird im ECL-Regler berechnet. Diese
Berechnung basiert auf der Außentemperatur (S1) und der
gewünschten Raumtemperatur. Je niedriger die Außentemperatur,
desto höher die gewünschte Kesseltemperatur. In einem direkt
angeschlossenen Heizkreis entspricht die Kesseltemperatur der
Vorlauftemperatur.
Mit Hilfe eines Wochenprogramms (mit bis zu 3 „Komfort"-Perioden
am Tag) kann der Heizkreis in die Betriebsart „Komfort" oder
„Sparen" geschaltet werden (d. h., zwei unterschiedliche
Temperaturwerte können für die gewünschte Raumtemperatur
festgelegt werden). In der Betriebsart „Sparen" kann die Funktion
„Pumpe HK Aus" gewählt werden, um die Heizung auszuschalten
(AUS).
Der Brenner wird über Relaisausgang 2 eingeschaltet (EIN), wenn
die Kesseltemperatur unter die gewünschte Kesseltemperatur
sinkt, und ausgeschaltet (AUS), wenn die Kesseltemperatur über die
gewünschte Kesseltemperatur steigt. Mit Hilfe einer Schaltdifferenz
wird die EIN/AUS-Regelung gesteuert.
Erweiterte Kesselregelung:
1. Ein Signal von 0–10 Volt vom internen Modul ECA 32
kann an den Kessel angelegt werden, um die gewünschte
Kesseltemperatur einzustellen.
2. Ein 3-Punkt-Signal kann über M3 an den Kessel angelegt
werden, um die gewünschte Kesseltemperatur einzustellen.
Es wird empfohlen, den M3-Ausgang des ECL galvanisch vom
3-Punkte-Eingang des Kessels zu trennen. Typischerweise kann
dies über Solid-State-Relais erfolgen.
Angaben zu den Anschlüssen sind der Installationsanleitung zu
entnehmen.
Die Kesselschutzfunktion schaltet die Umwälzpumpe nur dann EIN,
wenn die Kesseltemperatur eine bestimmte minimale Temperatur
übersteigt. Für den Brenner kann eine minimale Betriebszeit (EIN)
ausgewählt werden, um den Wirkungsgrad des Kessels zu steigern.
Die an S5 anliegende Temperatur im Rücklauf zum Kessel sollte
weder zu hoch (Brennwertkessel), noch zu niedrig (Öl- oder
Gasheizkessel) sein. Sollte dies dennoch der Fall sein, kann die
gewünschte Kesseltemperatur erhöht oder gesenkt werden.
Zudem kann die Rücklauftemperaturbegrenzung von der
Außentemperatur abhängig sein. In der Regel gilt: Je
niedriger die Außentemperatur, desto höher ist die akzeptable
Rücklauftemperatur.
Wenn die (von S7 oder der Fernbedienungseinheit ECA
30) gemessene Außentemperatur nicht der gewünschten
Raumtemperatur entspricht, kann die gewünschte
Kesseltemperatur angepasst werden.
Die Umwälzpumpe P1 ist bei Wärmebedarf oder aktivierter
Frostschutzfunktion eingeschaltet (EIN).
Die Heizungsanlage kann abgeschaltet werden (AUS), wenn die
Außentemperatur den Sollwert überschreitet.
AQ042286456873de-000502

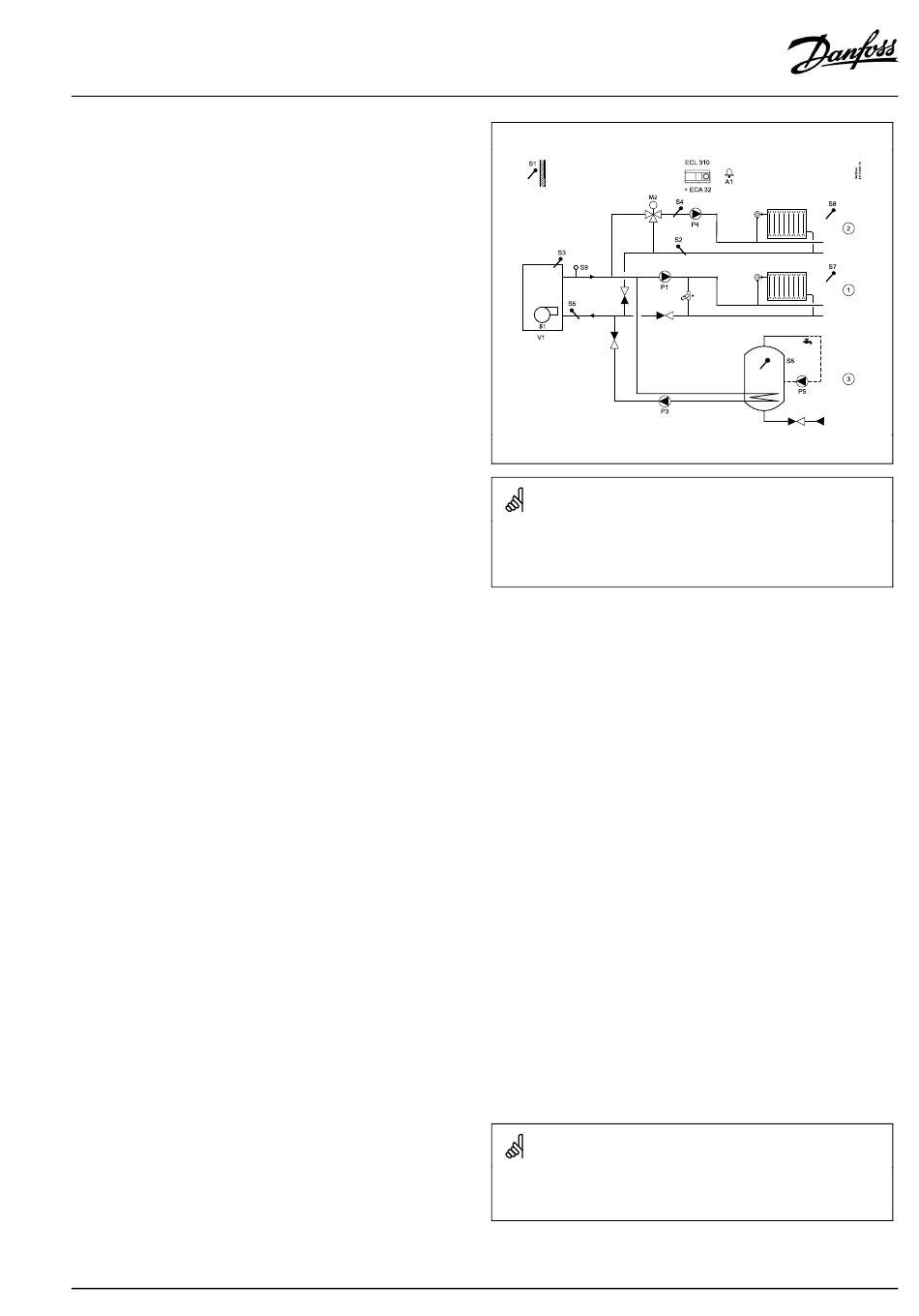

Typische A375.5-Applikation:
* Überdruckventil
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310 Elektronischer Regler ECL Comfort 310
ECA 32
Internes Erweiterungsmodul mit analogen Ausgängen
S1
Außentemperaturfühler
S2
Rücklauftemperaturfühler, Kreis 2
S3
(zwingend) Kesseltemperaturfühler
S4 Vorlauftemperaturfühler, Kreis 2
S5 Rücklauftemperaturfühler
S6
TWW-Speichertemperaturfühler
S7
Raumtemperaturfühler/ECA 30
S8
Raumtemperaturfühler/ECA 30, Kreis 2
S9 Druckregler
P1 Umwälzpumpe
P3 Tauscherladepumpe – TWW
P4 Umwälzpumpe, Kreis 2
P5
Zirkulationspumpe – TWW
B1
Regelung Brenner EIN/AUS
V1
Brenner, Temperaturregelung 0–10 V
M2 Motorregelventil, Kreis 2
M3 (nicht dargestellt) 3-Punkt-Regelung der Kesseltemperatur
A1
Alarm
Der Regler ist ab Werk vorprogrammiert. Die Werkseinstellungen
sind in den entsprechenden Kapiteln dieser Installationsanleitung
beschrieben.
© Danfoss | 2022.12 | 23
