Betriebsanleitung ECL Comfort 210/296/310, Applikation A275/A375
A375.3, Grundlagen, Fortsetzung:
Heizung (Kreis 2):
Die Vorlauftemperatur kann in der Regel an Ihre persönlichen
Bedürfnisse angepasst werden. Der Vorlauftemperaturfühler S4 ist
der wichtigste Fühler. Die gewünschte Vorlauftemperatur, die am
Temperaturfühler S4 anliegen soll, wird vom ECL-Regler anhand
der vom Temperaturfühler S1 gemessenen Außentemperatur
berechnet. Je niedriger die Außentemperatur, desto höher ist die
gewünschte Vorlauftemperatur.
Mit Hilfe eines Wochenprogramms (mit bis zu 3 „Komfort"-Perioden
am Tag) kann der Heizkreis in die Betriebsart „Komfort" oder
„Sparen" geschaltet werden (d. h., zwei unterschiedliche
Temperaturwerte können für die gewünschte Raumtemperatur
festgelegt werden). In der Betriebsart „Sparen" kann die Funktion
„Pumpe HK Aus" gewählt werden, um die Heizung auszuschalten
(AUS).
Das Motorregelventil M2 wird schrittweise geöffnet, wenn die
an S4 anliegende Vorlauftemperatur unter die gewünschte
Vorlauftemperatur absinkt (und umgekehrt).
Mit der an S4 anliegenden gewünschten Vorlauftemperatur wird
in der Regel die von S3 gemessene gewünschte Kesseltemperatur
festgelegt.
Die an S2 anliegende Rücklauftemperatur lässt sich begrenzen.
Sollte dies der Fall sein, kann die an S4 anliegende gewünschte
Vorlauftemperatur erhöht oder gesenkt werden.
Zudem kann die Rücklauftemperaturbegrenzung von der
Außentemperatur abhängig sein. In der Regel gilt: Je
niedriger die Außentemperatur, desto höher ist die akzeptable
Rücklauftemperatur.
Wenn die (von S8 oder der Fernbedienungseinheit ECA
30) gemessene Außentemperatur nicht der gewünschten
Raumtemperatur entspricht, kann die gewünschte
Vorlauftemperatur angepasst werden.
Die Umwälzpumpe P4 ist bei Wärmebedarf oder aktivierter
Frostschutzfunktion eingeschaltet (EIN).
Die witterungsgeführte Heizungsanlage wird abgeschaltet (AUS),
wenn die Außentemperatur einen wählbaren Wert überschreitet
oder die TWW-Erwärmung den Vorrang hat.
20 | © Danfoss | 2022.12

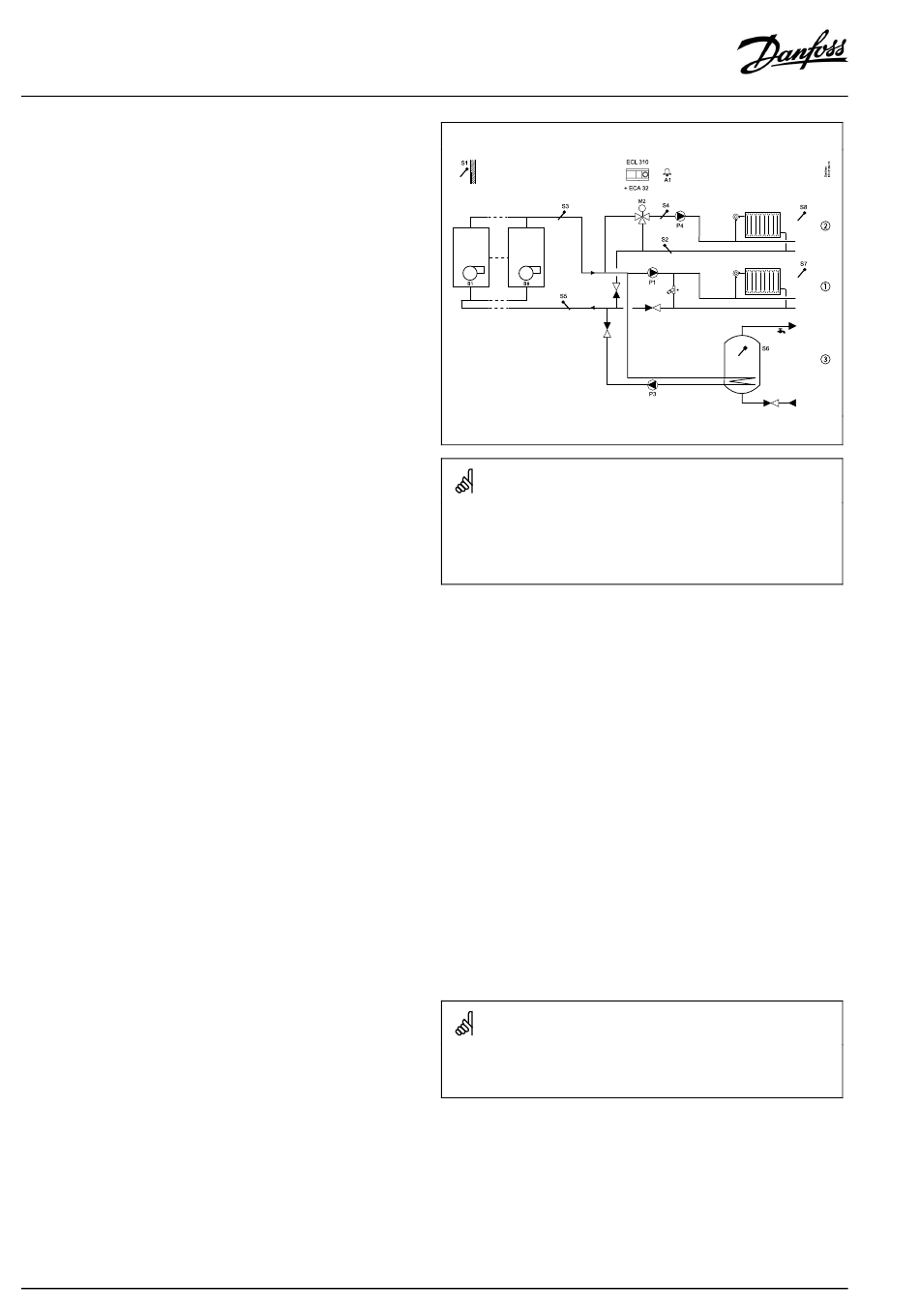

Typische A375.3-Applikation:
* Überdruckventil
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310 Elektronischer Regler ECL Comfort 310
ECA 32 Internes Erweiterungsmodul mit Relaisausgängen
S1
Außentemperaturfühler
S2
Rücklauftemperaturfühler, Kreis 2
S3
(zwingend) Allgemeiner Kesseltemperaturfühler, Kreis 1
S4
Vorlauftemperaturfühler, Kreis 2
S5 Rücklauftemperaturfühler, Kreis 1
S7 Raumtemperaturfühler/ECA 30, Kreis 1
S8 Raumtemperaturfühler/ECA 30, Kreis 2
(S10) (Externer Temperaturregler, nicht abgebildet)
M2
Motorregelventil, Kreis 2
P1 Umwälzpumpe, Kreis 1
B1 – B8 Brenner 1 ... 8
P3 TWW-Ladepumpe, Kreis 3
A1
Alarm
Der Regler ist ab Werk vorprogrammiert. Die Werkseinstellungen
sind in den entsprechenden Kapiteln dieser Installationsanleitung
beschrieben.
