Einbaubedingungen - Endress+Hauser Turbimax CUS71D Betriebsanleitung

Montage
10
3.4

Einbaubedingungen

Beckenkonfiguration

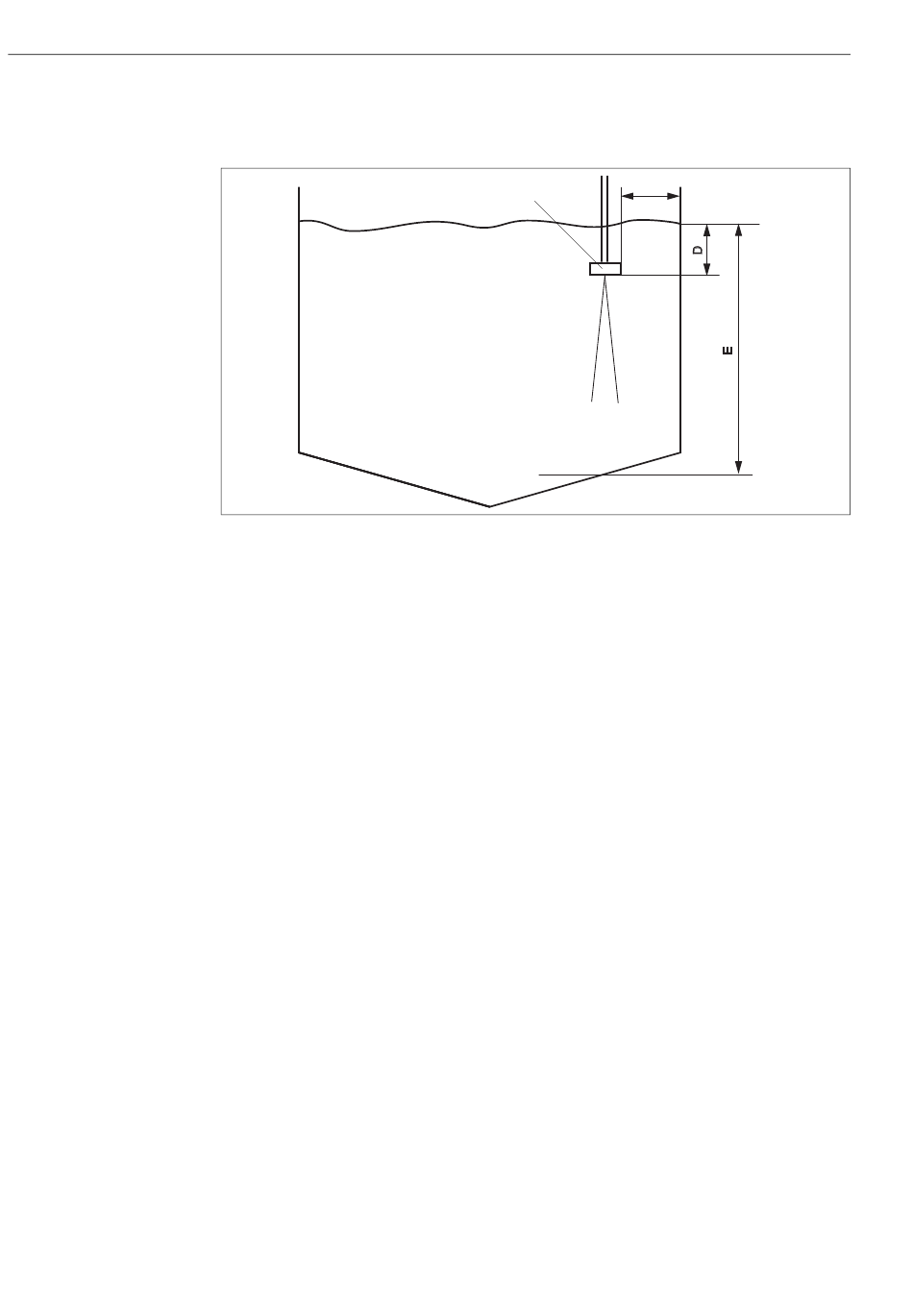

Abb. 5: Beckenkonfiguration
A Sensor
B Mindestabstand des Sensors zum Beckenrand = 45 cm
C Bezugspunkt z. B. Wasseroberfläche
D Nullpunkt
E Beckentiefe
F Öffnungswinkel Ultraschallkegel 6°
Einbauhinweise
Schauen Sie auf der Konstruktionszeichnung des Beckens nach einer geeigneten Position für den
Sensor. Sie müssen dabei folgende Punkte beachten:
• Der Abstand zum Beckenrand muss mindestens 45 cm betragen (Sensor strahlt Ultraschall kegel-
förmig ab).
• Im Messbereich unterhalb des Sensors dürfen sich keine Verrohrung oder Mauervorsprünge des
Beckens befinden. Räumvorrichtungen, die sich immer nur vorübergehend in diesem Bereich
befinden, sind erlaubt.
• Installieren Sie den Sensor nicht in Zonen, in denen Luftblasen, Turbulenzen, hohe Anteile an
Trüb- und Schwebstoffen oder Schaumbildung auftreten (z.B. Zulauf).
• Installieren Sie den Sensor mittels Tauchrohr 20 cm unter der Wasseroberfläche.
• Der Messumformer darf nicht in einem zweiten geschlossenen Umgehäuse installiert werden
(Wärmestau).
• Montieren Sie den Messumformer möglichst nicht in der Nähe von hohen Spannungsquellen.
Vermeiden Sie außerdem Quellen magnetischer Felder, z. B. große Transformatoren oder Fre-
quenzumrichter.
• Das System kann eine Trennzone nur dann erfassen, wenn die Trennzone als "scharfer Übergang"
vorliegt. Ein diffuser Übergang von flüssiger zu fester Phase kann nicht erfasst werden.
B
A
F
6°
Turbimax CUS71D
C
a0002181
Endress+Hauser
