Montage des Erweiterungsmodul

Zur Montage des Erweiterungsmoduls ist ein Kreuz-Schraubenzieher erforderlich.
Montage des Erweiterungsmoduls:
1. Die Stromversorgung zur Haupteinheit trennen.
2. Die Haupteinheit durch An- und Herausheben von der Wand nehmen. (Siehe Anlei-
tung auf Seite 5-3 dieses Handbuchs)
3. Den Stabilisator auf der Rückseite des Erweiterungsmoduls befestigen (wie abge-
bildet, unter Verwendung von zwei beigefügten Sternunterlegscheiben und
Schrauben).

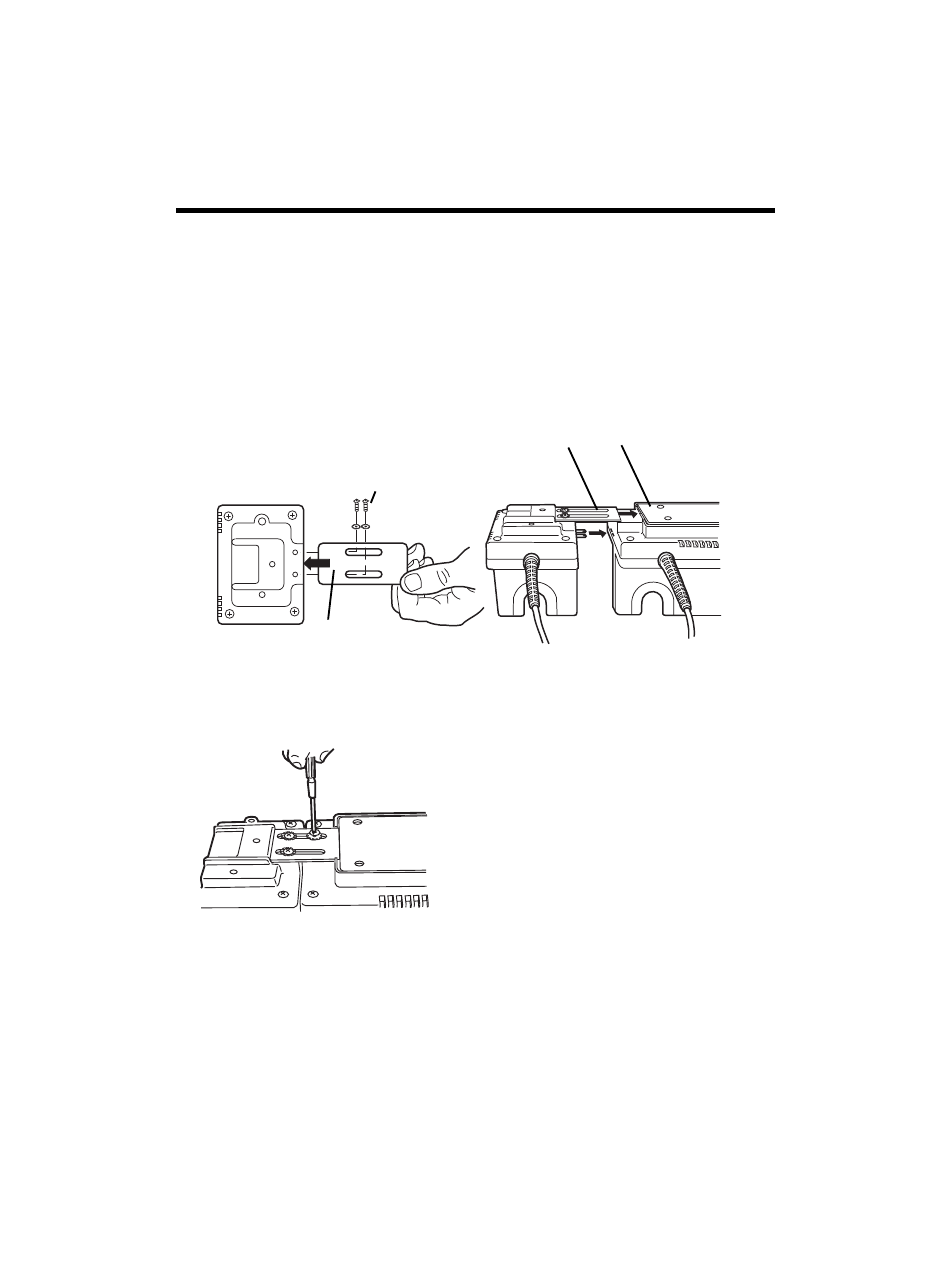

Schritt 3:
RÜCKSEITE DES
ERWEITERUNGSMODULS
STABILISATOR
4. Den Metallstabilisator mit der Nute auf der Rückseite der Haupteinheit abstimmen.
Gleichzeitig die Verbindungsglieder mit den Löchern an der Seite des Haupteinheitg
Haupteinheitgehäuses ausrichten.
5. Das Erweiterungsmodul in die Haupteinheit schieben, bis es fest sitzt.
Schritt 6:
6. Das Erweiterungsmodul (wie abgebildet, unter Verwendung von zwei beigefügten
Sternunterlegscheiben und Schrauben) anbringen.
7. Das Gerät in die Wandhalterung einsetzen (Anleitung auf Seite 5-3 befolgen) und
die Stromversorgung zur Haupteinheit wieder herstellen.
8. Einen Instrumentenkopf auf den dritten Griff aufsetzen und den Griff aus der Gabel
heben, um die Befestigung zu überprüfen.
Schritt 5:
STABILISATOR
ERWEITERUNGSMODUL
STERNUNTER-
LEGSCHEIBEN
VERBINDUNGSGLIEDER
5-8
RÜCKSEITIGE NUTE
HAUPTEINHEIT
