3. Introduire la nouvelle pile. Welch Allyn recommande l'emploi de piles Maxell 43 ou
equivalentes.
Montage du module de la troisième poignée
On a besoin d'un tournevis cruciforme pour raccorder le module de la troisième
pognée.
Montage du module de la troisième poignée :
1. Débrancher l'appareil principal de l'alimentation électrique secteur.
2. Enlever l'appareil principal du mur en le soulevant pour le retirer (voir instructions à
la page 3-3 du manuel).

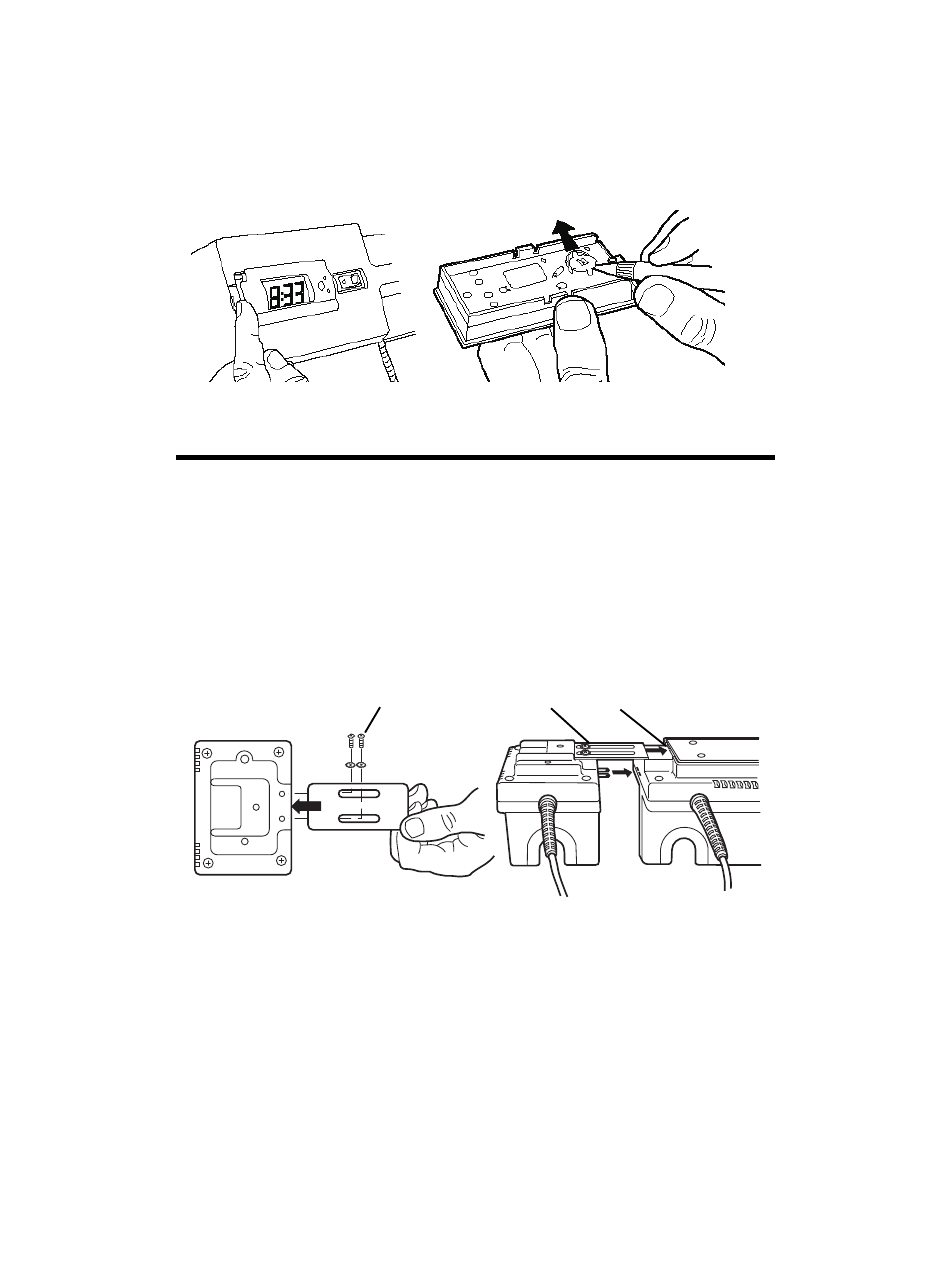

3. Fixer la barre stabilisatrice à l'arrière du module de la troisième poignée (Suivre
l'illustration : utiliser les deux rondelles étoilées et vis fournies).
Etape 3 :
RONDELLES
ÉTOILÉES
ARRIERE DU MODULE DE LA
TROISIEME POIGNEE DE
BARRE STABILISATRICE
4. Aligner la barre stabilisatrice sur la rainure située à l'arrière de l'appareil principal.
Aligner également les lames de connexion sur les ouvertures de lames situées sur
le côté de l'appareil principal.
Etape 5 :
BARRE
MODULE RAINURE ARRIERE
STABILISATRICE
DE LA
TROISIEME
POIGNEE
LAMES DE CONNEXION
3-8
APPAREIL PRINCIPAL
