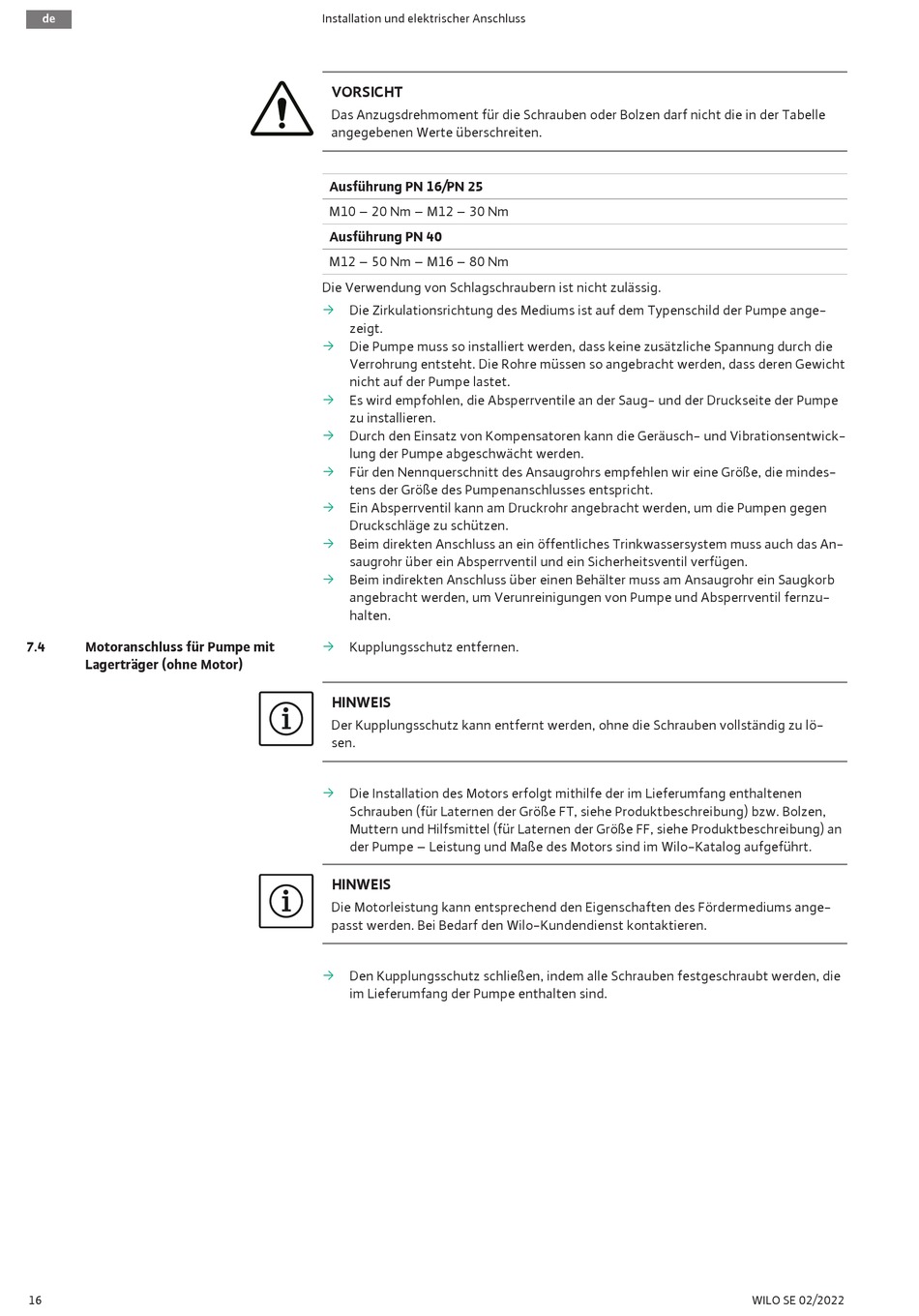

Motoranschluss für Pumpe mit
Lagerträger (ohne Motor)
16
Installation und elektrischer Anschluss
VORSICHT
Das Anzugsdrehmoment für die Schrauben oder Bolzen darf nicht die in der Tabelle
angegebenen Werte überschreiten.
Ausführung PN 16/PN 25
M10 – 20 Nm – M12 – 30 Nm
Ausführung PN 40
M12 – 50 Nm – M16 – 80 Nm
Die Verwendung von Schlagschraubern ist nicht zulässig.
ƒ
Die Zirkulationsrichtung des Mediums ist auf dem Typenschild der Pumpe ange-
zeigt.
ƒ
Die Pumpe muss so installiert werden, dass keine zusätzliche Spannung durch die
Verrohrung entsteht. Die Rohre müssen so angebracht werden, dass deren Gewicht
nicht auf der Pumpe lastet.
ƒ
Es wird empfohlen, die Absperrventile an der Saug- und der Druckseite der Pumpe
zu installieren.
ƒ
Durch den Einsatz von Kompensatoren kann die Geräusch- und Vibrationsentwick-
lung der Pumpe abgeschwächt werden.
ƒ
Für den Nennquerschnitt des Ansaugrohrs empfehlen wir eine Größe, die mindes-
tens der Größe des Pumpenanschlusses entspricht.
ƒ
Ein Absperrventil kann am Druckrohr angebracht werden, um die Pumpen gegen
Druckschläge zu schützen.
ƒ
Beim direkten Anschluss an ein öffentliches Trinkwassersystem muss auch das An-
saugrohr über ein Absperrventil und ein Sicherheitsventil verfügen.
ƒ
Beim indirekten Anschluss über einen Behälter muss am Ansaugrohr ein Saugkorb
angebracht werden, um Verunreinigungen von Pumpe und Absperrventil fernzu-
halten.
ƒ
Kupplungsschutz entfernen.
HINWEIS
Der Kupplungsschutz kann entfernt werden, ohne die Schrauben vollständig zu lö-
sen.
ƒ
Die Installation des Motors erfolgt mithilfe der im Lieferumfang enthaltenen
Schrauben (für Laternen der Größe FT, siehe Produktbeschreibung) bzw. Bolzen,
Muttern und Hilfsmittel (für Laternen der Größe FF, siehe Produktbeschreibung) an
der Pumpe – Leistung und Maße des Motors sind im Wilo-Katalog aufgeführt.
HINWEIS
Die Motorleistung kann entsprechend den Eigenschaften des Fördermediums ange-
passt werden. Bei Bedarf den Wilo-Kundendienst kontaktieren.
ƒ
Den Kupplungsschutz schließen, indem alle Schrauben festgeschraubt werden, die
im Lieferumfang der Pumpe enthalten sind.
