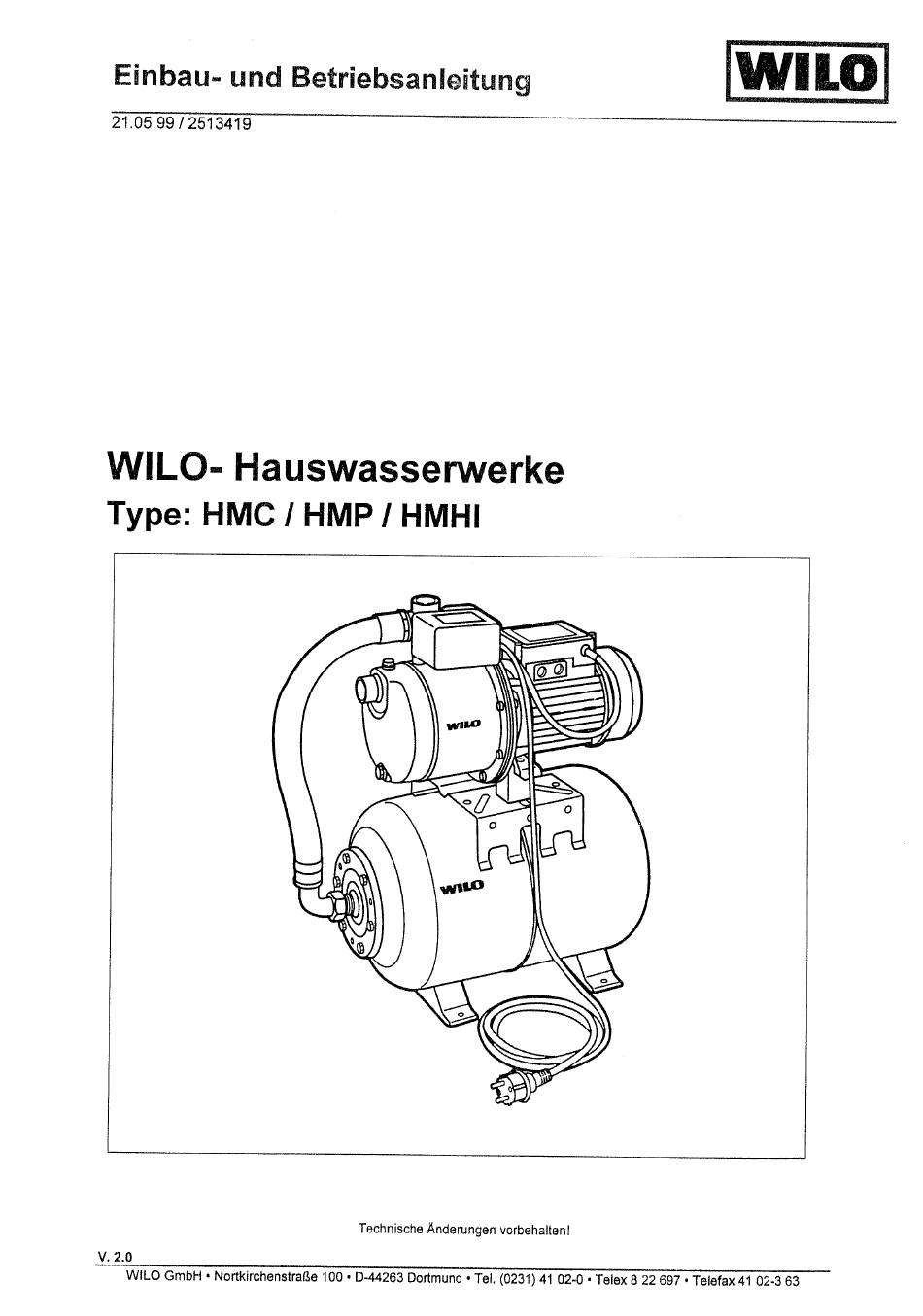

- Seite 1 WILO Einbau- und Betriebsanleitung 21.05.99 / 2513419 WII-O- Hauswasserwerke Type: HMC 1 HMP 1 HMHI WILD Technische Ånderungen vorbehaltenl v. 2.0 WII-O GmbH • Nortkirchenstraße 100• D-44263 D ortmund •Tel,(0231) 4102-0•Telex 8 22697• Telefax 4 102-3 63...
-
Seite 2: Inhaltsverzeichnis
Einbau- und Betriebsanleitung Inhalt: Allgemeines 1.1 Verwendungszweck 1.2 Angaben über das Erzeugnis 1.2.1Anschluß- und Leistungsdaten Sicherheit Kennzeichnung von Hinweisen undBetriebsanleitung Personalqualifikation Gefahren bei Nichtbeachtungder Sicherheitshinweise Sicherheitshinweise für Betreiber Sicherheitshinweise für Inspektions- u ndMontagearbeiten EigenmächtigerUmbauund Ersatzteilherstellung Unzulässige Betriebsweisen Transport und Zwischenlagerung Beschreibung von Erzeugnis und Zubehör Beschreibung der Anlagen Lieferumfang... -
Seite 3: Allgemeines
Zum Bewässern und Beregnen ausTeichen,Bächenund Brunnen, Zur Entleerung von Behältern, Zum Auspumpen überschwemmter Kellerräume. Je nach Anwendungsfall kommenPumpender BaureiheWilo-MultiCargo (KurzformMC), Wilo-MultiPress (KurzformMP) OderWilo-Economy (Kurzform MHI) zum Einsatz.Bei Pumpender BaureiheWilo-MultiCargo handeltes sich um sebstansaugende Pumpen,die im Saugbetrieb (Z.B.aus Brunnen)arbeiten können, j edochnichtdirektan das öffentliche Trinkwassernetz angeschlossen werden dürfen. -
Seite 4: Sicherheit
Einbau- und Betriebsanleitung Bei Ersatzteilbestellunge sindsämtliche Datendes Anlagentypenschildes anzugeben. Werkseitige Einstellungen: Baureihe HMC: Baureihe Förderhöhe max. Förderstrom max. Druckschalterbereich Vordruck Behälte 2,0-35 3,0-45 20-35 3,0-45 Baureihe HMP: Baureihe Förderhöhe Förderstrom max. Druckschalterbereic Vordruck Behälte 15-30 2,0-35 3.0-45 HMP 603 15-30 2,0-35 3.0-45... -
Seite 5: Einbatf Und Betriebsanbeitung
EinbatF und BetriebsanBeitung 2.1 Kennzeichnung von Hinweisen in derBetriebsanleitung Die in dieser Betriebsanleitung e nthaltenenSicherheitshinweise, die bei Nicht- beachtungGefährdungen für Personenhervorrufenkönnen,sind mit dem all- gemeinen Gefahrensymbol bei Warnung vor elektrischerSpannungmit besonders gekennzeichnet. Bei Sicherheitshinweisen, d eren Nichtbeachtung Gefahren für die Maschineund deren Funktion hervorrufen können, ist das Wort ACHTUNG! eingefügt. -
Seite 6: Eigenmächtigerumbauund Ersatzteilherstellung
Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Ga- rantie Herstellers. 4.1 Beschreibung der Anlagen Die Wasserversorgungsanlagender Baureihen HMP, HMHI und HMC sind stationäre Aggregate. Sie sind mit einem Membran-Druckbehälter, Druckschalter, Manometer u nd Netzstecker a usgestattet. L ediglichdie Saug-... -
Seite 7: Aufstellung/Einbau
Wito und Betriebsanleitung Aufstellung/Einbau 5.1 Montage DieAnlagen sindgemäß denVorschriften desörtlichen Wasser-Versorgungs- Unternehmens zu betreiben. Der Aufstellungsort soll gut belüfiet, trocken und frostsicher sein. Folgeschäden,die durch Ausfall der Pumpe entstehen können, wie Überflu- tung von Räumen, h at der Betreiber d urchgeeigneteMaßnahmen (Z.B.Instal- lation einer Alarmanlage,Reservepumpe u.ä.) auszuschließen. -
Seite 8: Inbetriebnahme
Wito Einbauæund Betriebsanleitung Stromartund Spannung des Netzanschlusses überprüfen. Typenschilddaten des Pumpenmotorsbeachten. Netzseitige Absicherung: IOA, träge. Erdung beachten. Die Pumpendürfennur mit einerelektrischen Anschlußleitung (auchVerlän- gerungsleitung) betrieben werden, die mindestens einer Gummischlauchlei- tung vomTyp H07RNFnachDIN57282OderDIN57245ensprechen. Inbetriebnahme Prüfung auf ausreichenden Wasserstand im offenen Vorlaufbehälter bzw. im Brunnen. -
Seite 9: Einbau- Und Befriebsanleitung
10%" einzustellen(Prüfung mit Reifendruckprüferbei druckloser Anlage). Wartung Vor derÜberprüfung P umpe bzw.Anlagespannungsfrei schalten! WILO- Hauswasseranlagen sind in ihren wesentlichen Bauteilen nahezu wartungsfrei.Zur Gewährleistung höchsterBetriebssicherheit bei geringstmögli- chenBetriebskosten werden folgende, gelegentliche Ü berprüfungen empfohlen: Überprüfung d esDruckes im Membrandruckbehälter (mindestens 1 ,4barbei Standardeinstellungdes Druckschalters), Pumpe auf Dichtheit prüfen. -
Seite 10: Störungen, Ursachen Und Beseitigung
WILO Einbau- und Betriebsanleitung Störungen, Ursachen und Beseitigung Störung Motor läuft nicht Motor låuft, Pumpe fördert nicht UnzureichendeFördermenge Wiederholter Stillstand durch Auslösen des Motorschutzschalters PumpeschaltetbeiWasserentnahme ständigEin-Aus Ursache Netzspannung fehlt Sicherung defekt Motorschutz hat ausgelöst, Pumpe schwergängig/ blockiert Trockenlaufschutzhat ausgelöst,Wasserniveau zu weitabgesenkt... -
Seite 11: Einbau
WILO Einbau- und Betriebsanleitung Netzklemmen Motorklemmen (werkseitig verdrahtet) -bei AusführungEM fertig verdrahtet(Anschlußkabel m it Stecker) -bei Ausführung DM bauseitig zu verdrahten Bild 1 (Druckschalter) Schwimm- Verbinder schalter Bild 2 (gilt nur für Ausführung EM) Anschluß eines optionalen Schwimmerschalters WILOGmbH• Nortkirchenstraße 100• D-44263 Dortmund • Tel.(0231)4102-0• Telex8 22697• Telefax4102-363... - Seite 12 - EMV - Richtlinie 89/336/EWG i.d.F. 92/31/EWG - EG - Niederspannungsrichtlinie 731231EWG Angewendete harmonisierte Normen, insbesondere EN 292-1, EN 292-2, EN 60204-1 Oschersleben, den 21.05.1999 Berkling Leiter der Qualitätssicherung WILO Oschersleben GmbH • Anderslebener Straße 161 • 39387 Oschersleben/Bode • Germany...
