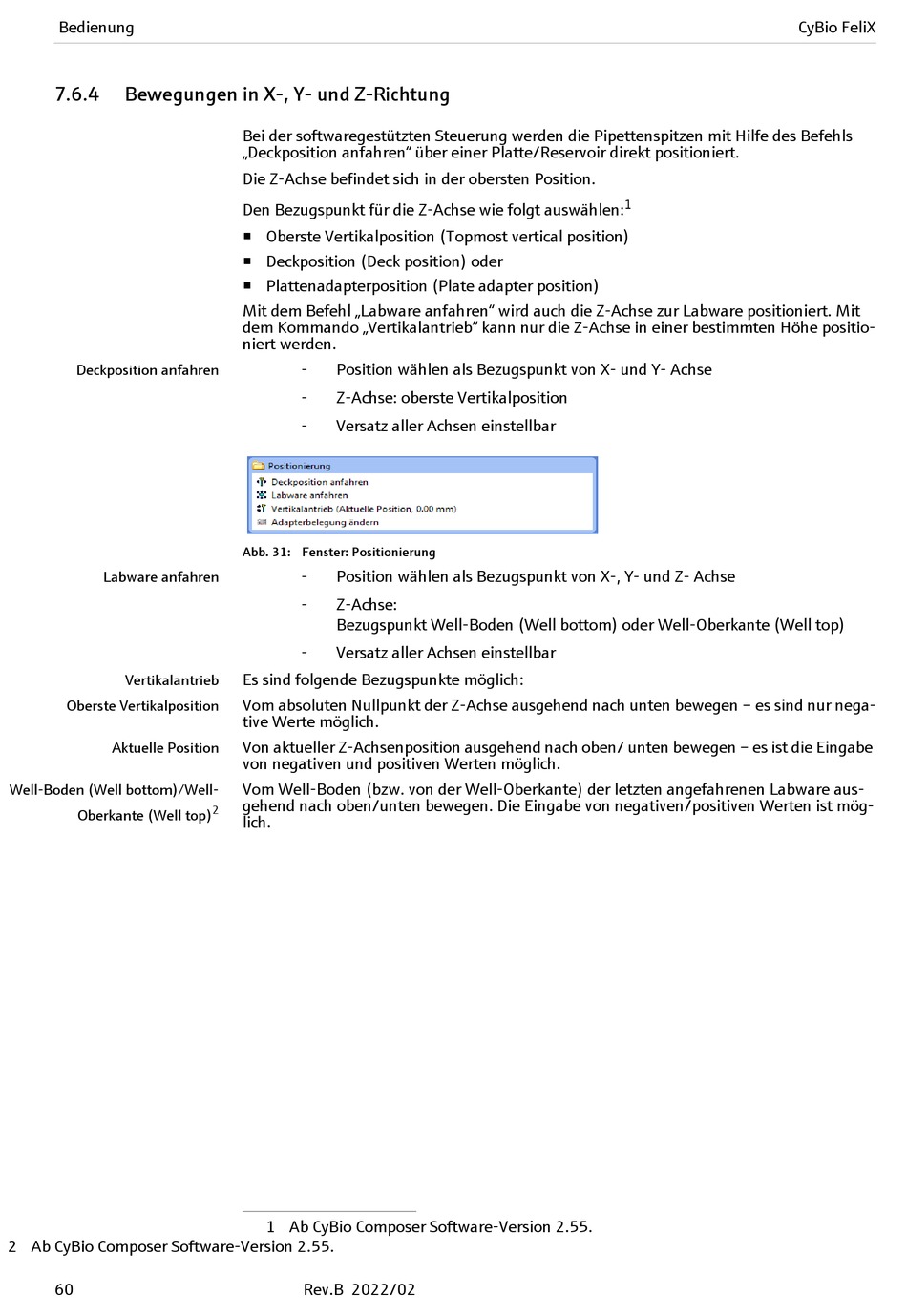

Bedienung
7.6.4

Bewegungen in X-, Y- und Z-Richtung

Deckposition anfahren
Labware anfahren
Vertikalantrieb
Oberste Vertikalposition
Aktuelle Position
Well-Boden (Well bottom)/Well-
Oberkante (Well top)
2 Ab CyBio Composer Software-Version 2.55.
60
Bei der softwaregestützten Steuerung werden die Pipettenspitzen mit Hilfe des Befehls
„Deckposition anfahren" über einer Platte/Reservoir direkt positioniert.
Die Z-Achse befindet sich in der obersten Position.
Den Bezugspunkt für die Z-Achse wie folgt auswählen:
 Oberste Vertikalposition (Topmost vertical position)
 Deckposition (Deck position) oder
 Plattenadapterposition (Plate adapter position)
Mit dem Befehl „Labware anfahren" wird auch die Z-Achse zur Labware positioniert. Mit
dem Kommando „Vertikalantrieb" kann nur die Z-Achse in einer bestimmten Höhe positio-
niert werden.
- Position wählen als Bezugspunkt von X- und Y- Achse
- Z-Achse: oberste Vertikalposition
- Versatz aller Achsen einstellbar

Abb. 31: Fenster: Positionierung

- Position wählen als Bezugspunkt von X-, Y- und Z- Achse
- Z-Achse:
Bezugspunkt Well-Boden (Well bottom) oder Well-Oberkante (Well top)
- Versatz aller Achsen einstellbar
Es sind folgende Bezugspunkte möglich:
Vom absoluten Nullpunkt der Z-Achse ausgehend nach unten bewegen – es sind nur nega-
tive Werte möglich.
Von aktueller Z-Achsenposition ausgehend nach oben/ unten bewegen – es ist die Eingabe
von negativen und positiven Werten möglich.
Vom Well-Boden (bzw. von der Well-Oberkante) der letzten angefahrenen Labware aus-
gehend nach oben/unten bewegen. Die Eingabe von negativen/positiven Werten ist mög-
2
lich.
1 Ab CyBio Composer Software-Version 2.55.
