CyBio FeliX
4

Technische Beschreibung

4.1

Aufbau/Komponenten

4.1.1 CyBio FeliX – Übersicht
Variante mit Einhausung/Jalousie
1
A
2
3
4
A
5
6
7
8

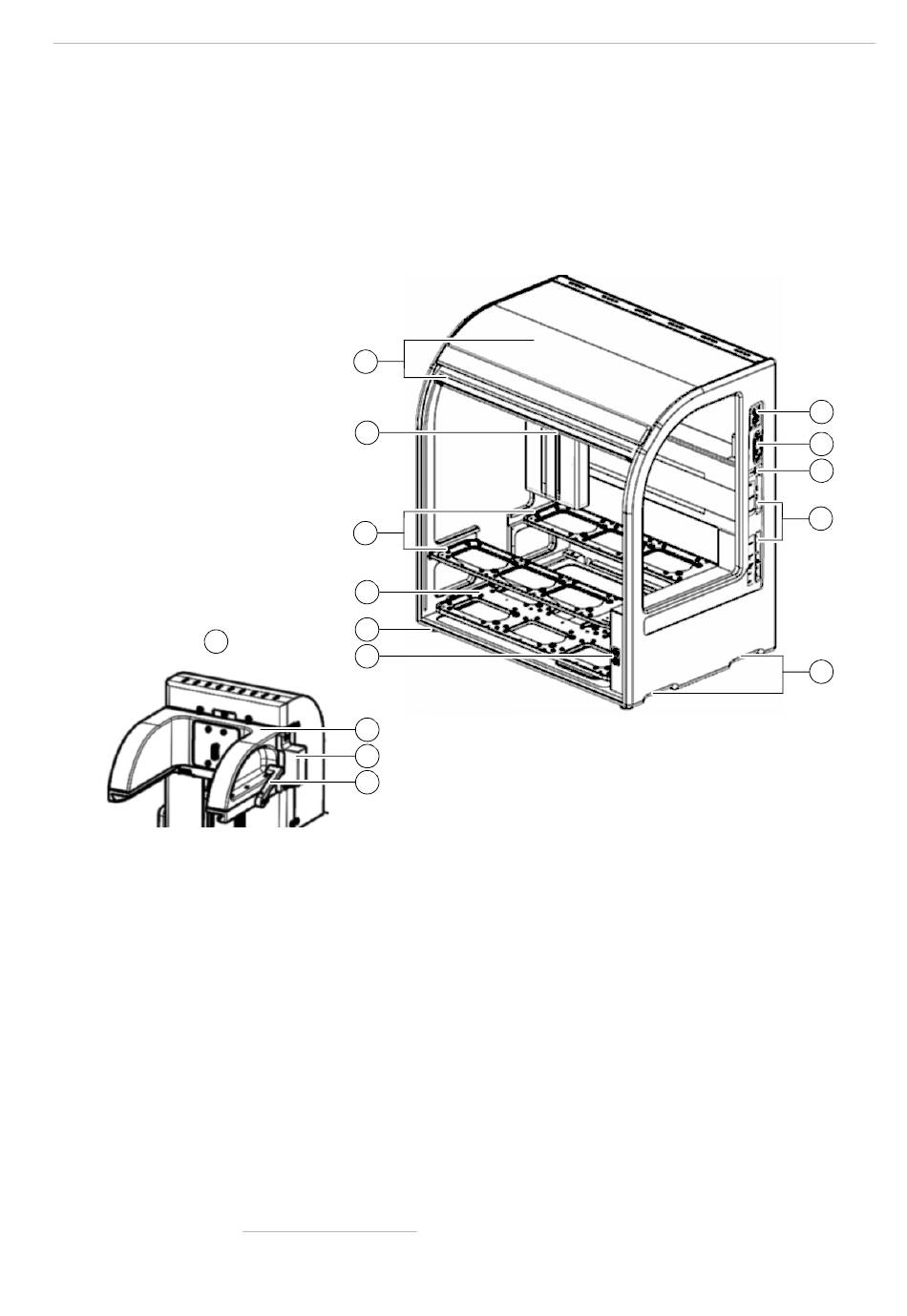

Abb. 5: Variante mit Einhausung/Jalousie
1 Einhausung mit Jalousie → „Einhausung und Jalousie" auf Seite 27
2 Obere Decks
3 Unteres Deck → „Decks" auf Seite 28
4 Gerätefüße
5 LED – Betriebsstatusanzeige und Taster → „Betriebszustandsanzeige" auf Seite 31
6 Kopfaufnahme → „Kopfaufnahme (Head mount)" auf Seite 33
7 Barcodereaderanschluss* siehe Zubehöranleitung
8 Kopfverriegelungshebel Pos. 3,→ Abb. 14 auf Seite 33
9 Typenschild → „Typenschild" auf Seite 27
10 Hauptschalter → „Einschalten (Betriebsbereitschaft)" auf Seite 47
11 Anschlusswerteaufkleber → „Übersicht Betriebsdaten/-bedingungen" auf Seite 9
12 Elektrische Anschlüsse → „Anschlussfeld" auf Seite 35
13 Griffmulden (2 Stück je Seite) → „Verpackung, Transport und Lagerung" auf Seite 39
1 Abbildung zeigt Gerät der Modellnummer: 30-5015-100-24.
Rev.B 2022/02
1
Technische Beschreibung
9
10
11
12
13
