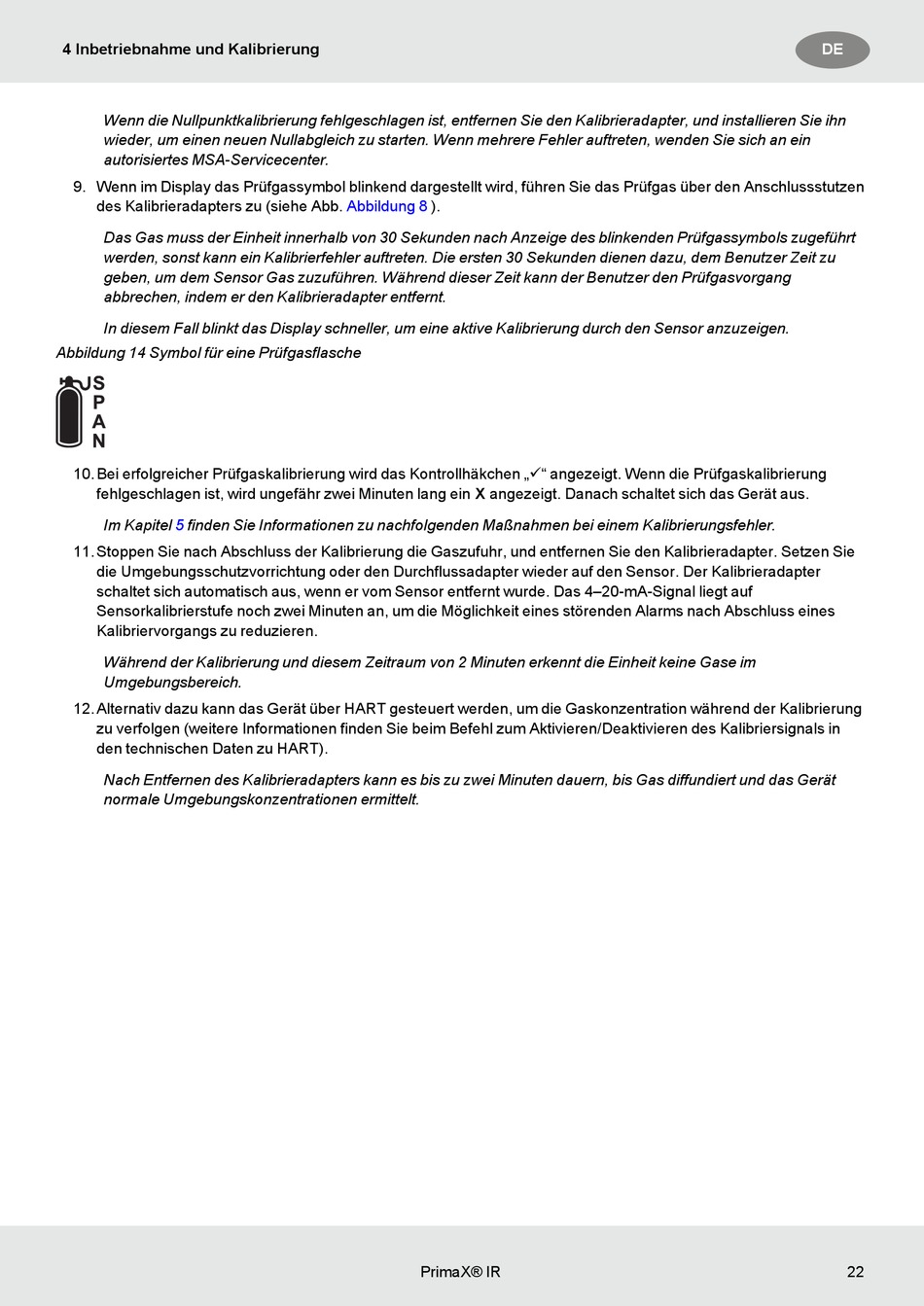

MSA PrimaX IR Gebrauchsanleitung Seite 22

4 Inbetriebnahme und Kalibrierung
Wenn die Nullpunktkalibrierung fehlgeschlagen ist, entfernen Sie den Kalibrieradapter, und installieren Sie ihn
wieder, um einen neuen Nullabgleich zu starten. Wenn mehrere Fehler auftreten, wenden Sie sich an ein
autorisiertes MSA-Servicecenter.
9. Wenn im Display das Prüfgassymbol blinkend dargestellt wird, führen Sie das Prüfgas über den Anschlussstutzen
des Kalibrieradapters zu (siehe Abb.
Das Gas muss der Einheit innerhalb von 30 Sekunden nach Anzeige des blinkenden Prüfgassymbols zugeführt
werden, sonst kann ein Kalibrierfehler auftreten. Die ersten 30 Sekunden dienen dazu, dem Benutzer Zeit zu
geben, um dem Sensor Gas zuzuführen. Während dieser Zeit kann der Benutzer den Prüfgasvorgang
abbrechen, indem er den Kalibrieradapter entfernt.
In diesem Fall blinkt das Display schneller, um eine aktive Kalibrierung durch den Sensor anzuzeigen.
Abbildung 14 Symbol für eine Prüfgasflasche
10. Bei erfolgreicher Prüfgaskalibrierung wird das Kontrollhäkchen „ü" angezeigt. Wenn die Prüfgaskalibrierung
fehlgeschlagen ist, wird ungefähr zwei Minuten lang ein X angezeigt. Danach schaltet sich das Gerät aus.
Im Kapitel 5 finden Sie Informationen zu nachfolgenden Maßnahmen bei einem Kalibrierungsfehler.
11. Stoppen Sie nach Abschluss der Kalibrierung die Gaszufuhr, und entfernen Sie den Kalibrieradapter. Setzen Sie
die Umgebungsschutzvorrichtung oder den Durchflussadapter wieder auf den Sensor. Der Kalibrieradapter
schaltet sich automatisch aus, wenn er vom Sensor entfernt wurde. Das 4–20-mA-Signal liegt auf
Sensorkalibrierstufe noch zwei Minuten an, um die Möglichkeit eines störenden Alarms nach Abschluss eines
Kalibriervorgangs zu reduzieren.
Während der Kalibrierung und diesem Zeitraum von 2 Minuten erkennt die Einheit keine Gase im
Umgebungsbereich.
12. Alternativ dazu kann das Gerät über HART gesteuert werden, um die Gaskonzentration während der Kalibrierung
zu verfolgen (weitere Informationen finden Sie beim Befehl zum Aktivieren/Deaktivieren des Kalibriersignals in
den technischen Daten zu HART).
Nach Entfernen des Kalibrieradapters kann es bis zu zwei Minuten dauern, bis Gas diffundiert und das Gerät
normale Umgebungskonzentrationen ermittelt.
Abbildung 8 ).
