3 Montage
Leitungsquerschnitt und Entfernungen
Stromversorgungsspannung
24 Volt
Eine ordnungsgemäße Installation verhindert, dass Wasser und Schmutz über die Leitungen oder Durchführungen in
die Einheit gelangt.
Das Gerät verfügt über vier Leitungen, die verwendet werden können. In der folgenden Tabelle werden die
Beschreibungen der Leitungsfarben aufgeführt:
Beschreibung der Leitungsfarben
Leitungsfarbe
Rot
Gelb
Weiß
Grün
Der Widerstand zwischen der weißen Leitung (Gleichstrom -) und der gelben Leitung (4–20-mA-Stromquelle) darf
maximal (Leitungswiderstand und Lastwiderstand) 500 Ohm betragen.
Es wird eine externe Stromquelle benötigt. Verwenden Sie eine hochwertige, rauscharme Gleichstromversorgung. Im
folgenden Plan erhalten Sie genauere Informationen zu Stromversorgung und Anschlüssen:

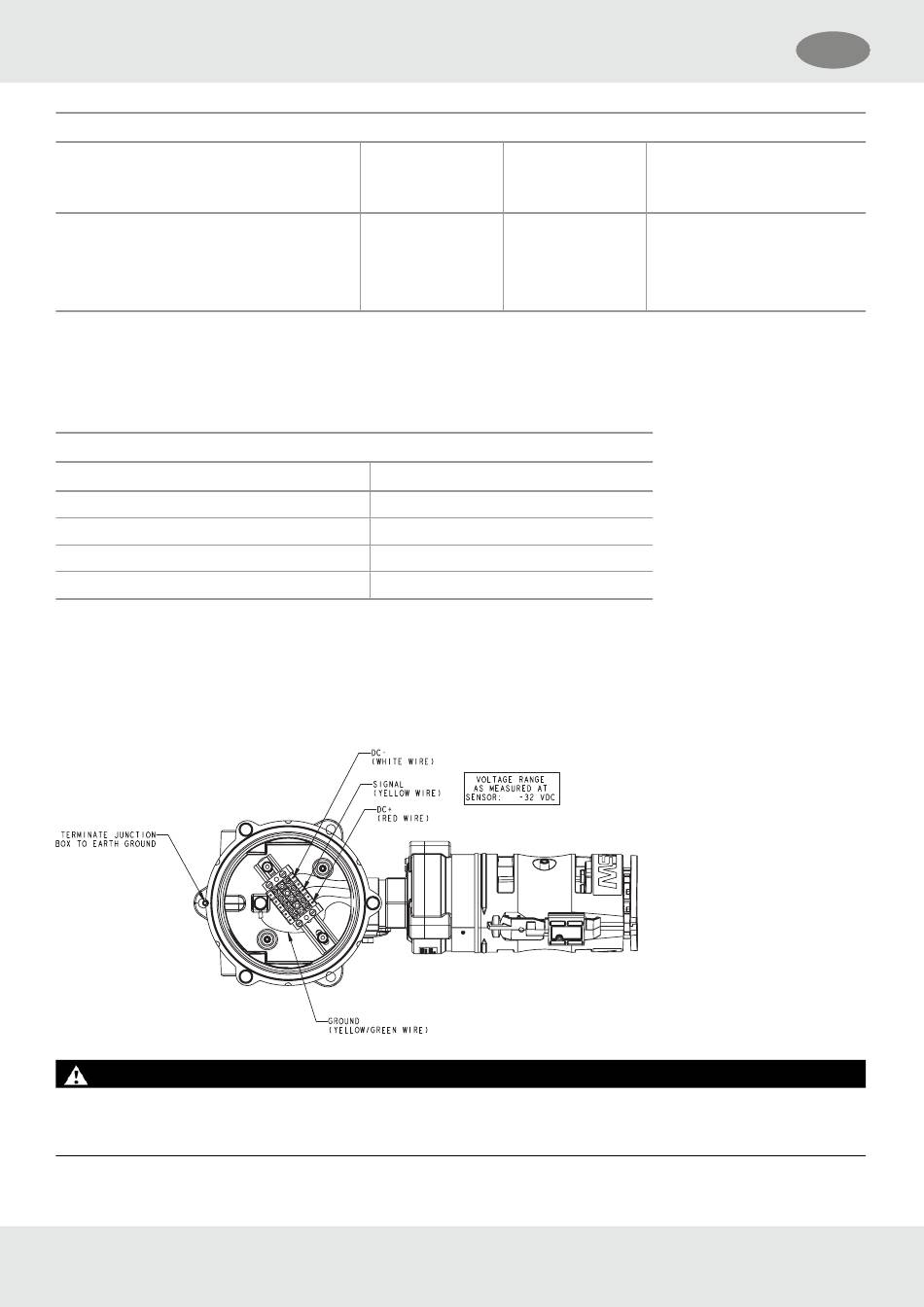

Abbildung 7 Anschlussplan für den Sensor
VORSICHT!
Vor dem Anschluss des Geräts müssen alle stromführenden Kabel zum Gerät gelöst oder isoliert werden, andernfalls
besteht die Gefahr eines Stromschlags.
Die Nichtbeachtung dieses Vorsichtshinweises kann zu leichten oder mittelschweren Verletzungen führen.
2
1,0 mm 1,5 mm
(18 AWG) (14 AWG)
480 m (1575 ft) 720 m (2362 ft)
Erklärung
24 V DC (DC +)
4–20 mA Quelle (SIG)
0 V DC (DC -)
Erdung Masse
18
PrimaX® IR
2
Signallast
(einschließlich
Abschluss)
Mit HART
250 ≤ Last ≤ 500 Ω
Ohne HART
Last ≤ 500 Ω
