MSA PrimaX IR Gebrauchsanleitung Seite 21

DE

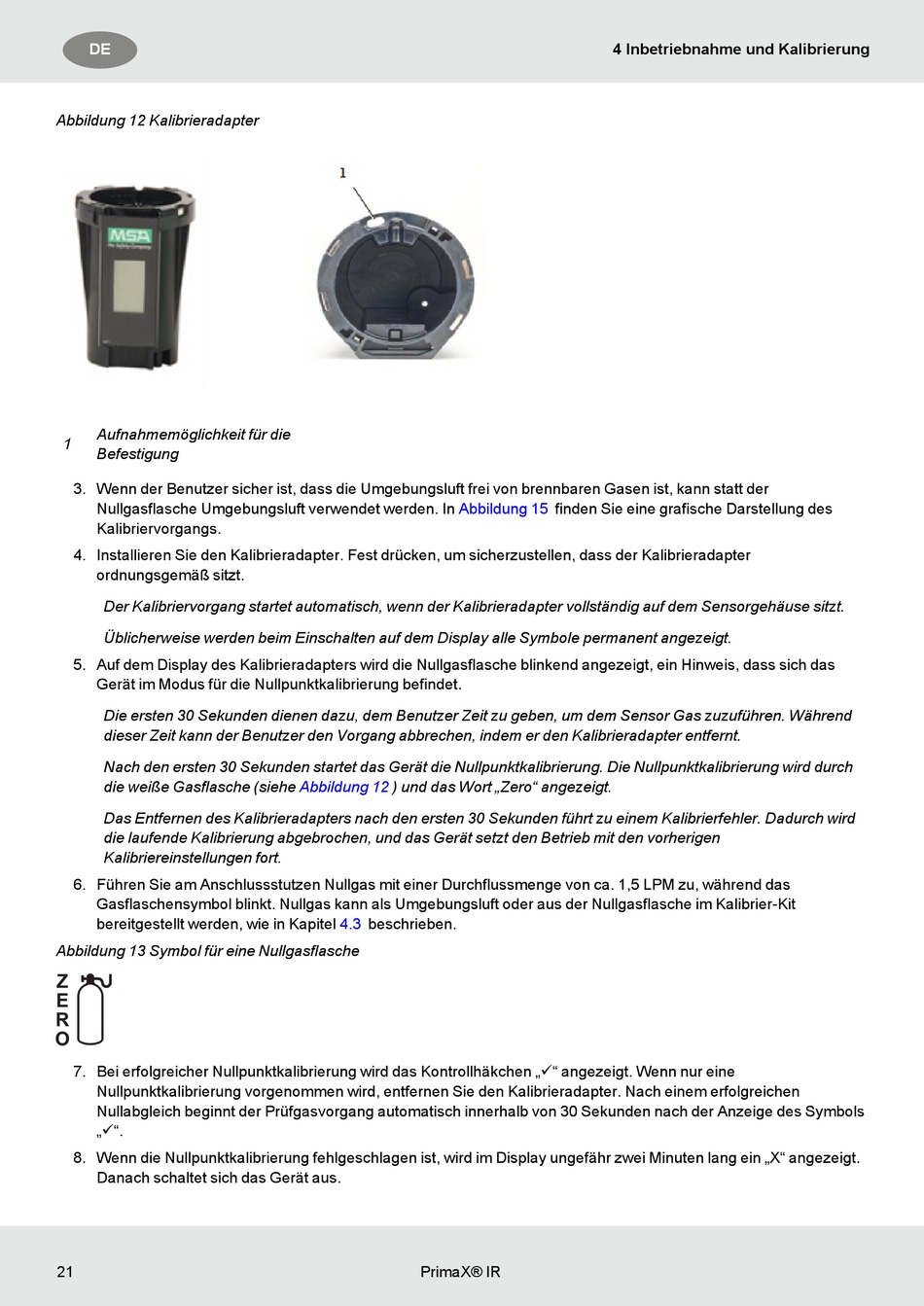

Abbildung 12 Kalibrieradapter
Aufnahmemöglichkeit für die
1
Befestigung
3. Wenn der Benutzer sicher ist, dass die Umgebungsluft frei von brennbaren Gasen ist, kann statt der
Nullgasflasche Umgebungsluft verwendet werden. In
Kalibriervorgangs.
4. Installieren Sie den Kalibrieradapter. Fest drücken, um sicherzustellen, dass der Kalibrieradapter
ordnungsgemäß sitzt.
Der Kalibriervorgang startet automatisch, wenn der Kalibrieradapter vollständig auf dem Sensorgehäuse sitzt.
Üblicherweise werden beim Einschalten auf dem Display alle Symbole permanent angezeigt.
5. Auf dem Display des Kalibrieradapters wird die Nullgasflasche blinkend angezeigt, ein Hinweis, dass sich das
Gerät im Modus für die Nullpunktkalibrierung befindet.
Die ersten 30 Sekunden dienen dazu, dem Benutzer Zeit zu geben, um dem Sensor Gas zuzuführen. Während
dieser Zeit kann der Benutzer den Vorgang abbrechen, indem er den Kalibrieradapter entfernt.
Nach den ersten 30 Sekunden startet das Gerät die Nullpunktkalibrierung. Die Nullpunktkalibrierung wird durch
die weiße Gasflasche
Das Entfernen des Kalibrieradapters nach den ersten 30 Sekunden führt zu einem Kalibrierfehler. Dadurch wird
die laufende Kalibrierung abgebrochen, und das Gerät setzt den Betrieb mit den vorherigen
Kalibriereinstellungen fort.
6. Führen Sie am Anschlussstutzen Nullgas mit einer Durchflussmenge von ca. 1,5 LPM zu, während das
Gasflaschensymbol blinkt. Nullgas kann als Umgebungsluft oder aus der Nullgasflasche im Kalibrier-Kit
bereitgestellt werden, wie in Kapitel
Abbildung 13 Symbol für eine Nullgasflasche
7. Bei erfolgreicher Nullpunktkalibrierung wird das Kontrollhäkchen „ü" angezeigt. Wenn nur eine
Nullpunktkalibrierung vorgenommen wird, entfernen Sie den Kalibrieradapter. Nach einem erfolgreichen
Nullabgleich beginnt der Prüfgasvorgang automatisch innerhalb von 30 Sekunden nach der Anzeige des Symbols
„ü".
8. Wenn die Nullpunktkalibrierung fehlgeschlagen ist, wird im Display ungefähr zwei Minuten lang ein „X" angezeigt.
Danach schaltet sich das Gerät aus.
21
(siehe Abbildung 12 ) und das Wort „Zero" angezeigt.
4.3 beschrieben.
PrimaX® IR
4 Inbetriebnahme und Kalibrierung
Abbildung 15 finden Sie eine grafische Darstellung des
