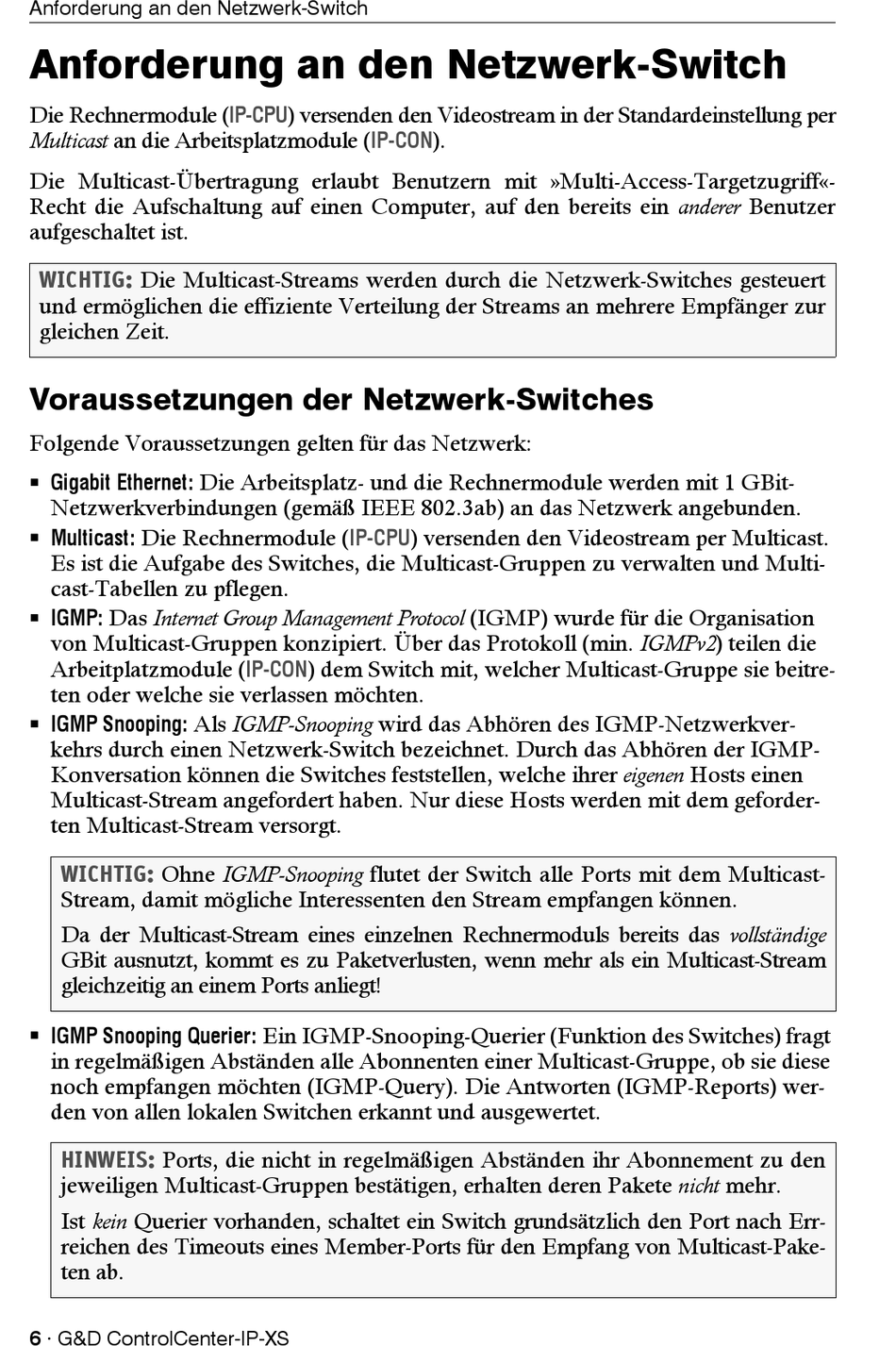

Anforderung an den Netzwerk-Switch

Anforderung an den Netzwerk-Switch
Die Rechnermodule (
Multicast an die Arbeitsplatzmodule (
Die Multicast-Übertragung erlaubt Benutzern mit »Multi-Access-Targetzugriff«-
Recht die Aufschaltung auf einen Computer, auf den bereits ein anderer Benutzer
aufgeschaltet ist.
WICHTIG:
Die Multicast-Streams werden durch die Netzwerk-Switches gesteuert
und ermöglichen die effiziente Verteilung der Streams an mehrere Empfänger zur
gleichen Zeit.

Voraussetzungen der Netzwerk-Switches

Folgende Voraussetzungen gelten für das Netzwerk:
 Gigabit Ethernet:
Netzwerkverbindungen (gemäß IEEE 802.3ab) an das Netzwerk angebunden.
 Multicast: Die Rechnermodule (
Es ist die Aufgabe des Switches, die Multicast-Gruppen zu verwalten und Multi-
cast-Tabellen zu pflegen.
 IGMP: Das Internet Group Management Protocol (IGMP) wurde für die Organisation
von Multicast-Gruppen konzipiert. Über das Protokoll (min. IGMPv2) teilen die
Arbeitplatzmodule (
ten oder welche sie verlassen möchten.
Als IGMP-Snooping wird das Abhören des IGMP-Netzwerkver-
 IGMP Snooping:
kehrs durch einen Netzwerk-Switch bezeichnet. Durch das Abhören der IGMP-
Konversation können die Switches feststellen, welche ihrer eigenen Hosts einen
Multicast-Stream angefordert haben. Nur diese Hosts werden mit dem geforder-
ten Multicast-Stream versorgt.
WICHTIG: Ohne IGMP-Snooping flutet der Switch alle Ports mit dem Multicast-
Stream, damit mögliche Interessenten den Stream empfangen können.
Da der Multicast-Stream eines einzelnen Rechnermoduls bereits das vollständige
GBit ausnutzt, kommt es zu Paketverlusten, wenn mehr als ein Multicast-Stream
gleichzeitig an einem Ports anliegt!
 IGMP Snooping Querier:
in regelmäßigen Abständen alle Abonnenten einer Multicast-Gruppe, ob sie diese
noch empfangen möchten (IGMP-Query). Die Antworten (IGMP-Reports) wer-
den von allen lokalen Switchen erkannt und ausgewertet.
HINWEIS:
Ports, die nicht in regelmäßigen Abständen ihr Abonnement zu den
jeweiligen Multicast-Gruppen bestätigen, erhalten deren Pakete nicht mehr.
Ist kein Querier vorhanden, schaltet ein Switch grundsätzlich den Port nach Err-
reichen des Timeouts eines Member-Ports für den Empfang von Multicast-Pake-
ten ab.
6 · G&D ControlCenter-IP-XS
IP-CPU ) versenden den Videostream in der Standardeinstellung per
Die Arbeitsplatz- und die Rechnermodule werden mit 1 GBit-
IP-CPU
IP-CON ) dem Switch mit, welcher Multicast-Gruppe sie beitre-
Ein IGMP-Snooping-Querier (Funktion des Switches) fragt
IP-CON ).
) versenden den Videostream per Multicast.
